一、核心写作目标
本文从“实操落地、行业适配”出发，专为电子工程师、电路设计人员、硬件维修技师及电子爱好者量身打造，系统讲解负反馈电路的四种基本组态判断方法。内容覆盖工业控制、音频功放、电源管理等典型应用场景，兼顾新手入门易懂性与专业需求精准性，帮助不同基础的读者快速掌握负反馈类型判断技巧，独立完成电路分析工作。
二、前置准备
（一）负反馈电路分析核心工具介绍
基础工具（新手必备）：
数字万用表：测量电压、电流、电阻，验证反馈网络的电气参数。建议选择精度不低于±0.5%的型号。
示波器：观察输入输出波形，检测负反馈电路是否稳定（是否存在自激振荡）。带宽至少为被测电路工作频率的5倍。
信号发生器：提供标准测试信号（正弦波、方波），用于测量增益、频率响应和反馈深度。
专业工具（批量/高精度检测场景）：
频谱分析仪：适用于高频负反馈电路（如射频放大器、通信电路）的增益和相位分析。
LCR测试仪：精确测量反馈网络中的电容、电感和电阻参数，误差控制在±0.1%以内。
网络分析仪：专业级频率响应分析工具，适用于高精度增益和相位裕度测试。
工具选择标准：对于工业控制类负反馈电路（如变频器反馈回路），优先选择支持高压测量的示波器和隔离探头；对于音频功放类电路，重点关注示波器的动态范围（≥80dB）和低噪声特性。
（二）负反馈电路检测安全注意事项（重中之重）
⚠️ 安全第一，任何检测操作前必须阅读以下内容！
断电操作原则：在连接或断开任何测量仪器前，务必切断被测电路电源。对于含电容储能元件的电路，断电后需等待30秒以上（高压电路需更长）让电容充分放电。
高压防护要求：检测工业电源、变频器等高压负反馈电路时，必须使用符合CAT III 600V或以上等级的隔离探头。禁止使用普通表笔直接测量高压回路，以免触电或损坏仪器。
防静电措施：处理运算放大器、MOSFET等敏感器件时，需佩戴防静电手环，工作台接地，避免静电损坏器件。
短路风险规避：测量反馈网络电阻、电容时，确保电路完全断电且电容已放电，避免测量过程中意外短路造成元器件烧毁。
高频隔离：对于高频负反馈电路（如开关电源反馈回路），测量反馈信号时应使用隔离变压器或差分探头，避免共模干扰损坏示波器输入端。
（三）负反馈基础认知（适配精准电路分析）
什么是负反馈？
负反馈（Negative Feedback）是指将电路输出信号的一部分或全部，按一定方式引回到输入端，使反馈信号与输入信号相位相反（极性相反），从而削弱净输入信号的过程。-1其核心作用是“抑制偏差”——让系统自己看着输出，然后回头调整输入，直到输出接近目标值。-52
四种基本组态概览：
负反馈放大电路的四种基本组态为：电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈。-6四种组态的核心区别在于两个维度：
| 维度 | 分类 | 判断方法 | 特点 |
|---|---|---|---|
| 取样方式 | 电压反馈 | 反馈信号取自输出电压 | 稳定输出电压，降低输出阻抗 |
| 取样方式 | 电流反馈 | 反馈信号取自输出电流 | 稳定输出电流，提高输出阻抗 |
| 叠加方式 | 串联反馈 | 反馈信号与输入信号以电压形式串联叠加 | 提高输入阻抗 |
| 叠加方式 | 并联反馈 | 反馈信号与输入信号以电流形式并联叠加 | 降低输入阻抗 |
负反馈的关键性能影响：
稳定增益：负反馈使闭环增益趋于稳定，消除了开环增益波动的影响-1
减小非线性失真：负反馈能改善反馈环内产生的非线性失真-
扩展频带：负反馈放大器的带宽扩展因子为(1+Aβ)-15
改变输入/输出阻抗：串联负反馈提高输入阻抗，并联负反馈降低输入阻抗；电压负反馈降低输出阻抗，电流负反馈提高输出阻抗-1
极简注释：“虚短”和“虚断”是分析深度负反馈运算放大器电路的两大工具。“虚短”指同相输入端与反相输入端电位近似相等；“虚断”指流入运放输入端的电流近似为零。“虚短”成立需满足三个条件：存在负反馈、运放工作在线性区、开环增益足够高。-50
三、核心检测方法
（一）瞬时极性法：判断正/负反馈（基础必学）
操作流程：
第一步：在电路的输入端假设一个瞬时增加的信号（标“↑”）。
第二步：沿着放大电路逐级推断各关键点的瞬时极性变化：
共射极放大器：集电极与基极极性相反
共基极放大器：集电极与发射极极性相同
共集极放大器：发射极与基极极性相同
运算放大器：输出端与同相输入端极性相同，与反相输入端极性相反-7
第三步：沿反馈网络回到输入端，比较反馈信号的极性与原始输入信号的极性：
若反馈信号使净输入信号减小 → 负反馈
若反馈信号使净输入信号增大 → 正反馈
行业适配案例——工业电源反馈电路：在开关电源的电压反馈回路中，将输出端反馈电压通过光耦送回PWM控制芯片的反馈引脚。用瞬时极性法分析：输出电压升高 → 光耦输出端电流增大 → 控制芯片反馈引脚电压升高 → PWM占空比减小 → 输出电压回落，判断为负反馈。-26
（二）输出短路法：区分电压反馈与电流反馈
核心原理：将负载电阻RL短路，观察反馈作用是否消失。
操作步骤：
识别反馈信号取自输出端的哪个节点
用跳线将输出端负载电阻短路（注意安全，确保输出电压不高）
判断反馈信号是否随短路而消失
恢复电路，记录判断结果
判断标准：
电压反馈：将负载电阻RL短路后，输出电压变为0，反馈作用消失 → 反馈量取自输出电压-7
电流反馈：将负载电阻RL短路后，输出电流反而增大（因负载短路），但反馈作用依然存在 → 反馈量取自输出电流
行业实战技巧：
工业电源检修：在维修开关电源时，用短路法快速判断反馈类型——将光耦输出端短路，观察输出电压变化趋势，可快速锁定故障点在电压反馈回路还是电流限制回路。
音频功放调试：在调试负反馈功放时，短路输出负载（需在低功率下进行），监测反馈电阻两端电压，可判断是大环路电压反馈还是局部电流反馈。

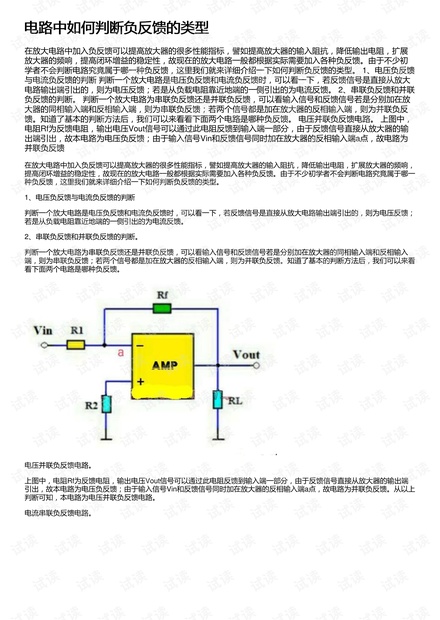

（三）信号叠加法：区分串联反馈与并联反馈
核心原理：观察反馈信号与输入信号在输入端以何种方式叠加。
判断标准：
串联反馈：反馈信号与输入信号以电压串联形式叠加（不同节点）→ 净输入电压 = 输入电压 ± 反馈电压
并联反馈：反馈信号与输入信号以电流并联形式叠加（同一节点）→ 净输入电流 = 输入电流 ± 反馈电流
快速识别技巧：
找反馈网络的输出端在输入回路中的连接点
若反馈信号连接到与输入信号不同的电极/端子 → 串联反馈
若反馈信号连接到与输入信号相同的电极/端子 → 并联反馈
行业实战要点：
工业控制电路（如PID调节器）：串联负反馈常用于高阻抗信号源（如传感器输出），避免信号衰减-6
音频功放输入级：并联负反馈适用于低阻抗信号源，可降低输入阻抗匹配信号源内阻
（四）四类组态综合判断流程图
操作步骤：
第一步：判断正/负反馈（瞬时极性法）
反馈信号使净输入减小 → 负反馈，继续判断
反馈信号使净输入增大 → 正反馈（本文主要讨论负反馈）
第二步：判断电压/电流反馈（输出短路法）
负载短路后反馈消失 → 电压反馈
负载短路后反馈仍在 → 电流反馈
第三步：判断串联/并联反馈（信号叠加法）
反馈信号与输入信号在不同节点 → 串联反馈
反馈信号与输入信号在同一节点 → 并联反馈
第四步：综合确定组态
电压反馈 + 串联反馈 = 电压串联负反馈
电压反馈 + 并联反馈 = 电压并联负反馈
电流反馈 + 串联反馈 = 电流串联负反馈
电流反馈 + 并联反馈 = 电流并联负反馈
四、补充模块
（一）不同应用场景的检测重点
工业电源/变频器中的负反馈：
重点检测电压反馈回路中的光耦电流传输比（CTR）和反馈电阻阻值偏差，常见故障如光耦CTR下降至标称值的40%导致控制芯片无法准确获取输出电压信息，引发调节失控-26
反馈信号线较长时，需注意感应雷击损坏反馈输入端子——某污水处理厂变频器因反馈信号线长达100m，雷电感应电压击坏变频器模拟输入端，导致PID闭环恒压控制失控-28
检测工具推荐：带隔离通道的示波器、高压差分探头
音频功放中的负反馈：
重点判断大环路负反馈的稳定性，反馈电阻阻值选取直接影响闭环增益和频率特性
常见故障现象：加负反馈后出现高频干扰噪声（通常集中在音量中间区域），原因是反馈回路相位补偿不当-40
检测工具推荐：音频分析仪、低失真信号发生器、高精度示波器
运算放大器通用电路：
判断反馈类型是分析功能电路的第一步——电压串联负反馈对应同相放大/跟随器，电压并联负反馈对应反相放大/求和放大，电流负反馈对应跨导放大/恒流源-11
检测重点：用“虚短”验证反馈回路是否正常工作（V+ ≈ V-）
检测工具推荐：数字万用表（测静态工作点）、示波器（测动态响应）
（二）行业常见检测误区（避坑指南）
误区：看到运放就想用“虚短”分析
错因：虚短成立的前提是存在负反馈且运放工作在线性区。正反馈电路不能用虚短分析-50
后果：将正反馈比较器误判为电压跟随器，导致电路功能理解完全错误
正确做法：先用瞬时极性法判断反馈极性，确认是负反馈后再用虚短/虚断
误区：用输出短路法时忽略电路保护
错因：直接短路高压输出端，可能导致器件烧毁或人身伤害
后果：工业电源输出短路可能瞬间释放大电流，烧毁功率管
正确做法：在低电压/小功率状态下进行短路测试，或使用等效分析法替代
误区：把电流反馈和并联反馈混为一谈
错因：误以为“电流反馈=并联反馈”，忽视了“电流取样”和“并联叠加”是两个独立维度
后果：混淆四种组态，导致电路增益计算错误
正确做法：分别判断“电压/电流取样”和“串联/并联叠加”，再组合确定组态
误区：忽略反馈网络的频率特性
错因：只在直流或低频条件下测试，认为反馈在所有频率下都有效
后果：高频自激振荡被忽略，电路在高频工作时不稳定
正确做法：用扫频信号测试环路增益和相位裕度，确保无自激振荡风险
误区：将深度负反馈的“净输入≈0”误解为静态工作点失效
错因：认为三极管/运放需要输入偏置才能工作，与“净输入≈0”矛盾
后果：错误判断电路工作状态，误以为偏置电路有问题
正确做法：理解“净输入≈0”是交流条件下的近似，直流偏置仍然独立存在-59
（三）典型案例分析
案例一：工业开关电源输出电压异常升高——反馈回路元件老化
故障现象：某菊水电源标称输出12V，实测电压达18V，导致配套仪器无法正常工作-26
故障检测过程：
用万用表测量输出电压，确认异常升高
用示波器观察输出波形，发现纹波显著增大
检测反馈回路中的光耦器件，发现电流传输比（CTR）下降至标称值的40%
测量反馈电阻网络，发现部分电阻阻值变化超过5%-26
负反馈类型判断：该电路采用电压负反馈（输出端取样）与串联叠加（反馈电压与参考电压串联比较），属于电压串联负反馈
解决方法：更换光耦为高精度型号（CTR稳定在100%-200%），重新校准反馈电阻网络（阻值误差控制在±0.1%以内）。修复后输出电压稳定度达到±0.2%，负载调整率从15%提升至0.5%-26
检测要点：电压负反馈中，反馈网络的元件参数精度直接影响输出稳压性能，定期检测光耦CTR和反馈电阻精度是工业电源预防性维护的关键
案例二：音频胆耳放——负反馈接线错误导致噪声和音质异常
故障现象：胆耳放出现电位器中间区域噪音大（两头安静），同时人声衰减明显-40
故障检测过程：
初检电位器、接地、耦合电容均无异常
尝试调整负反馈回路，直接将反馈线剪断后开机——噪声完全消失
但音量减小约一倍，且人声比乐器声小的现象依然存在-40
负反馈类型判断：原电路为电压串联负反馈（从输出变压器次级取样，反馈至前级阴极），但反馈极性可能接反或反馈网络设计不当
解决方法：核对反馈变压器输出绕组的相位，确认反馈信号与输入信号的相位关系；重新计算反馈电阻阻值，确保闭环增益匹配扬声器阻抗
检测要点：音频功放负反馈检测不能仅靠耳朵，必须用示波器和信号发生器测量输入输出波形，确认增益和相位关系
五、结尾
（一）负反馈类型判断核心（高效排查策略）
负反馈四类组态判断可以概括为“两步定位法”：
第一步（取样定位） ：判断电压/电流反馈
将输出端负载短路，反馈消失→电压反馈；反馈仍在→电流反馈
第二步（叠加定位） ：判断串联/并联反馈
反馈与输入在不同节点→串联反馈；在同一节点→并联反馈
四种组态的核心特征快速对照表：
| 组态 | 取样对象 | 叠加方式 | 典型应用 | 输入阻抗 | 输出阻抗 |
|---|---|---|---|---|---|
| 电压串联 | 输出电压 | 电压串联 | 同相放大器、电压跟随器 | 高 | 低 |
| 电压并联 | 输出电压 | 电流并联 | 反相放大器、求和放大器 | 低 | 低 |
| 电流串联 | 输出电流 | 电压串联 | 跨导放大器、恒流源 | 高 | 高 |
| 电流并联 | 输出电流 | 电流并联 | 电流放大器 | 低 | 高 |
记忆口诀：“电压稳输出、电流稳输出；串联提阻抗、并联降阻抗”
（二）负反馈检测价值延伸（电路维护与设计建议）
日常维护建议：
工业电源类负反馈电路：每季度检测一次光耦CTR参数和反馈电阻精度，CTR下降超过20%需更换，反馈电阻阻值偏差超过1%需校准-26
音频功放类负反馈电路：定期用示波器检测反馈回路是否有高频振荡，重点关注音量电位器中间区域的噪声变化
通用运放电路：定期检测运放供电电压和反馈回路中的电容、电阻，避免参数漂移导致反馈失效
设计选型建议：
高精度应用（如仪器仪表）：反馈电阻选用±0.1%精度、温漂≤25ppm/℃的精密电阻-52
工业环境应用：光耦选择电流传输比稳定在100%-200%范围的工业级型号，反馈网络电容选择X7R或C0G材质以减少温漂影响
音频应用：反馈网络电容优先选用聚丙烯（PP）或聚苯乙烯（PS）电容，避免使用陶瓷电容产生失真
故障排查优先级：
先用瞬时极性法确认反馈极性——极性判断错误会导致分析方向全错
再用输出短路法判断电压/电流反馈——确定取样对象，锁定功能类型
最后用信号叠加法判断串联/并联反馈——确定输入匹配要求
用示波器和信号发生器实测闭环增益，与理论计算值对比，偏差超过10%则重点检查反馈网络元件
