一、引言
一体成型铁粉电感是现代消费电子与工业电子设备中不可或缺的核心元器件。在PC主板、显卡、AI服务器、工控设备以及各类DC-DC电源模块中，它承担着向CPU/GPU等微处理器提供稳定供电及滤波滤波的关键任务-。在实际生产和使用过程中，一体成型铁粉电感出现膨胀开裂的问题并不少见，这是困扰众多厂商和使用者的常见故障类型-3。
一体成型电感由座体系将绕组本体埋入金属粉末内部压铸而成，常用金属粉末包括还原铁粉、羰基粉和合金粉-24。其膨胀开裂的成因涉及粉材配比、线圈尺寸、成型设备压力以及热应力匹配等多方面因素-2-1。掌握
本文结合消费电子与工业电子实际场景，从基础到专业，分层次详解一体成型铁粉电感膨胀裂的检测与排查方法，兼顾新手易懂与专业精准，帮助不同基础的从业者快速掌握
二、前置准备
（一）消费电子与工业电子场景一体成型铁粉电感检测核心工具介绍
检测前需备齐以下工具，区分基础款（新手必备）和专业款（批量/高精度检测场景）。
基础款工具：
数字万用表：选用具备电阻档（至少200Ω档位）和通断蜂鸣功能的型号，用于快速测量直流电阻（DCR）和短路排查。测量时选用毫欧表或数字万用表电阻档，表笔连接到电感两个引脚读取电阻值-26。
放大镜/体视显微镜：50~200倍放大倍率，用于观察电感表面是否有裂纹、鼓起或涂层不均-27。
防静电镊子、无尘布、酒精：用于清理元器件表面氧化物和污渍，确保检测接触良好。
专业款工具（适配工厂流水线、专业质检场景）：
LCR数字电桥：如Keysight E4980A，用于精确测量电感量（L）、品质因数（Q值）、等效串联电阻（ESR）。设置测试电压100mVrms，频率覆盖100Hz~100MHz-27。
微欧表/直流低电阻测试仪：采用开尔文四线制测量法，消除引线电阻影响，精确测量直流电阻（DCR）-46。
直流偏置电流源：配合LCR电桥进行饱和电流（Isat）测试，逐步增大电流监测电感量变化-46。
X射线检测设备：用于透视检查电感内部是否存在裂纹、空洞或线圈变形-2。
红外热成像仪：用于监测电感工作状态下的温升情况，判断是否存在过热隐患。
（二）消费电子与工业电子场景一体成型铁粉电感检测安全注意事项
在检测过程中，需严格遵守以下安全规范：
断电操作：检测前务必切断设备电源，等待滤波电容放电完毕（至少等待3~5分钟），确认电路板无残留高压后方可进行操作。重中之重——带电状态下拆卸或测量电感可能造成短路烧毁甚至人身伤害。
防静电防护：一体成型铁粉电感对静电敏感，尤其在干燥环境下操作时，需佩戴防静电手环或确保工作台接地良好。
元器件清理：检测前用酒精和无尘布清理电感引脚及周围区域，去除助焊剂残留、灰尘和氧化物，避免影响测量精度和接触可靠性。
温度控制：若电感刚从高温环境（如回流焊炉后）取出，需冷却至室温再行检测，避免热应力对检测结果产生干扰。烘烤与回流曲线应遵循“缓升温、缓冷却”原则，升温速率＜3℃/s-1。
（三）一体成型铁粉电感基础认知（适配消费电子与工业电子精准检测）
一体成型铁粉电感采用金属粉末（如羰基铁粉、铁硅铬合金粉等）与绝缘材料混合后，在线圈周围通过高压一体压铸并高温固化成型，外部被磁性材料完全包裹，形成一个坚固的整体-16。
核心参数与检测关联：
电感量（L） ：衡量电感储存磁场能量能力，以μH为单位。使用LCR电桥在100kHz或1MHz频率下测量，偏差通常需控制在±5%~±10%以内-26-27。
直流电阻（DCR） ：由绕组材料、线径、匝数决定，直接影响发热和效率。消费电子用DCR通常需＜10mΩ，实测值应≤规格书标称值的110%-27。
饱和电流（Isat） ：电感量下降至标称值80%时的直流电流，反映大电流承载能力。需在高温（如125℃）条件下检测是否符合车规或工业级标准-27。
品质因数（Q值） ：反映电感能量损耗，Q值越高损耗越小。电源滤波电感Q＞50即可，谐振电路需Q＞100-27。
自谐振频率（SRF） ：电感转为电容特性的临界点，高频应用需SRF＞工作频率2倍以上，避免在谐振频率附近工作-26。
三、核心检测方法
（一）一体成型铁粉电感基础检测法（消费电子与工业电子新手快速初筛）
操作流程：
目视检查：使用放大镜（50~200倍）仔细观察电感表面及侧面：
表面是否有鼓包、鼓起现象——可能是内部残留溶剂或水分在高温下汽化所致-40。
磁芯是否有可见裂纹——分清表面细微纹路（粉材粘合不良）还是贯穿性开裂（压力过大或热应力导致）-3。
引脚是否氧化、变形或焊接异常。
初步判断标准：
仅表面有纹路、电感性能与正常品无异：经可靠性验证后可归类为次等良品，仍需关注长期稳定性-3。
发现内部开裂或贯穿性裂纹：判定为不良品，不可继续使用-2。
表面鼓起：需警惕内部可能存在空洞，应进一步使用电气检测确认电感量和损耗是否超标-40。
行业注意要点：工业电子场景中，需同时检查PCB板是否存在过炉前开裂还是过炉后开裂，通过观察断裂面品相判断开裂发生在回流焊之前还是之后，从而确定故障根源-2。
（二）万用表检测一体成型铁粉电感方法（新手重点掌握）
万用表是最基础、最便捷的检测工具，适合新手快速判断电感好坏。
模块一：直流电阻（DCR）检测
档位选择：将万用表调至电阻档（200Ω档位，若DCR很小则选用更低档位）。
操作方法：用表笔分别接触电感两端引脚，确保接触良好。测量前校准万用表零点，选择合适的量程-26。
结果判断：
正常：读数与电感规格书标称DCR值接近（偏差在±10%以内）。
异常：读数远大于标称值或显示“OL”（无穷大）→线圈开路损坏。
异常：读数为0或极小值（趋近于0Ω）→线圈匝间短路。
行业实用技巧：消费电子场景下，若没有规格书可参考，可通过比对同一电路板上同型号正常电感的DCR值作为参考基准。
模块二：通断检测
操作方法：万用表调至蜂鸣档，表笔接触电感两端。
结果判断：
蜂鸣器持续鸣响且有电阻读数→基本导通，但需结合DCR值判断是否正常。
蜂鸣器不响且显示“OL”→开路，电感已损坏。
⚠️ 新手特别注意：万用表只能检测电感的直流导通性和基本DCR，无法测量电感量（L）和Q值。对于高频电路中出现的性能下降问题，必须使用LCR电桥等专业仪器进一步验证。
（三）消费电子与工业电子专业仪器检测一体成型铁粉电感方法（进阶精准检测）
适用于工厂流水线批量检测、高精度校验和专业质检场景。
1. LCR数字电桥检测电感量（L）和品质因数（Q值）
LCR电桥的原理是利用左右两个平衡电桥比较待测元器件与标准元器件之间的差异，确定待测元器件的参数-。
操作步骤：
设置LCR电桥测试频率：一般功率电感选用100kHz或1MHz，高频应用按实际需求选择-26。
设置测试电压：通常100mVrms，避免测试信号过大导致磁芯饱和-27。
将电感接入测试夹具，读取电感值（L）和Q值。
判断标准：
电感量：实测值与标称值偏差在±10%以内为合格，大电流场景需模拟实际工作电流检测电感在直流偏置下的衰减（衰减量＜15%为优）-27。
Q值：电源滤波电感Q＞50即可，谐振电路需Q＞100-27。
2. 直流偏置叠加测试——饱和电流（Isat）检测
直流电流会引起磁芯饱和，导致电感量下降-。
操作步骤：使用直流电源+LCR电桥组合，逐步增大直流偏置电流（如0~50A），同时监测电感量变化，记录电感量下降至标称值80%时的电流值-27-46。
判断标准：实测Isat需≥规格书标称值的一定比例。汽车电子需检测125℃高温下的饱和电流（需≥常温值的70%）-27。
3. X射线检测——内部裂纹与空洞透视
应用场景：当怀疑电感内部存在微裂纹、空洞或线圈变形时使用。
操作方法：将电感置于X射线检测设备中，通过透视成像观察内部结构是否完整，磁粉致密度是否均匀。
判断标准：发现内部裂纹、空洞或线圈变形→判定为不良品-2。
4. 可靠性检测（工厂质检批量检测）
高温储存试验：85±2℃环境下，无明显外观缺陷，感值变化不超过10%，Q值变化不超过30%，DCR变化不超过10%为合格-29。
过再流焊测试：模拟SMT焊接流程（峰值温度260℃持续60秒），检测磁芯开裂和参数变化-27-29。
温升电流测试：施加额定交流有效值电流，监测电感表面温升是否在规定值（如40℃或65℃）以内-46。
四、补充模块
（一）消费电子与工业电子不同类型一体成型铁粉电感检测重点
大电流型一体成型电感（适配GPU供电、DC-DC转换器）
检测核心：饱和电流（Isat）和温升电流（Irms）。大电流工作场景下，电感量衰减和温升是主要失效模式。
重点关注：高温环境下的饱和特性变化，以及在满负荷工作状态下的热稳定性。
高频型一体成型电感（适配射频电路、高速通信设备）
检测核心：自谐振频率（SRF）和Q值。高频应用需SRF＞工作频率2倍以上，Q值要求较高-26。
重点关注：高频下的损耗因子（DF）和阻抗特性。
车规级一体成型电感（适配汽车电子、工业设备）
检测核心：需满足AEC-Q200标准认证，涵盖扩展温度范围测试（-40℃~125℃以上）、机械冲击、振动、温湿度循环等-46。
重点关注：抗机械冲击和振动性能，以及极端环境下的长期可靠性。
（二）一体成型铁粉电感行业常见检测误区（避坑指南）
误区一：只用万用表通断档判断好坏
危害：万用表无法检测电感量变化和Q值下降，一些性能衰减但未完全开路的电感会被误判为正常，装入电路后导致效率下降、发热严重甚至烧毁。
正确做法：万用表初筛后，必须用LCR电桥验证电感量和Q值。
误区二：忽略过炉前/过炉后开裂的区分
危害：若不判断开裂发生在回流焊前还是回流焊后，无法准确定位根本原因，可能导致将工艺问题误判为元器件质量问题-4。
正确做法：先观察断裂面品相，再结合其他因素综合判断。
误区三：忽视环境因素对检测结果的影响
危害：在高温或高湿环境下测量电感量，会导致读数偏差；水分残留会在回流焊时汽化膨胀造成开裂-1。
正确做法：在室温（25±5℃）、相对湿度＜60%的标准环境下进行检测。
误区四：认为表面细微纹路不影响使用
危害：表面细微纹路可能是粉材粘合不良的信号，长期工作后裂纹可能扩展，影响可靠性。
正确做法：表面有纹路的电感应做可靠性验证后再决定是否使用-3。
误区五：忽略粉材受潮问题
危害：粉料或黏结剂吸湿后，内部残留水分在烘烤或回流焊时汽化膨胀，导致表层鼓起、内层裂痕-1。
正确做法：粉料与黏结剂密封保存于干燥环境，露空时间不超过24小时，成型前预烘烤100~120℃、2~4小时去除水气-1。
（三）消费电子与工业电子一体成型铁粉电感失效典型案例
案例一：PC主板GPU供电电感膨胀鼓起导致电脑频繁死机
某品牌电脑在使用半年后出现频繁死机、蓝屏现象。经检测，主板上GPU供电电路的一体成型铁粉电感表面出现明显鼓起，用LCR电桥测量电感量发现已严重偏离标称值，Q值大幅下降。
故障原因分析：电感生产过程中，粉材配比中使用的丙酮等有机化学物品未完全挥发，残留在电感本体内部。在主板过回流焊和长期工作高温环境下，残留有机物品受热汽化膨胀，导致电感表面鼓起，内部形成空洞，造成电感量变化和损耗增大-40。
检测过程：先用万用表测量DCR基本正常（未开路），但用LCR电桥测量电感量已衰减至标称值的60%，Q值从80降至25。X射线检测发现内部存在明显空洞。
解决方案：更换符合质量标准的电感，在采购环节要求供应商提供100%过IR炉烘烤和电气性能检测报告。
案例二：工控DC-DC电源模块一体成型电感侧边开裂导致输出纹波增大
某工业设备电源模块在使用一年后出现输出电压纹波异常增大，设备运行不稳定。经排查，DC-DC转换器中的一体成型铁粉电感侧边出现细裂纹。
故障原因分析：电感线圈外径过大，造成铜线应力集中在侧边位置，在长期热循环和振动环境下应力释放导致侧边裂痕-2。
检测过程：通过研磨截面和X射线检测确认内部线圈外径超出公差范围，研磨截面显示裂纹从侧边向内延伸-6。
解决方案：选用线圈外径符合规格的一体成型电感，同时在采购环节增加X射线抽检，确保线圈尺寸和绕制精度。
五、结尾
（一）一体成型铁粉电感检测核心（消费电子与工业电子高效排查策略）
结合消费电子与工业电子应用场景，建议采用分级检测策略：
第一级——快速初筛（适合维修现场/新手） ：目视检查（50~200倍放大镜观察裂纹、鼓包）→万用表检测DCR和通断。若发现表面有纹路但DCR正常，需标记待进一步验证。
第二级——核心验证（适合质检/专业维修） ：LCR电桥测量电感量（L）和Q值，判断参数是否在规格范围内。若发现参数衰减，需排查是否由内部微裂纹或磁芯劣化引起。
第三级——深入诊断（适合工厂批量检测/高精度需求） ：直流偏置叠加测试饱和电流（Isat）→X射线检测内部裂纹和空洞→可靠性测试（高温储存、回流焊模拟）。车规级产品需严格执行AEC-Q200标准认证。
消费电子高效排查：快速定位——先用万用表排查开路/短路，再用LCR电桥核对电感量和Q值，10分钟内完成单颗电感全面评估。

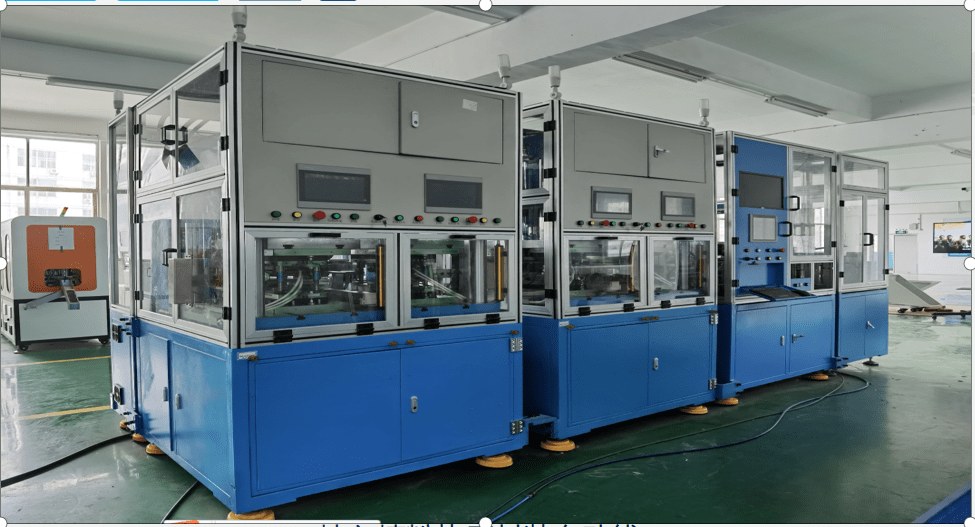

工业电子高效排查：批量检测时，使用LCR电桥配合自动化测试夹具，实现快速分拣；X射线抽检确保内部质量一致性。
（二）一体成型铁粉电感检测价值延伸（维护与采购建议）
日常维护建议：
定期用红外热成像仪监测电感工作温度，异常温升往往是电感性能衰减的前兆。
保持设备工作环境干燥通风，避免高温高湿加速磁粉劣化。
定期检查电源模块输出纹波，纹波增大可能提示电感量衰减或磁芯饱和。
采购建议：
选择具备完善质量管控体系的供应商，要求提供100%过IR炉烘烤和电气性能检测报告。
要求供应商提供第三方可靠性测试报告，包括高温储存试验、回流焊测试、饱和电流测试等。
批量采购时进行抽检验证，重点检测电感量、DCR和饱和电流，确保符合规格要求。
校准建议：
LCR电桥每年需送计量机构校准一次，确保测量精度。
万用表使用前检查电池电量和档位精度，定期校准。
