晶闸管作为电力电子领域的核心功率半导体器件，广泛应用于工业变频器、电机驱动器、高压直流输电、无功补偿装置等关键场景，其好坏直接决定设备能否稳定运行。不同场景下的晶闸管检测方法差异显著——工厂变频器维修现场缺乏专业仪器，只能靠万用表快速排查；电力系统维护需要高精度参数校验，必须使用专业测试仪。本文针对这一现实痛点，从基础检测法（外观观察与静态电阻测量）、通用仪器检测法（万用表与兆欧表实操）、行业专业仪器检测法（晶闸管参数测试仪与示波器）三个层次，逐级深入讲解晶闸管检测方法，帮助新手快速掌握检测技能，同时为专业从业者提供进阶参考。
二、前置准备
2.1 工业电力电子场景晶闸管检测核心工具介绍
基础款（维修现场/新手必备）：
数字万用表（带二极管测试功能）：最基础的检测工具，用于极间电阻测量和触发能力验证，成本低、携带方便，适配变频器现场检修、工厂设备维护等场景。
指针式万用表（可选）：部分维修人员更青睐指针表，因其R×1档可提供较高触发电流，尤其适合中小功率晶闸管的触发能力检测。
专业款（产线批量检测/高精度校验）：
兆欧表（500V或1000V档）：用于晶闸管阳极-阴极间绝缘电阻测试，适用于高压应用场合的绝缘性能评估-26。
晶闸管综合参数测试仪：可精确测量VDSM、VDRM、IDRM、VRRM、IRRM等关键阻断特性参数，适用于晶闸管生产单位、经销商及整机生产单位的伏安特性检测-29。
晶闸管触发特性测试仪：专用于测量触发电流（IGT）、触发电压（VGT）和维持电流（IH），能测试双向晶闸管多个象限的触发特性-31。
示波器：用于在线检测晶闸管门极触发脉冲的幅值、宽度和上升时间，以及导通压降波形分析-26。
可调直流电源：配合限流电阻搭建简易测试电路，进行动态触发特性验证。
2.2 工业现场晶闸管检测安全注意事项
晶闸管常应用于高电压、大电流电路，检测安全必须放在首位，以下4条为核心注意事项（⚠️标注重中之重）：
断电放电是第一步（重中之重） ：检测前必须确认晶闸管所在电路完全断电，并用放电棒或电阻对电容元件进行充分放电。大功率晶闸管电路中通常并联有大容量滤波电容，残留高压可能造成严重电击事故。
使用绝缘工具和防护装备：检测高压电路时，务必佩戴绝缘手套，使用绝缘表笔。工作环境应保持干燥、无静电。
检测时禁止触碰金属封装外壳：金属封装晶闸管的外壳可能与内部电极存在电气连接，测量时需注意外壳与电极之间的绝缘状况。
避免门极过压损坏：检测过程中不要用万用表高阻档（如R×10k档）直接测量门极，防止过电压损伤晶闸管门极-22。
2.3 晶闸管基础认知（适配工业电力电子精准检测）

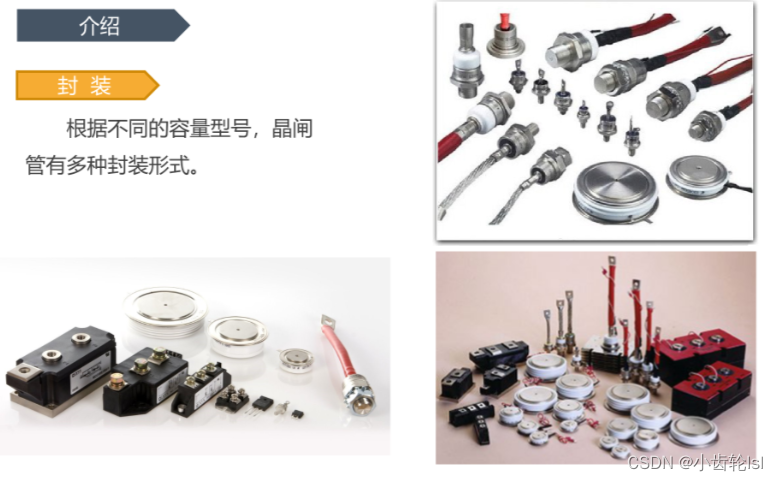

晶闸管是一种PNPN四层结构的功率半导体器件，具有阳极（A）、阴极（K）和门极（G）三个电极-22。其核心工作特性：
正向阻断状态：阳极加正电压但无门极触发信号时，器件处于关断状态，A-K间呈高阻。
正向导通状态：在正向阻断状态下，门极施加足够大的触发电流（IGT），器件转为导通，A-K间压降降至约1-2V。
维持特性：触发导通后即使撤除门极信号，只要阳极电流大于维持电流（IH），器件将持续导通。
反向阻断状态：阳极加负电压时，无论有无触发信号，器件均保持关断。
了解上述特性是准确检测晶闸管好坏的基础——检测的核心就是验证极间电阻、触发能力和维持特性是否满足上述规律。
三、核心检测方法
3.1 晶闸管基础检测法（工业现场快速初筛——外观与静态电阻）
第一步：外观检查
外观检查是晶闸管检测的首要步骤。观察晶闸管或晶闸管模块的外壳是否有破损、裂痕或变形；查看表面是否存在烧焦、变色痕迹，这些现象通常表明模块曾经历过异常高温，内部元件可能已损坏；检查引脚是否有断裂、氧化或虚焊现象-24。
第二步：极间电阻初判
将万用表调至电阻档（R×1k或二极管档），测量各极间电阻：
阳极（A）与阴极（K）之间：正反向均应显示高阻值（几百kΩ至∞）。若阻值接近0Ω，说明晶闸管已击穿短路-26。
门极（G）与阴极（K）之间：正向电阻（黑表笔接G、红表笔接K）通常为几十Ω至几百Ω，反向电阻略高。若阻值为∞，可能门极开路；若为0Ω，说明G-K间已短路。
阳极（A）与门极（G）之间：无论正反向均应为高阻值。
一只良好的晶闸管，其阳极A与阴极K之间应为高阻值，不论万用表如何接都应呈现高阻；而G-K间的反向电阻比正向电阻越大，表示晶闸管性能越良好-50。
工业现场实用提示：在变频器维修等场景中，可先静态测量6只晶闸管的G-K间阻值，如果各只阻值相近（通常在10-13Ω左右），说明门极特性基本正常-56。但如果单只阻值偏差过大（低于10Ω或开路），则需重点关注该器件。
3.2 万用表检测晶闸管方法（工业维修新手重点掌握）
3.2.1 单向晶闸管（SCR）万用表检测步骤
步骤1：引脚识别与静态测试

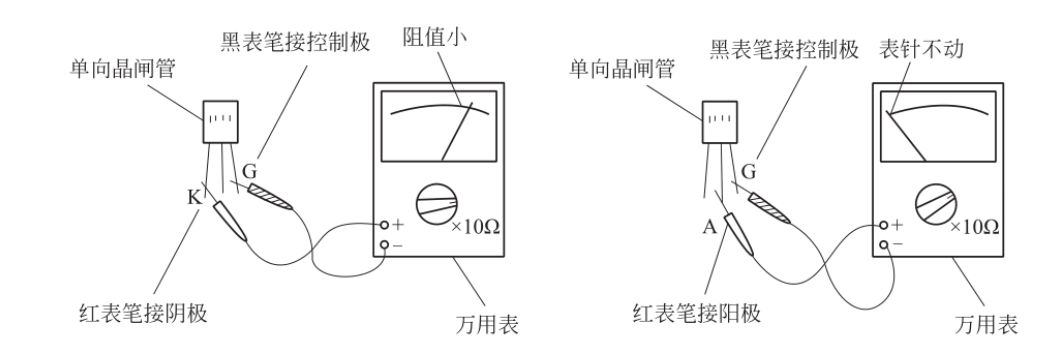

将万用表拨至电阻R×1档。用红、黑两表笔分别测量任意两引脚间的正反向电阻，直至找出读数为数十欧姆的一对引脚。此时黑表笔所接的引脚为门极G，红表笔所接的引脚为阴极K，剩余一脚为阳极A-23。
步骤2：触发能力验证
将黑表笔接已判定的阳极A，红表笔接阴极K，此时万用表指针应不动（显示高阻）。用短接线或表笔瞬间将阳极A与门极G短接，此时万用表指针应向右偏转，阻值降至约10-30Ω，表明晶闸管已被触发导通。随后断开短接线，若阻值保持低阻状态，说明晶闸管触发功能正常且能维持导通-23。
步骤3：故障判断
若A-K间直接显示低阻（无需触发），说明晶闸管已击穿短路；若触发后无法维持导通（断开G极后阻值回升），说明维持电流特性失效；若触发无响应，可能门极开路或晶闸管老化。
⚠️ 大功率晶闸管检测技巧：万用表R×1档提供的触发电流有限，检测10A以上大功率晶闸管时，建议在万用表黑笔中串联一节1.5V干电池以提高触发电压和电流，确保可靠触发-53。
3.2.2 双向晶闸管（TRIAC）万用表检测步骤
双向晶闸管采用T1/T2主端子和门极G三端结构，检测时需对T1-T2两个方向分别进行触发验证-23。
步骤1：引脚识别
用万用表电阻R×1档测量任意两引脚间正反向电阻，其中两组读数为无穷大。若一组读数为数十欧姆，则该组红黑表笔所接的两引脚为第一阳极T1和门极G，剩余一脚为第二阳极T2。
步骤2：正向触发验证
黑表笔接T2，红表笔接T1，万用表应显示高阻（无穷大）。用短接线瞬间短接T2与G极，万用表读数应降至约10Ω左右，表示导通。断开短接线后，读数应保持低阻不变。
步骤3：反向触发验证
互换红黑表笔：红表笔接T2，黑表笔接T1，万用表应显示高阻。用短接线再次瞬间短接T2与G极，万用表读数同样应降至约10Ω左右。断开短接线后，读数应保持低阻不变-50。
若两个方向均能正常触发并维持导通，表明双向晶闸管质量良好。双向晶闸管还能利用数字万用表hFE插口进行快速验证：将万用表拨至NPN档，A极接C孔、K极接E孔、G极悬空时显示“000”（关断），将G极短时触碰T2后，数字跳变并维持导通，证明质量良好-20。
3.3 工业专业仪器检测晶闸管方法（进阶精准检测）
万用表只能提供粗略判断，对于高压应用场合和批量检测场景，必须使用专业仪器。
3.3.1 兆欧表高压绝缘测试
适用于高压直流输电、变频器整流等高压应用场景的晶闸管绝缘性能评估-26：
选择500V或1000V档位。
测量阳极-阴极间绝缘电阻：正常应大于100MΩ。
测量门极-阴极间绝缘电阻：正常通常大于10MΩ。
测试时其他电极应悬空。
若绝缘电阻明显偏低，说明晶闸管可能存在漏电流过大或绝缘性能下降问题，在高压应用中极易引发故障。
3.3.2 晶闸管综合参数测试仪
适用于晶闸管生产检测、来料检验和批量筛查。以ZX-DBC13型晶闸管综合参数特性测试仪为例，该仪器符合GB4023-83和GB-4024-83标准，能测试各种晶闸管及晶闸管模块的VDSM、VRSM、VDRM、VRRM、IDSM、IRSM、IDRM、IRRM等阻断特性参数-29。测试时只需将晶闸管接入测试座，仪器自动施加额定阻断电压并测量漏电流，通过观察伏安特性曲线即可判断晶闸管阻断性能是否达标。
3.3.3 触发特性测试仪
专用于测量晶闸管的门极触发电流（IGT）、触发电压（VGT）和维持电流（IH）。以RH82-DBC-031型测试仪为例，能测试双向晶闸管在I+、I-、Ⅲ-三个象限的触发电流和触发电压，测试范围：触发电压0-5V、触发电流5-450mA、维持电流5-450mA-31。每次测试只需按一下测试按钮，仪器即可自动完成参数测量并显示结果，还具有故障判断功能——当被测管损坏或接线错误时，仪器会自动报警-31。
3.3.4 示波器在线测试
适用于设备运行状态下的晶闸管故障诊断：
测量门极触发脉冲：检查脉冲幅值、宽度和上升时间是否符合规格书要求-26。
测量导通压降：晶闸管导通时A-K间压降应接近0V（实际约1-2V），若压降明显偏高，说明导通损耗过大，可能存在性能劣化。
捕捉异常波形：通过示波器观察电压、电流波形，可判断是否存在di/dt过高导致的晶闸管电流变化率击穿等故障模式。
批量检测技巧：对于产线批量检测场景，可配置晶闸管全动态测试系统，对器件的室温特性及正向压降等参数进行自动化批量测试，大幅提升检测效率。
四、补充模块
4.1 工业与电力电子场景不同类型晶闸管检测重点
普通单向晶闸管（SCR） ：检测重点在于A-K间阻断特性（高阻）和G-K间PN结特性（正向导通压降0.5-0.8V）。在变频器整流电路中，通常多只并联使用，检测时需逐个测量各只晶闸管的静态阻值，若某只阻值与其他只差异明显，应重点关注。
双向晶闸管（TRIAC） ：检测重点在于T1-T2两个方向均能正常触发并维持导通。常见于交流调压、电机软启动等场景。检测时需按正向和反向两个方向分别验证触发能力，缺一不可-50。
晶闸管模块：检测重点包括内部多个晶芯的一致性、模块散热性能、外壳绝缘状况。晶闸管模块工作时会产生热量，需检查散热装置是否安装牢固、导热硅脂是否涂抹均匀-24。
快速晶闸管（KK系列） ：应用于中频电源、高频逆变等场景，对开关速度有严格要求。除常规检测外，还需用示波器测量关断时间参数是否符合规格书要求。
4.2 工业现场晶闸管检测常见误区（避坑指南）
以下5个高频检测误区，是工业维修人员和质检从业者最容易犯的错误：
误区一：万用表显示正常就认为晶闸管完好。万用表只能测量静态电阻和低压触发特性，无法评估晶闸管在额定电压下的阻断性能和高温下的可靠性。有些晶闸管在低压测试时完全正常，但在实际工作电压下漏电流急剧增大，导致热失效击穿-65。
误区二：数字万用表二极管档误判触发能力。部分数字万用表的二极管档输出电压不足（通常仅2-3V），可能无法使晶闸管可靠触发，导致误判为损坏。建议优先选用机械表（指针万用表）的R×1档进行触发测试，或使用专用测试仪-23。
误区三：未考虑门极并联电阻的影响。在实际电路中，晶闸管门极-阴极间通常并联有电阻（十欧姆量级）和电容，若在线测量时未断开这些外围元件，测得的G-K电阻值会远低于正常值，造成误判为门极短路-。
误区四：忽略环境温度和散热条件。晶闸管的漏电流和触发特性受温度影响显著。高温环境下漏电流会明显增大，低温环境下触发电流需求上升。检测时应尽量在常温环境下进行，并结合实际工况综合判断。
误区五：大功率晶闸管触发测试直接用万用表R×1档。万用表R×1档提供的触发电流有限（通常约几十毫安），难以可靠触发10A以上的大功率晶闸管。正确做法是在万用表黑笔中串联一节1.5V干电池以提高触发电压和电流-53。
4.3 工业电力电子场景晶闸管失效典型案例（实操参考）
案例一：变频器充电回路晶闸管故障
某玻璃钢化炉315KW风机变频器报CrF2晶闸管充电回路故障停机。现场检测发现母线电压仅540V（正常约560V），进一步排查发现整流侧晶闸管导通不完全，导致预充电回路无法正常建立母线电压。更换故障晶闸管后设备恢复正常-。
经验要点：此类故障的典型特征是母线电压低于正常值且充电回路报警，静态万用表测量晶闸管A-K间电阻往往显示正常，需通过动态导通测试才能发现导通不完全问题。
案例二：变频器SGCT晶闸管模块损坏
某煤矿主泵变频器运行中突发跳停，检修人员按变频器所报故障部位，对整流侧分压电阻、缓冲电阻、缓冲电容逐一测量，并做了门极触发测试，最终推断故障原因为SGCT（整流晶闸管）模块损坏。由于SGCT模块集成度高，无法在线维修，只能更换全新备件。更换过程对安装力矩大小和位置调整有极高要求，检修人员经过精细操作后设备恢复正常运行-57。
经验要点：SGCT等集成晶闸管模块的检测需结合电路板上外围元件状态综合判断，不能仅凭晶闸管本身静态测试结果下结论。
案例三：变频器晶闸管异常误报——接线错误引发的排查陷阱
某项目调试6RA80直流调速装置时，电机优化期间持续报“60061晶闸管异常”故障。远程技术怀疑晶闸管问题，现场静态测量6只晶闸管G-K间阻值均在11-13Ω左右（正常范围），于是转向怀疑触发板故障。更换多块板件后故障依旧，最终排查发现是电机接线错误——A装置电枢端子连接了B电机电枢-56。
经验要点：遇到晶闸管相关故障报警时，切勿仅凭报警信息直接锁定晶闸管本身。应先从外围接线、供电电压、信号传输等简单环节排查，晶闸管静态参数正常不代表设备级故障一定源于晶闸管。现场维修中，越是不起眼的外围问题，越容易被忽视。
五、结尾
5.1 晶闸管检测核心（工业电力电子高效排查策略）
结合工业维修和电力电子场景，建议采用“分级检测”策略，按以下顺序逐级深入排查：
| 检测层级 | 适用场景 | 检测工具 | 核心判断标准 |
|---|---|---|---|
| 一级：外观+静态电阻 | 现场快速初筛 | 万用表、目视检查 | A-K间高阻；G-K间几十至几百Ω |
| 二级：万用表触发测试 | 维修现场基础判断 | 万用表R×1档 | 触发后A-K低阻且维持不变 |
| 三级：兆欧表绝缘测试 | 高压应用场合 | 兆欧表500V/1000V档 | A-K绝缘>100MΩ |
| 四级：专业仪器精测 | 来料检验/批量检测 | 参数测试仪、示波器 | IGT、VGT、IH符合规格书 |
高效的排查逻辑是：先用万用表快速筛查明显短路或开路的晶闸管（一级+二级），确认无基本故障后，若仍怀疑晶闸管性能问题，再使用专业仪器进行参数精测（三级+四级）。
工业维修一句诀：静态测电阻，动态验触发，高压看绝缘，波形定好坏。
5.2 晶闸管检测价值延伸（工业维护与采购建议）
日常维护建议：
定期对运行中的晶闸管装置进行红外测温，若某只晶闸管表面温度明显高于同组其他晶闸管，通常意味着该器件导通压降偏大或散热不良。
每半年检查一次散热器表面清洁度和导热硅脂状态，确保散热通道畅通。
对于高压应用场景（如高压直流输电、变频器整流），建议每季度进行一次兆欧表绝缘测试，记录绝缘电阻变化趋势，及早发现性能劣化。
长期未使用的晶闸管设备重新投运前，务必进行全参数检测，避免因长期存放导致的性能漂移引发故障。
采购建议：
采购晶闸管时，务必索取厂家提供的规格书，重点关注IGT（触发电流）、IH（维持电流）、VDRM/VRRM（断态/反向重复峰值电压）、ITAV（通态平均电流）等核心参数。
对于同一批次采购的晶闸管，建议抽检3-5只进行触发电流测试，确认同一批次参数一致性良好（G-K间阻值偏差通常应在几欧以内）-65。
在有条件的情况下，优先选择具备AEC-Q100车规级认证或符合GB/T 15291-2015国家标准的晶闸管产品，其可靠性和一致性更有保障-12。
检测工具的定期校准同样重要——万用表每年应送计量部门校准一次，兆欧表和参数测试仪应按规定周期进行计量检定，确保检测结果准确可靠。
5.3 互动交流（分享工业电力电子晶闸管检测难题）
你在变频器维修、高压直流设备维护或工业电源检修中，是否遇到过“万用表测正常、上机就报错”的晶闸管隐性故障？或者晶闸管门极触发测试时始终无法导通的疑难案例？欢迎在评论区分享你的检测经验与难题，我们一同交流探讨，共同提升工业电力电子晶闸管故障排查水平。
