一、为什么维修人员和质检从业者必须掌握电解电容检测？
在电源滤波电路中，铝电解电容承担着平滑直流电压、滤除工频纹波的核心任务——充电器、开关电源、变频器、UPS电源等设备中，几乎都能看到它的身影-。电解电容容量大（可达数万μF）、成本低，但稳定性相对较差，漏电流较高，老化失效是电路中最为常见的故障类型之一-13。
电解电容失效导致的后果往往是“牵一发而动全身”。以某工业控制器为例，滤波电容老化后容量骤降、等效串联电阻（ESR）增大，导致电源纹波急剧攀升，最终引发设备频繁重启甚至烧毁功率管。掌握“测量电解电容如何测量好坏”的方法，是排查设备故障、提升维修效率的核心技能，也是企业来料质检、生产线上批量筛选的必修课。
本文从
二、检测前必备：工具清单与安全规范
工业及家电维修场景下电解电容检测核心工具介绍
基础工具（新手维修必备）
数字万用表：必须具备电容测量档位（标有“F”符号）。2000μF以上大容量电解电容，建议选用带电容插孔的型号，量程需覆盖被测电容标称值-2。
绝缘镊子：用于短路放电，建议选用防静电款。
放电电阻：5W/1kΩ功率电阻，用于高压电容的安全放电-。
放大镜或照明灯：辅助检查外观细微缺陷。
专业工具（质检、批量检测、高精度需求）
LCR数字电桥：推荐频率范围10Hz~100kHz，基本精度0.2%以上，可同时测量容量、ESR、损耗角正切值-。

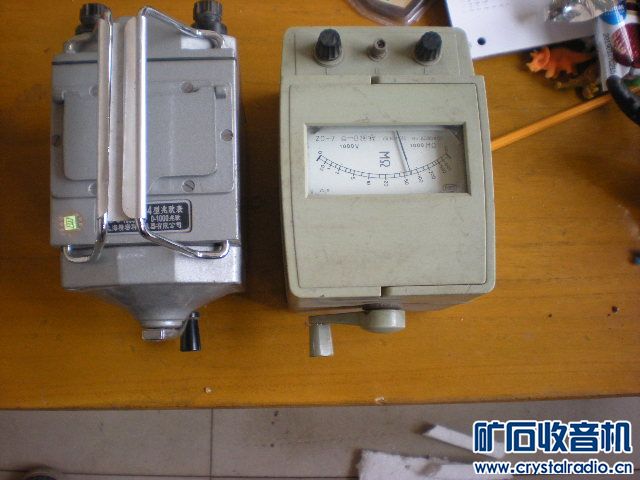

高压绝缘测试仪：用于耐压测试和漏电流检测，分辨率可达1nA-21。
ESR表：手持式快速检测等效串联电阻，特别适合生产线在线快速筛查-2。
温度循环试验箱：用于模拟恶劣工况下的参数稳定性验证。
工业及家电维修场景下电解电容检测安全注意事项（重中之重）
电解电容存储残余电荷的特性使其在检测中暗藏风险，以下4条安全规范必须严格遵守：
必须放电，不能带电检测：检测前必须将电容两极短接放电。低压电容可用绝缘镊子直接短接引脚；高压电容（如400V以上）必须使用5W/1kΩ电阻缓慢放电，否则残余电荷可能瞬间击穿万用表，甚至造成触电事故-2-。
极性不可接反：电解电容有正负极性之分，长引脚为正极、银色条纹端为负极-2。检测时必须红表笔接正、黑表笔接负。反接不仅读数错误，还可能导致电容爆裂。
禁止在电路板带电状态下检测：必须在断电并确认所有电容放电完毕后，再将电容拆下或隔离检测。在线带电检测干扰极大，且存在短路风险。
高温电容需冷却后再检测：从运行中的设备拆下的电容温度可能很高，需待冷却至室温再进行操作，否则高温会干扰容量和漏电流读数。
电解电容基础认知——适配维修和质检场景
铝电解电容以铝金属为正极，表面氧化铝层为介质，具有明确的极性-13。维修中常见的关键参数包括：
额定电压：覆盖6.3V至630V，选型时需预留至少20%的电压余量。
标称容量：标注容量与实际容量的允许偏差为±20%-26。
等效串联电阻（ESR） ：高频损耗的核心指标，ESR异常升高是电解液干涸的直接信号。
损耗角正切值（D值） ：铝电解电容1kHz测量时，D值正常应≤0.3，大于该值说明介质已劣化-。
漏电流：优质铝电解电容漏电流应小于0.01CV（μA），其中C为容量（μF），V为电压（V）-26。
三、核心检测方法（三种实操路径，分层掌握）
方法一：电解电容基础目测法——新手快速初筛（无需仪器）
在没有万用表或需要快速筛选时，外观检查是第一道关卡。超过67%的工程师会优先通过外观判断电容状态，但需要注意——“外观完好≠电容正常”-65。
操作步骤：
检查电容顶部防爆槽：正常应为平整状态。若出现鼓包、凸起、分瓣开裂，说明内部压力已超标，电容已损坏，无需进一步电测，直接更换。
检查外壳底部和引脚根部：有无电解液渗出痕迹。漏液的电容表面常伴随白色或黄褐色干涸痕迹，套管表面可能有高温烫伤破损。
检查引脚和套管：引脚有无生锈、氧化、松动；套管有无破裂、烧焦痕迹-57。
查看出厂日期：若出厂超过6个月，电解液挥发风险显著增加，建议进一步电测确认-57。
工业/家电维修场景注意要点：在高温、高湿环境长期运行的设备（如工厂变频器、厨房电器）中，外观正常的电容也可能已严重老化。某工业控制器故障案例显示，外观完好的故障电容中，高达42%存在参数漂移-65。目测法仅作为初筛，不能替代电气参数测试。
方法二：数字万用表检测法——新手重点掌握（家电维修和工业维护核心技能）
数字万用表是维修人员最常用的工具，熟练运用万用表可解决80%以上的电容故障判断。本方法分为三个检测模块：
模块1：容量测量（核心判断标准）
档位选择：将万用表旋转至电容测量档（“F”档），量程应大于电容标称值。
操作步骤：红表笔接正极，黑表笔接负极，等待读数稳定后记录。
判断标准：读数在标称容量的±20%范围内视为正常。读数明显偏低（衰减超过30%）说明电解液干涸，滤波效果已丧失；显示“OL”或接近零，说明电容开路失效或短路击穿-2-5。
模块2：漏电检测（指针式万用表法）
若万用表不具备电容档位，可用电阻档间接判断：
对于1~47μF电容，用R×1k挡；大于47μF的电容，用R×100挡。
红表笔接负极、黑表笔接正极（注意极性），刚接触时指针应向右摆动较大幅度（容量越大摆幅越大），随后逐渐向左回转并稳定在某一位置。
稳定后的阻值即正向漏电阻，正常应在几百kΩ以上；阻值很小或接近零，说明电容漏电严重或已击穿；指针完全不动，说明容量消失或内部断路-1。
模块3：极性判断（标志不清时使用）
如果电容正负极标识磨损不清，可用万用表电阻档交替测量两次：两次测量中阻值较大的一次为正向接法，黑表笔接的为正极，红表笔接的为负极-1。
工业场景新手实用技巧：在工厂生产线终端测试时，可使用带电容测量功能的数字万用表快速筛查因焊接或早期老化导致参数漂移的不合格品-。家电维修中，重点检测开关电源输出端和整流桥后端的滤波电容，这两个位置的电容老化是整机故障的“重灾区”-2。
方法三：LCR电桥检测法——专业进阶精准检测（质检人员、企业来料检验必备）
万用表只能提供“定性”判断，而LCR数字电桥能从容量、ESR、损耗角正切值、阻抗四个维度进行精准量化分析，满足来料检验、批量筛选和高精度维修需求。
基础参数测量

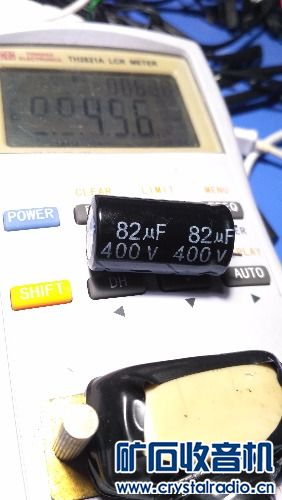

容量测量：将LCR电桥设置为1kHz测试频率，选择串联等效模式，四线制开尔文连接（消除接触电阻误差）。测量精度可达±0.05%，远高于万用表的±5%~±10%-21。
判断标准：容量偏差需控制在标称值±5%~±20%范围内（视类型而定）-21。
ESR测量（电解电容健康度的关键指标）
ESR（等效串联电阻）异常升高是电解液干涸的直接信号。用LCR电桥在100kHz频率下测量ESR值。
某电源模块返修案例显示：38%故障电容的容量误差≤5%，但ESR值已超过标准限值2倍——也就是说，容量正常并不等于电容健康-62。
当ESR超过规格值50%时，强烈建议更换-26。
漏电流和耐压测试（企业质检核心项目）
漏电流测试：施加额定电压的120%，保持时间≤3分钟，标准环境（25℃±2℃，湿度＜60%RH）下测量-26。
耐压测试：按GB/T 2693标准，施加1.5倍额定电压持续60秒，无击穿现象为合格-21。
工业级高压电容的耐压测试需在40℃恒温箱中进行，以模拟实际工作工况-26。
工业场景在线检测技巧：在生产线末端，可使用ESR表或LCR电桥对已焊接到PCB板上的电容进行在线测试，无需拆焊即可快速筛查早期失效品，大幅提升质检效率-。
四、补充模块
不同类型电解电容的检测重点
铝电解电容（液态电解质） ：最常用于电源滤波，重点检测容量衰减和ESR升高。长期使用或存放过久，电解液挥发是主要失效模式-。
固态铝电解电容（聚合物） ：ESR极低、高频特性优异，多用于高频电源和DC-DC转换器。检测时需重点关注高频下的ESR值是否超限，因为固态电容的容量通常不会明显衰减，但ESR劣化会导致纹波增大-。
钽电解电容：体积小、容量稳定，常用于空间受限的精密电路。检测重点在于漏电流测试和浪涌耐受性，因为钽电容对过电压极为敏感-21。
电解电容检测常见误区（避坑指南）
误区一：仅凭外观判断电容状态——外观正常的故障电容中，42%存在参数漂移-65。容量和ESR必须实测。
误区二：容量正常=电容健康——38%的故障电容容量正常但ESR已超标2倍-62。ESR必须单独测量。
误区三：忽略温度对测量结果的影响——同一电容在25℃和85℃下，损耗角正切值差异可达300%-65。建议在标准室温（25℃±5℃）下测量。
误区四：带电检测或未充分放电——残余电荷会严重干扰读数，高压电容放电不彻底甚至危及人身安全-。
误区五：忽略环境湿度和接触电阻——探针氧化、测试引线过长都会引入额外误差，专业检测应用四线制开尔文连接消除接触电阻影响-。
电解电容失效典型案例（实战参考）
案例1：工业变频器频繁过流报警
故障现象：某工厂变频器运行中出现过流报警，停机后重启可恢复，但每隔1~2小时重复出现。
检测过程：拆下直流母线滤波电容（标称470μF/400V），外观无鼓包漏液。万用表测容量显示约420μF（在±20%范围内），看似“正常”。但用LCR电桥在100kHz下测量ESR，标称应＜0.3Ω，实测高达1.8Ω。进一步解剖发现内部电解纸干燥、电解液已挥发。
解决方案：更换同规格优质电容后，过流报警消除，变频器连续运行正常-32。
经验教训：容量正常≠电容正常，维修变频器、开关电源时必须测ESR。
案例2：空调控制器主板频繁通电失效
故障现象：某空调品牌控制器在使用X厂家电解电容时，用户频繁反馈主板“通电即坏”，故障集中在1个月内发生，售后损失严重。
检测过程：失效电容（标称47μF/450V）外观鼓包、底部防爆阀有电解液渗出痕迹。实测容量仅317.3nF（不足标称的0.7%），损耗高达3.4。解剖发现内部电解纸干燥，缠绕芯包的胶带热缩，外壳防爆阀已打开。
根因分析：该批次电容在较大纹波电流下发热过大，电解液挥发加速，防爆阀被冲破，最终芯子干枯失效。
解决方案：更换Y厂家同规格电容，同时对来料检验流程进行标准化改造，增加高温烘烤老化测试和ESR全检环节-32-57。
五、结尾与延伸
电解电容检测核心——分层分级高效排查策略
根据不同的应用场景和检测需求，建议采用如下分层检测策略：
第一层：外观快速初筛（耗时＜1分钟/只）
目测鼓包、漏液、引脚锈蚀。有异常直接淘汰，无需进一步检测。
第二层：万用表容量实测（耗时约30秒/只）
家电维修、现场快速诊断首选。容量偏离±20%即淘汰。注意：容量正常不等于电容健康。
第三层：专业仪器精测（耗时约2分钟/只）
企业来料检验、工业设备深度维修必做。必须测量ESR、漏电流和损耗角正切值。ESR超标或漏电流过大即为不良品。
工厂/企业批量检测效率提示：在流水线在线检测场景下，配合智能测试平台（整合IEC、JIS等标准测试流程），测试效率可提升40%以上-26。
电解电容检测价值延伸——维护与采购建议
日常维护建议：对关键位置（开关电源输出端、变频器直流母线、电机驱动器电源输入端）的电解电容建立定期检测制度，建议每6~12个月检测一次容量和ESR-2。电解电容的寿命遵循“初期快速老化→中期稳定→末期突变失效”的三段式规律，在末期突变阶段提前捕捉ESR和容量的突变拐点，可有效预防整机宕机-65。
采购建议：优先选择出厂日期在6个月以内的电容；来料检验中应包含容量、ESR、漏电流三项核心参数检测；对用于高温、高纹波环境的电容，建议增加高温老化测试（如85℃/2000h）-21。
