一、引言
DPDT开关（双刀双掷开关）是电子控制系统中最常见的基础机电元件之一，在工业自动化设备、汽车电子系统、家用电器中承担着电路切换、电源换向、信号路由等核心功能。无论是在自动化流水线的微动开关中，还是在汽车控制面板的拨动开关上，DPDT开关的可靠性直接影响整机设备的安全运行和使用寿命。
本文基于DPDT开关在
二、前置准备
1. 工业/汽车/消费电子DPDT开关检测核心工具介绍
基础款工具（新手必备） ：万用表是DPDT开关检测最基础的工具。在电路焊接前，使用万用表调至电阻档或蜂鸣档，测量DPDT开关各引脚之间的通断状态，判断哪两个引脚在开关不同位置时导通、哪两个断开-39。消费电子维修场景中，一个便携式数字万用表即可满足大部分检测需求。
专业款工具（进阶/批量检测） ：
毫欧表（接触电阻测试仪） ：用于精确测量DPDT开关触点闭合时的接触电阻，标准要求通常在几十毫欧以内-52。
绝缘电阻测试仪（兆欧表） ：用于测量DPDT开关断开触点间及触点对壳体间的绝缘电阻，通常要求>100 MΩ-52。
耐压测试仪：用于检测开关的介电强度，验证其在规定电压下是否发生击穿或闪络-52。
推拉力计与位移传感器：用于测量DPDT开关的操作力和行程，判断机械性能是否达标-52。
寿命测试机：用于批量检测场景，验证开关在额定负载下的电气寿命和机械寿命-52。
2. 行业专属DPDT开关检测安全注意事项
重中之重——必须遵守的4条核心安全规范：
① 严格断电操作。 在进行任何DPDT开关检测操作前，必须切断设备总电源，确认电路无电。工业设备要执行“断电-验电-挂牌-上锁”标准流程；汽车维修必须拔掉蓄电池负极线，防止短路引发火灾或烧毁车辆电控系统。
② 放电与电容泄放。 工业控制柜中DPDT开关附近常有大电容储能元件，断电后仍需等待2-5分钟或用放电电阻泄放残余电荷，避免测量时产生电击或损坏万用表。
③ 避免并联误判。 DPDT开关的两极无法通过简单并联来处理两倍电流——两极几乎不会完全同时打开和闭合，强行并联会导致电流分配不均，加速触点烧蚀-。
④ 环境适配防护。 工业恶劣环境下使用密封触点型DPDT开关，潮湿、粉尘环境需选用密封型产品-53；汽车维修中注意防油污、防震动。
3. DPDT开关基础认知（适配精准检测）

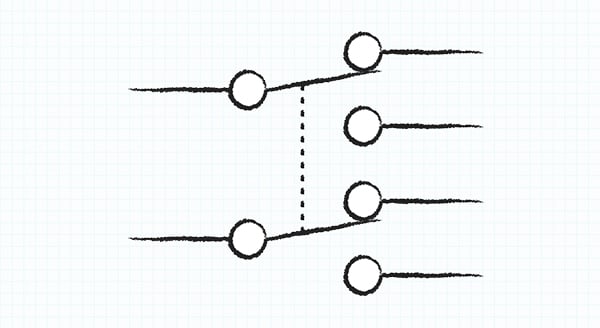

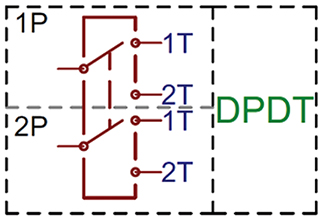

结构解析： DPDT开关总共有6个接线端，分为两个独立的通道（两组触点）。每个通道包含：1个公共端（COM，活动触点连接的中心点）、2个“掷”端——常闭触点（NC）和常开触点（NO）-7。两个通道电隔离但机械联动，操作开关时两组触点同步切换-7。6个引脚通常排列为两排，每排3个，中间引脚是公共端-1-39。
核心参数（检测时的判断依据）：
额定电压（V） ：开关可安全承受的最高工作电压
额定电流（A） ：开关可安全承载的最大工作电流
接触电阻（mΩ） ：触点闭合时的电阻值，影响功耗与温升
绝缘电阻（MΩ） ：断开触点间及触点对壳体间的电阻
操作力（N/gf） ：驱动开关切换所需的力度-52
三、核心检测方法
1. DPDT开关快速初筛法（行业适配版）
方法说明： 无需复杂仪器，仅凭外观检查和手动操作即可初步判断DPDT开关是否存在明显故障。适用于现场快速排查，尤其适合工业生产线日常巡检、汽车维修现场初判。
工业自动化场景快速检测流程：
第一步，检查开关外壳有无破损、变形、烧焦痕迹，观察引脚/接线端子有无氧化、锈蚀或松动。
第二步，用手操作开关拨杆/按钮，感受操作力是否顺畅——若操作力突然变大、变小或出现卡滞感，说明内部机械部件（弹簧、杠杆）可能已磨损或变形-29。
第三步，轻拨开关到各档位后松开，观察能否可靠定位。若开关自动回弹（非自复位型）或位置不明确，说明内部定位机构已失效。
汽车电子场景快速检测流程：
汽车控制面板中的DPDT开关（如车窗控制开关、空调模式选择开关），重点关注操作手感——正常时应有一定阻尼感且切换清脆。若出现松动、旷量过大或无法清晰感知档位位置，应优先怀疑开关机械故障。
消费电子/家电维修快速检测流程：
家电中的DPDT开关（如风扇档位开关、音响模式切换开关），除检查外观和手感外，可通电后听有无异常“滋滋”声——若开关接通后有持续异响，说明触点接触不良或氧化。
2. 万用表检测DPDT开关方法（新手重点掌握）
万用表是DPDT开关检测最核心、最通用的工具。无论你在哪个行业，掌握万用表检测方法都能快速判断开关好坏。
第一步：引脚识别（确认COM、NC、NO对应关系）
以典型的6脚DPDT开关为例，引脚排列通常为两排、每排3个。中间一行的引脚是公共端，顶行和底行分别是位置A和位置B的触点-23。使用万用表电阻档（蜂鸣档），在开关初始状态下测量各引脚间的通断关系，找出常闭触点（与公共端导通的那一组）和常开触点（与公共端断开的那一组）-39。
第二步：电阻档测量（判断触点通断）
将万用表调至电阻档或蜂鸣档，两表笔分别接触待测触点两端。对于每个通道：
开关处于位置1时：公共端COM应与该位置对应触点导通（电阻接近0Ω，蜂鸣器鸣响），与另一位置触点断开（显示“OL”或无穷大）
开关切换至位置2后：公共端COM的导通关系应完全交换
第三步：逐组验证（两组触点同步性检测）
DPDT开关的核心特征是两组触点必须同步切换。分别测量通道1（引脚1-2-3）和通道2（引脚4-5-6），对比两组触点在开关切换前后的通断变化是否一致。若两组触点动作不同步，说明开关内部机械联动机构已损坏，必须更换-。
第四步：电阻值异常判断
导通状态下电阻值>3Ω（正常应为0-3Ω），说明触点已氧化或磨损，接触电阻过大-43
断开状态下电阻值非无穷大（出现几kΩ到几百kΩ漏电），说明绝缘性能下降，存在爬电或碳化
第五步：磁性接近开关/非接触式开关的特殊检测
对于磁性接近式DPDT开关，检测时需配合适配磁铁。靠近磁铁时，常开触点应导通、常闭触点应断开；移开磁铁后，触点应恢复初始状态-38。
适用场景提示：
工业自动化质检：建议使用精度更高的数字万用表，记录每组触点的具体电阻值作为质检记录
汽车维修现场：优先使用带蜂鸣功能的万用表，听音判断效率更高
家电维修/电子爱好者：普通万用表即可满足需求，重点确认通断关系
3. 行业专业仪器检测DPDT开关方法（进阶精准检测）
适用于工厂流水线批量检测、专业质检实验室、航空航天/军工高可靠性验证等场景。
① 接触电阻精确测量（毫欧表法）
使用毫欧表（低电阻测试仪），在DPDT开关触点闭合状态下，按规定测试电流（通常小于额定电流，例如1A或10A）测量两端子间的电阻值-52。新开关合格品接触电阻通常在几十毫欧以内，使用后或故障品的接触电阻若超过100mΩ应判定为不合格。工业设备维修中，接触电阻超标往往是触点氧化或磨损的早期信号-29。
② 绝缘电阻测试（兆欧表法）
使用绝缘电阻测试仪（兆欧表），在规定电压（工业常用500VDC）下，分别测量断开触点之间、各触点与金属外壳/安装架之间的电阻值-52。标准要求常温常湿下绝缘电阻>100 MΩ，汽车电子开关在高温高湿环境下的绝缘要求更为严格。
③ 耐压强度测试（介电强度测试）
使用耐压测试仪，在DPDT开关的断开触点之间、各触点与金属外壳之间施加规定交流电压（如AC 1500V / 1分钟），观察是否发生击穿或闪络现象-52。此方法尤其适用于医疗设备、航空航天等对绝缘安全要求极高的领域。
④ 操作力与行程测试
使用推拉力计和位移传感器，测量DPDT开关切换过程中的力值变化和位移角度，判断是否在规定范围内。常见DPDT开关操作力为100gf-500gf（约1N-5N），动作应清晰、无卡滞-29-52。
⑤ 寿命测试（批量检测场景）
使用专用寿命测试机，按IEC 61058标准（1万-10万次操作）或MIL-STD-202G抗震测试标准，在额定负载或空载下反复操作开关，测试后检查外观、结构、操作力变化和功能是否正常-29-52。军工领域DPDT开关须满足MIL-PRF-8805标准规定的严格机械耐久性和环境适应性要求-53。
四、补充模块
1. 工业/汽车/消费电子不同类型DPDT开关检测重点
工业自动化领域DPDT开关检测重点：
微动式DPDT开关（如安天德26系列）：常见于自动化设备、接触器、控制阀、起重机器，可控制四个独立回路（2NO 2NC）-12。检测重点：触点动作的重复精度（重复10-20次操作观察触点是否一致稳定）、防护等级（工业恶劣环境需IP67以上密封型）、操作力一致性-38。
拨动式DPDT开关：常见于工业控制面板。检测重点：触点氧化导致的接触不良、机械磨损引起的操作力变化或开关卡滞-29。

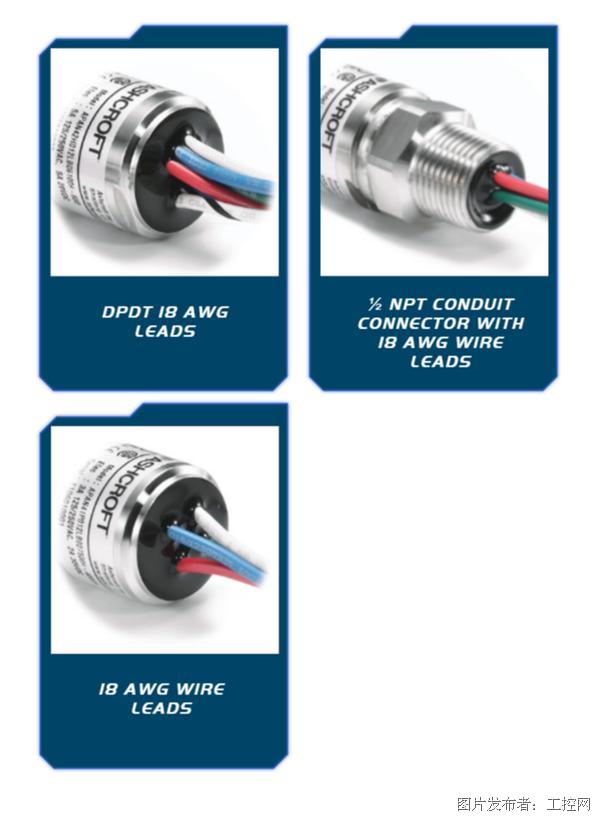

压力/温度式DPDT开关（如WIKA波登管压力开关）：可开关高达AC 250V/20A电气负载-9。检测重点：开关点重复性（工业级要求<0.5%满量程）、死区设置是否符合工况需求-9。
汽车电子领域DPDT开关检测重点：
车窗/门锁控制开关：检测重点为触点动作同步性和防水防尘性能（汽车内部环境潮湿、温差大），需额外检测密封性。
空调/音响模式切换开关：重点检测触点接触电阻和绝缘性能，信号切换类开关对接触稳定性要求极高。
电机正反转控制DPDT开关：需在带载条件下验证换向是否平滑、有无电弧打火现象。
消费电子/家电维修领域DPDT开关检测重点：
音响/音频设备DPDT开关：用于左右声道同步切换，重点检测两组触点的动作一致性——若一组触点先导通或断开，会导致声道不平衡或“噗”声噪声。
家电功能切换开关（如风扇档位、微波炉模式开关）：重点检测触点烧蚀和电气寿命，频繁操作场景下触点磨损最快-34。
2. 行业DPDT开关检测常见误区（避坑指南）
误区①：忽视环境温度对检测结果的影响。
工业高温环境或汽车发动机舱中的DPDT开关，常温下检测正常但高温下可能故障。接触电阻和绝缘电阻在不同温度下有显著变化，应在接近实际工况温度条件下复检。
误区②：未匹配设备电压/电流规格检测。
用低压万用表检测额定250V/20A的工业DPDT开关，只能验证通断状态，无法评估触点在大电流下的实际承载能力。工业开关应在接近额定负载条件下测试-9。
误区③：将DPDT开关与继电器混为一谈。
虽然DPDT继电器可以替代DPDT按钮开关，但两者不能并联使用——继电器触点不会强制断开按钮的常闭触点，并行控制会导致电路逻辑混乱-。
误区④：忽略触点氧化对测量结果的干扰。
氧化层在高电压下可能被“击穿”形成瞬间导通，但低压万用表测量时可能显示开路，造成误判。对于可疑开关，可用稍高电压反复操作几次后重新测量。
误区⑤：批量检测时忽略动作一致性。
DPDT开关的两组触点同步性是其核心功能。批量检测只抽样测其中一组触点就判定合格，容易漏掉两组不同步的批次问题，可能造成生产线批次性质量事故。
误区⑥：简单通断测试仪不能准确检测DPDT开关。
普通的简易通断测试仪输出电流和电压有限，无法有效击穿氧化膜，检测结果不可靠。建议使用带足够测试电压和电流的专业万用表或毫欧表-43。
3. 行业DPDT开关失效典型案例
案例一（工业自动化）：工厂流水线DPDT微动开关动作不同步导致设备停机
某汽车零部件生产线的一台自动化装配设备出现间歇性停机，故障表现为气缸动作混乱、传感器信号异常。现场检测发现，设备控制回路中使用了DPDT微动开关用于信号切换。用万用表分别测量两组触点在开关切换时的通断变化，发现其中一组触点延迟约50ms才导通，另一组响应正常。拆开开关后检查，发现内部联动弹簧已疲劳变形，导致两组触点无法同步切换。更换新开关后设备恢复正常。结论：DPDT开关检测必须同步验证两组触点动作的一致性。
案例二（汽车维修）：车窗控制DPDT开关触点氧化导致升降失灵
一辆家用轿车主驾驶侧车窗偶尔无法升降，按开关时有时无反应。维修人员用万用表电阻档测量DPDT车窗开关各档位的导通状态，初始测量时导通电阻高达30-50Ω（正常应<3Ω），反复拨动开关几次后电阻降至正常范围。进一步拆解检查，发现开关触点表面有明显的黑色氧化层。清理氧化层后开关恢复正常。结论：低压小电流信号回路中的DPDT开关，触点氧化是最常见的隐性故障，万用表检测时建议反复操作多次取稳定值。
案例三（家电维修）：音响设备DPDT开关声道切换不平衡
用户反映某立体声音响在切换音源时，左声道声音偏小，右声道正常。检测发现音响输入切换部分使用了DPDT开关控制左右声道信号路由。用万用表测量开关两组触点的接触电阻，左声道通道导通电阻约8Ω，右声道通道导通电阻约0.5Ω。较大的接触电阻导致左声道信号衰减。更换新开关后左右声道平衡恢复。结论：立体声信号切换DPDT开关对两组触点的接触电阻一致性要求极高，维修中不能只测通断，还要测电阻值对比。
五、结尾
1. DPDT开关检测核心（行业适配高效排查策略）
根据不同的使用场景和检测条件，建议采用分层检测策略：
消费电子/家电维修场景（快速排查）：
外观检查 + 手感测试 → 万用表电阻档/蜂鸣档通断检测 → 对比两组触点同步性 → 判断合格/更换。耗时约3-5分钟。
汽车电子维修场景（车载适配）：
断电拆装 → 外观及手感初判 → 万用表逐组测量通断和电阻值 → 重复操作验证一致性 → 有条件时在带载条件下复测信号传输稳定性。
工业自动化/质检场景（批量/高精度）：
外观与结构检查 → 万用表基础通断检测 → 接触电阻精确测量 → 绝缘电阻测试（兆欧表）→ 耐压测试 → 操作力与行程测试 → 寿命测试（批量）。需使用毫欧表、兆欧表、耐压测试仪等专业仪器-52。
测量DPDT开关好坏的最终判断标准：两组触点通断逻辑正确、导通电阻≤3Ω、断开电阻无穷大、两组触点同步切换、操作手感顺畅无卡滞、绝缘电阻>100 MΩ-52-43。
2. DPDT开关检测价值延伸（维护与采购建议）
日常维护建议：
工业/汽车领域DPDT开关建议每季度检查一次紧固件状态，定期清理表面积尘-29
触点氧化早期预防：在小信号电路中优先选用镀金触点开关，抗氧化性强，适用于精密仪器-29
避免在超出额定电压电流的工况下使用DPDT开关，过载是导致触点烧蚀和开关失效的首要原因-34
在高电弧风险场合（如电机正反转控制），应选择具备灭弧抑制技术的DPDT开关-34
采购与校准建议：
军工/高可靠性工业设备优先选择符合MIL-PRF-8805标准的DPDT开关-53
消费电子/家用电器优先选择符合IEC 61058标准的开关，确保电气寿命达标
工业PLC应用等低开关容量场合，可选用带镀金电接点的填充氩气的微型开关-9
采购时除关注额定电压电流外，还需确认操作力、机械寿命、电气寿命、防护等级等参数是否匹配实际工况
3. 互动交流（分享工业/汽车/家电DPDT开关检测难题）
你在工业自动化设备的日常巡检中，是否遇到过DPDT微动开关动作不同步导致设备故障的情况？汽车维修时，有没有遇到过DPDT车窗开关用万用表测着正常、装车就不工作的“软故障”？家电维修中，音响切换开关的“沙沙”噪声问题你又是怎么解决的？
欢迎在评论区分享你在DPDT开关检测实操中遇到的疑难案例和解决经验。关注本专栏，获取更多电子元器件检测的行业干货！
