一、前置准备（音响工程/汽车改装场景下功放桥接检测核心工具与安全规范）
1. 功放桥接检测核心工具介绍
功放桥接状态的检测需要根据检测精度和场景选择合适工具。工具清单分为“基础检修工具”和“专业检测设备”两类，覆盖从家庭DIY到专业音响工程的全场景需求。
数字万用表是检测功放桥接状态最核心的基础工具，可用于测量输出端电压、供电电压和通断状态。需要注意的是，普通万用表的交流电压档位响应频率有限，多数只能准确测量50Hz–500Hz左右的工频信号，测量高频音频信号时读数可能偏低，但这不代表没有信号-24。测量时建议使用AC电压档（2V或20V量程），表笔连接功放输出端与地线，播放音频信号，观察是否有电压波动-24。
假负载电阻（4Ω/8Ω） 是检测功放输出能力的重要配件。检测时替代扬声器接入输出端，既能保护扬声器免受异常输出冲击，又能模拟真实工作负载，测量功放在桥接模式下的实际输出功率。BTL输出方式下测试输出功率时，需要使用无感电阻作为负载，功率P = U²/R，通过万用表测量输出电压RMS值即可计算实际输出功率-20。
信号源（手机、信号发生器或CD机） 用于向功放输入测试信号，通常采用1kHz正弦波，便于观察输出波形和测量参数。
专业检测设备（适合音响工程质检、专业维修场景）：
示波器是专业级检测的核心工具，可直观查看桥接模式下输出波形是否存在交越失真、相位偏移等问题。功放桥接时，两通道信号拼接若时序不同步，可能产生波形畸变，尤其在高频段-1。通过示波器可清晰捕捉这类异常。
音频分析仪（如Keysight U8903B、APx517B等） 可精确测量功放在桥接模式下的频响曲线、失真度（THD）、信噪比等关键指标，适用于专业质检和批量检测场景-。
电声测试系统（如CLIO、DAAS） 可测试功放及音箱系统的频率响应曲线、阻抗曲线和失真特性，是专业音响工程验收检测的标配设备-。
2. 功放桥接检测安全注意事项
检测功放桥接状态时，安全是第一位。尤其功放内部存在高压电容和电源电路，操作不当可能引发电击或设备损坏。以下为4条核心安全事项：
① 断电检测原则：检测前必须关闭功放电源并拔掉电源线。如需带电测量输出电压，务必确保表笔绝缘良好，避免触碰高压区域。
② 放电操作：功放内部电源滤波电容可能在断电后仍存储高压电荷，检测前应将电容两端短接放电（使用带限流电阻的放电工具），避免触电。专业功放内部电容电压可达±75V甚至更高-11。
③ 阻抗匹配核查：桥接模式下，扬声器阻抗要求与普通立体声模式不同。桥接后等效阻抗降低，必须确保扬声器阻抗≥4Ω（专业场景推荐≥8Ω），避免过载导致功放或扬声器损坏-1。例如，原单通道8Ω负载桥接后等效阻抗为4Ω，若连接4Ω扬声器则等效阻抗降至2Ω，超出多数功放承载能力-1。
④ 散热保障：功放桥接后功率提升，发热量成倍增加，检测过程中务必确保散热风扇正常运转，通风顺畅-39。连续大功率测试时间不宜超过15–30分钟，避免过热导致保护或损坏-17。
3. 功放桥接基础认知（适配精准检测）
桥接（Bridging） 是指将功放的两个独立声道合并为一个单声道输出，通过两个声道反向驱动负载，使负载两端电压差达到单声道输出的两倍，从而将输出功率提升至约4倍的理论值-2。目前市面上大多数舞台专业功放都支持桥接功能，家用音响中大部分功放需要增加反相电路才能桥接，只有少部分Hi-Fi功放支持-8。
桥接模式下功放的核心结构特点：桥接式功放通常包含正桥放大电路和负桥放大电路，音箱接于正桥和负桥的输出端。正桥与负桥输入的信号相位应相反，且两个放大电路的输出电压幅度需尽可能相等；若相位相反但幅度不同，通过音箱的音频信号就会产生失真-11。
检测前需确认的关键参数：
功放是否支持桥接：查看背板是否有“BRIDGE”拨码开关或标识，查阅说明书确认-。
桥接后的额定功率和阻抗范围：多数两声道功放桥接后仅支持≥4Ω负载-4。
输入信号接线规则：桥接模式下音频信号仅需接入一个声道（通常为左声道/CH1），另一声道自动同步-1。
二、核心检测方法
1. 功放桥接基础检测法（音响维修入门者快速初筛）
此方法无需复杂工具，适合现场快速判断功放桥接功能是否基本正常。
第一步：目视检查模式开关状态

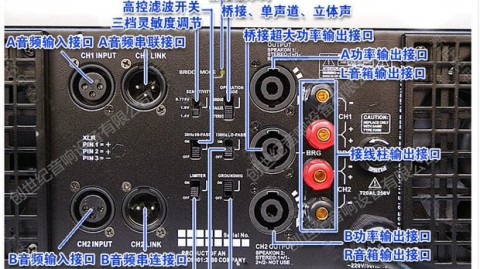

检查功放背面的模式开关是否已拨至“BRIDGE”档位。不同功放的标识可能为“BRIDGE”“BTL”或“MONO BRIDGE”。部分数字功放通过按键切换，需观察是否有状态指示灯-1。
第二步：接线正确性核查
桥接模式下扬声器接线规则与普通立体声模式不同。正确的接线方式为：扬声器正极接左声道（L+）热端，负极接右声道（R+）热端，原黑色负极接线柱空置不接地-1。检查所有接线柱是否拧紧，喇叭线是否有裸露铜线接触短路的情况。
第三步：通电前短路排查
用万用表电阻档（200Ω档）测量桥接输出端（L+与R+）之间是否存在短路。正常状态下，L+与R+之间应有负载电阻值，若显示0Ω则说明存在短路。同时检查输出端与机壳地之间是否短路——BTL桥接模式下，“−”端子并非接地，切忌将输出负极随手接到机壳地或电源负极-48。
第四步：简易通电测试
在确保接线正确且无短路的前提下，接入假负载（4Ω或8Ω电阻），断开扬声器，通电后播放测试音频，用耳朵贴近假负载听是否有“嘶嘶”声或音乐声。若无任何声音输出，需进一步检查信号输入是否正常。
注意：此方法仅适用于初步判断，无法检测细微的交越失真和相位问题。
2. 万用表检测功放桥接方法（音响维修新手重点掌握）
万用表是检测功放桥接状态最常用且最实用的工具，以下分四个检测模块详细说明。
模块一：检测桥接模式输出电压
① 将万用表调至AC电压档（20V或200V量程）。
② 功放处于桥接模式，接入假负载（4Ω或8Ω）。
③ 黑表笔接右声道输出正极（R+），红表笔接左声道输出正极（L+）。
④ 播放1kHz正弦波测试信号，逐渐增大输入音量，读取万用表显示的AC电压值。
⑤ 根据公式P = U²/R计算实际输出功率，与功放标称值对比判断是否正常-20。
正常状态下，桥接输出电压约为单声道输出电压的2倍。若输出电压远低于理论值，可能原因包括：输入信号过弱、供电电压异常、功率管损坏或功放未正确进入桥接模式。
模块二：检测供电电压
用万用表DC电压档测量功放主电源滤波电容两端电压，与功放标称供电电压对比是否正常。以专业功放为例，正常工作时供电电压通常为±75V左右-11。若电压显著偏低，说明电源电路存在故障——如变压器损坏、整流桥击穿或滤波电容老化。若正负供电电压不对称（例如V+为160V、V−为150V），则可能导致功放管工作点异常而烧坏功率管-59。
模块三：检测保护电路状态
专业功放通常配备保护电路（如uPC1237集成电路），测量其各脚电压即可判断故障部位-。例如，静音脚电压异常（如应为4.5V却测得2.5V）时，说明静音控制电路存在故障——可能是静音三极管短路或其他保护电路触发-55。
模块四：检测输出端直流偏移
功放桥接模式下，两通道输出端可能存在直流电压（直流偏移）。将万用表调至DC电压档，测量L+与R+之间的直流电压值。正常状态下，直流偏移应小于50mV。若出现异常直流失调电压施加在扬声器两端，会造成直流电流长时间流过扬声器，导致音圈发热烧毁-10。
3. 专业仪器检测功放桥接方法（专业质检与批量检测进阶）
专业场景下需要更高精度和更全面的检测手段，以下为三种专业检测方法。
方法一：示波器波形分析（检测交越失真和相位）
① 功放桥接模式下连接假负载，输入1kHz正弦波测试信号。
② 示波器CH1探头接L+，CH2探头接R+，公共地接信号地。
③ 观察CH1和CH2的波形：两通道输出波形应互为反相，幅度相等。
④ 将示波器设置为差分测量模式（CH1 − CH2），观察合成后的输出波形。理想状态下应为光滑的正弦波。若出现波形畸变、毛刺或削顶，说明功放存在交越失真或信号不平衡问题-1。
⑤ 切换测试频率（20Hz、100Hz、1kHz、10kHz、20kHz），观察不同频率下的波形质量，高频段尤其容易出现畸变。
方法二：音频分析仪参数测试（批量质检/工程验收标准）
使用专业音频分析仪（如Keysight U8903B）进行精确测量：
① 将分析仪信号源输出接入功放输入端，分析仪测量端接功放桥接输出端（通过假负载）。
② 设置测试项目：输出功率（RMS）、总谐波失真加噪声（THD+N）、信噪比（SNR）、频响曲线、串扰等。
③ 自动扫描各频率点，生成完整测试报告，与行业标准（如IEC 60268-3音频放大器测量标准）进行比对。
方法三：电声测试系统频响曲线检测（专业音响工程适配）
使用CLIO或DAAS电声测试系统：
① 将测试系统输出接入功放输入端，测量端接功放输出端。
② 测试频率响应曲线——正常桥接状态下频响曲线应在20Hz–20kHz范围内保持平坦（±0.5dB内）-54。
③ 同时测试阻抗曲线和失真特性，综合评估功放工作状态。
三、补充模块
1. 不同类型功放的桥接检测重点
两声道专业功放桥接检测重点：重点检测桥接模式下扬声器阻抗匹配。由于两声道功放桥接后负载阻抗要求为单声道模式的两倍（例如单声道最低4Ω时，桥接最低8Ω），连接过低阻抗负载容易导致功放过热保护甚至烧毁-8。检测时必须使用不低于标称桥接最低阻抗值的假负载。
四声道/多声道功放桥接检测重点：可选择将其中两路桥接驱动低音炮，剩余声道保持立体声模式驱动全频音箱-1。检测时需分别测试不同声道组的输出状态，重点检测桥接通道组与非桥接通道组之间是否存在串扰或信号泄漏。
车载功放桥接检测重点：车载12V供电环境下，桥接对电流需求较大。检测时需关注功放在车辆启动状态下的供电稳定性，以及散热条件是否满足-1。需确保功放桥接后扬声器阻抗≥4Ω-43。
2. 功放桥接检测常见误区（避坑指南）
① 误区一：用万用表测音频信号无读数就认为无输出。普通万用表AC电压档对高频音频信号响应有限，测量1kHz以上信号时读数可能明显偏低-24。正确做法是播放较低频率（如100Hz）测试信号，或用示波器观察波形。
② 误区二：桥接后功率翻倍就能随意推更低阻抗喇叭。桥接后等效阻抗降低，连接过低阻抗负载会造成功放严重过载。很多专业功放桥接4Ω满负荷测试时就会触发保护-。
③ 误区三：忽略两通道参数不一致带来的交越失真。理论上讲功放桥接要求两通道参数完全一致，但实际中很难做到绝对相同。桥接导致的交越失真和通道参数不平衡是烧喇叭的主要原因-50。
④ 误区四：认为桥接后“−”端是接地。BTL桥接模式下“−”端子是有源输出端，并非信号地。将输出负极随意接到机壳地或电源负极会导致短路故障-48。
⑤ 误区五：桥接后不调整增益设置。桥接后功率变化，需根据实际情况重新设置功放增益，以保证音质平衡和稳定，避免输入过载-45。
3. 功放桥接失效典型案例（实操参考）
案例一：罗技Z5500组合音响低音声道桥接功放块烧毁
故障现象：5.1声道组合音响中置和前置声道无声。
检测过程：拆机发现低音声道桥接使用的两只TDA7294功放块烧毁。更换后试机，声音出现后约三秒即大幅减小。测量静音脚电压发现异常通道为2.5V，正常通道为4.5V。经逐级排查，最终发现静音控制管2N4401短路损坏。
解决措施：更换静音三极管，功放恢复正常工作。此案例提示，桥接声道故障时不仅要更换损坏的功放块，还要排查保护控制电路是否同步故障-55。
案例二：狄芬尼提低音炮功放板反复烧毁功率管
故障现象：功放板通电时保险丝熔断、功率管击穿，更换后一通电再次烧毁。
检测过程：拆机发现保险丝熔断、高压整流桥击穿、场效应功放管IRF840损坏、电阻R20 10K和R19 0.1Ω开路。更换损坏元件后一通电再次击穿。后续检测发现V+和V−供电电压不对称（160V和150V），原因是电源滤波电容容量衰减导致分压不均，造成功放管工作点异常。
解决措施：更换容量匹配的滤波电容，更换原品牌功率管，功放恢复正常。此案例强调供电电压对称性对桥接功放稳定运行的关键作用-59。
四、结尾
1. 功放桥接检测核心（高效排查策略）
针对不同场景和基础，推荐以下分级检测策略：
新手入门级（家庭DIY/车主场景） ：先用目视检查模式开关状态→确认接线正确→万用表测量输出电压和供电电压→通电试听判断基本功能。此方案无需专业设备，适合快速定位功放是否处于桥接状态以及是否存在明显故障。
进阶诊断级（音响维修/汽车改装店场景） ：万用表检测供电、输出和直流偏移→示波器观察波形分析失真→测量保护电路关键点电压→排除交越失真和相位问题。此方案能覆盖绝大多数功放桥接故障类型。
专业质检级（音响工程/批量检测场景） ：音频分析仪精确测量输出功率和THD→电声测试系统检测频响曲线→生成符合行业标准的测试报告→工程验收和质量把控。
无论采用何种检测策略，始终牢记：安全第一、阻抗匹配第二、逐级排查第三。
2. 功放桥接检测价值延伸（日常维护与设备选型建议）
日常维护建议：
定期检查功放散热风扇运转状态和通风孔是否畅通。
每年至少检测一次桥接输出端的直流偏移，确保≤50mV。
长期高功率使用时，建议搭配压限器限制突发峰值，避免持续满幅信号烧毁音圈-1。
在专业演出场景中，设置合理增益架构（如混音台输出电平≤−10dB），降低设备损坏风险-1。
设备选型与采购建议：
购买功放前务必确认桥接模式下的最低负载阻抗参数，并与扬声器匹配。
高端功放已内置阻抗检测和相位校正模块（如Powersoft X4系列），可自动优化通道平衡性-1。
部分数字功放直接提供桥接专用输出端子（如SPEAKON NL4），简化接线并降低接触电阻-1。
定期校准：专业功放建议每6–12个月进行一次参数校准，使用音频分析仪重新标定输出功率、失真度和频响，确保设备始终处于最佳工作状态。
