固态继电器（Solid State Relay，简称SSR）是一种由微电子电路、分立电子器件和电力电子功率器件组成的无触点电子开关，通过隔离器件实现控制端与负载端的电气隔离-。因其无机械触点、响应速度快、寿命长、无火花等优势，已被广泛应用于工业自动化控制系统、电力电子设备、医疗仪器、塑料包装、暖通空调、半导体制造等领域-。SSR内部半导体元件对过电压、过电流和温度极为敏感，一旦出现故障往往表现为短路失效（负载无法切断），可能导致设备失控甚至安全事故-。掌握
一、工业SSR检测前置准备（场景化工具与安全规范）
1. 工业SSR检测核心工具介绍（基础款+专业款）
在进行固态继电器检测之前，首先需要备齐合适的检测工具，根据检测场景和精度要求选择对应配置。
基础款（工业新手/现场快检必备） ：
数字万用表（DMM） ：推荐具有二极管测试档位和电阻档位的自动量程万用表，是万用表检测SSR好坏的核心工具。日常工业现场快检中，可用于测量输入输出电压、输入输出端电阻值-。
直流稳压电源（0-30V可调） ：用于提供SSR输入端驱动信号，工业场景常用的控制电压范围为3-32V DC，准备一台可调电源即可覆盖大部分检测需求-。
负载指示灯或小功率灯泡：配合电源测试输出端的通断状态，直观判断SSR是否正常导通。
螺丝刀、绝缘手套、安全眼镜：现场检测的基础防护装备。
专业款（批量检测/高精度校验适用） ：
绝缘电阻测试仪（兆欧表） ：用于检测SSR输入与输出之间的绝缘性能，确保隔离安全-。
示波器：用于检测SSR的输出波形和过零切换特性，判断是否存在非正常导通或波形畸变。
多通道继电器综合测试系统/自动化测试线：适用于工厂批量生产或入库检验，可自动化测试SSR的导通特性、绝缘性能、调相过零能力以及负载响应-。该系统符合固态继电器总规则（GJB-1515A-2001）中的电参数测试规定，能显著提升大批量检测效率和精度-。
可编程电子负载：用于测试SSR在各种负载条件下的实际带载能力和温升特性。
选择工具时需注意：工业现场环境复杂，优先选用具备防尘、防震能力的工业级万用表，并确保仪表精度符合检测需求。
2. 工业SSR检测安全注意事项（重中之重）
SSR应用于工业自动化设备和电力电子系统中，检测时往往涉及高压、大电流，安全是第一原则。以下4条核心注意事项务必严格遵守：
断电操作与放电确认：检测前必须完全切断SSR所控设备的电源，并确认负载端无残余电荷。工业设备中常有大容量电容，断电后仍可能存储高压电荷，需使用放电棒或万用表电压档确认残压已释放完毕后方可操作-。
佩戴合规防护装备：即使断电后操作，仍需佩戴绝缘手套、安全眼镜，穿着绝缘鞋。工业高压SSR（如380V等级）即使断电，若电容未充分放电仍存在电击风险。
严禁带电触摸输出端子：在通电测试过程中，切勿用手直接触碰SSR的输出端子或任何裸露金属部分。建议使用带绝缘护套的测试表笔，单手操作并保持身体与设备的安全距离。
检测前清理端子异物：SSR长期运行在工业现场，输出端大螺钉上可能附着灰尘、油污或碳化物，检测前需用无水酒精或专用清洁剂清理，避免因接触不良导致误判。
牢记SSR的失效安全逻辑：由半导体元件构成的SSR，失效模式基本上是短路故障，会导致负载无法切断-。因此在使用SSR的控制电路中，不能仅依靠SSR来切断负载电源，需在负载电源侧设置断路器或接触器作为后备保护-。
3. SSR基础认知（适配工业精准检测）
固态继电器的基本结构由输入（控制）电路、隔离耦合器件（通常为光电耦合器或变压器）、输出（开关）电路三部分组成。根据输出端开关类型，SSR主要分为：
交流输出型SSR：输出端采用双向可控硅（TRIAC）或两只单向可控硅反并联，用于控制交流负载，常见额定电压220VAC、380VAC，额定电流从几安到几百安不等。
直流输出型SSR：输出端采用功率MOSFET或晶体管，用于控制直流负载，额定电压通常为60VDC、100VDC或更高。
工业场景中检测SSR好坏时需关注的关键参数包括：输入控制电压范围（通常为3-32V DC或90-280V AC）、输出额定电压和额定电流、导通压降、断态漏电流、绝缘耐压等级（需符合GB/T 36640-2018《固体继电器》标准要求）-。这些参数是后续检测结果判断的核心依据，检测前务必查阅SSR的产品手册确认参数规格。
二、工业SSR核心检测方法（分层实操详解）
1. SSR外观与结构基础检测法（工业新手快速初筛）
在动用仪器之前，首先进行外观与结构检查，这是新手测SSR好坏最快速的第一步：
操作流程：
检查SSR外壳是否有明显烧焦、变形、开裂痕迹。工业设备过载或散热不良时，外壳往往会留下焦痕。
检查输入/输出接线端子是否有松动、氧化、烧黑现象。输出端子螺丝松动会导致接触电阻增大、异常发热，最终烧毁SSR-。
检查散热器与SSR之间的导热硅脂是否干涸，散热风扇是否正常工作。工业现场长时间运行的SSR若散热失效，内部温度过高会导致半导体器件性能退化-。
嗅闻是否有明显的烧焦气味，这是内部元件过热的典型特征。
损坏判断标准：外壳烧焦、端子严重氧化或烧黑、有明显焦味，均提示SSR可能已损坏，需进一步使用仪器验证。
2. 万用表检测SSR方法（工业新手重点掌握）
万用表检测SSR好坏是工业现场最常用、最便捷的方法，分为输入检测、输出检测和绝缘检测三个模块。万用表检测固态继电器步骤清晰如下：
模块一：输入端（控制端）检测
操作步骤：
将数字万用表拨至“二极管”测试档（或电阻×1kΩ档）。
将红黑表笔分别接触SSR输入端的正负极。
正常情况下，SSR输入端内部为一个发光二极管（LED），正向导通时万用表应显示约1.0-1.5V的电压降（正向压降）；反向测量时应显示“OL”（无穷大）。
若使用电阻档测量，正常SSR输入端电阻通常在几百欧姆至几千欧姆之间-。
判断标准：
正常：正向有压降读数（约1.0-1.5V），反向无穷大。
损坏（开路）：正反向均显示无穷大，说明内部发光二极管已开路损坏。
损坏（短路）：正反向均显示“0”或极低阻值，说明输入端已短路击穿。
工业实用技巧：不同型号的数字万用表测量SSR内部发光二极管时，有的仪表显示值可能只是瞬间闪出读数，接着便显示溢出符号“1”，这是正常现象，不代表SSR损坏-。

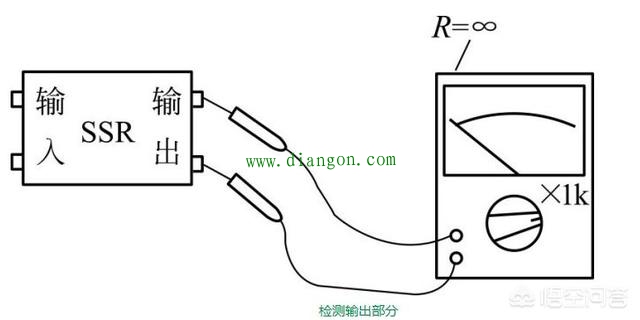

模块二：输出端（负载端）检测
操作步骤：
将万用表拨至电阻档（×1kΩ档或自动量程）。
测量SSR输出端两个端子之间的电阻值，此时SSR未加输入控制信号，输出端处于断开状态。
判断标准（未加控制信号时） ：
正常：输出端应呈现高电阻状态，读数应为兆欧级（通常>1MΩ），表示输出端处于可靠的断开状态-。
损坏（短路）：输出端电阻值很小（接近0Ω），说明内部输出器件已击穿短路，SSR处于常通状态。
损坏（漏电）：输出端电阻值介于几千欧至几百千欧之间，说明内部器件存在漏电，这种“软故障”会逐步恶化并最终引发短路。
注意：仅凭静态电阻测量无法全面判断SSR好坏，还需结合输入信号下的动态测试。
模块三：加电动态测试（核心验证步骤）
这是判断SSR好坏最可靠的方法：
操作步骤：
将万用表拨至电压档（交流输出型SSR用ACV档，直流输出型用DCV档）。
将万用表表笔连接至SSR输出端两个端子。
未加控制信号时：测量输出端电压。交流输出型SSR应显示0V（或极低的漏电压）；直流输出型SSR也应显示0V。
施加控制信号：使用直流稳压电源，向SSR输入端施加符合规格的驱动电压（通常为3-32V DC），观察万用表读数变化-。
撤销控制信号：断开输入驱动电压，确认输出端电压是否恢复为0V。
判断标准：
正常：未加输入时输出端电压为0V；加输入后输出端电压变为负载电压值（接近电源电压）。
损坏（常通短路）：未加输入时输出端已有电压（接近电源电压），SSR无法关断负载。
损坏（无法导通）：施加输入信号后输出端电压仍为0V或无变化，SSR无法接通负载。
损坏（半导通/漏电）：未加输入时输出端存在异常电压（如110V，远低于220V电源），这是内部器件部分损坏的表现-。
工业实用技巧：对于交流输出型SSR，若未加输入时输出端已有电压但低于电源电压，说明SSR输出端内部双向可控硅已发生漏电故障，需立即更换，否则会逐步发展成完全短路。
3. 工业专业仪器检测方法（进阶精准检测）
对于工业批量检测、高精度校验场景，需要使用专业仪器进行更全面的固态继电器检测。
（1）绝缘电阻测试
设备：绝缘电阻测试仪（兆欧表），通常选用500V或1000V档位。
操作步骤：
将SSR输入端所有引脚短接，输出端所有引脚短接。
用兆欧表的两个测试夹分别连接输入端短接点和输出端短接点。
施加500V或1000V测试电压，读取绝缘电阻值。
判断标准：依据GB/T 14048.1-2022标准，SSR输入与输出之间的绝缘电阻应大于100MΩ-。若读数低于此值或绝缘电阻测试仪报警，说明内部隔离器件已受损，存在安全隐患。
（2）自动化批量检测系统
对于工厂大批量SSR入库检验或生产线检测，可采用自动化多通道固态继电器测试系统。该系统集成了多种测试模块，能自动完成导通特性、绝缘性能、调相过零能力以及负载响应的综合评估，全程无需人工干预-。部分系统还能对每个SSR进行精准加热控温，有效提高高温条件下性能检测的准确度，适合大批量检测需求-。
（3）示波器波形分析
设备：双通道数字示波器。
操作步骤：
通道1测量SSR输入端控制信号，通道2测量输出端负载波形。
施加控制信号后，观察输出波形是否为完整的正弦波（交流输出型）或平稳直流（直流输出型）。
观察过零型SSR在导通瞬间是否在电压过零点附近切换，非过零型SSR是否立即导通。
判断标准：输出波形应完整、稳定，无削波、畸变或杂波。波形异常提示SSR内部器件性能劣化。
三、工业SSR检测补充模块（实战避坑指南）
1. 工业场景不同类型SSR的检测重点
根据输出类型和负载特性，SSR的检测重点有所区别：
交流输出型SSR（TRIAC方案） ：
检测核心：输出端的导通压降（正常应为1.0-1.5V左右）、断态漏电流（应小于1mA）、过零触发功能是否正常。
故障特征：交流SSR失效后常见短路导通，负载无法切断-。
直流输出型SSR（MOSFET方案） ：
检测核心：输出端的导通电阻Rds(on)（正常应为几毫欧至几十毫欧）、断态漏电流。
故障特征：直流SSR失效可能表现为导通压降增大（MOSFET内阻上升）或完全开路。
高压大电流SSR（工业电力应用） ：
检测核心：绝缘耐压等级是否达标、散热系统是否正常工作、是否配备压敏电阻等过压保护器件。
特别关注：加在SSR交流两端的电压峰值若超过所能承受的最高电压峰值，内部元件会被电压击穿而造成损坏-。
2. 工业SSR检测常见误区（避坑指南）
以下是工业现场检测SSR时的高频误区，务必规避：
误区1：仅用电阻档静态测量输出端就判断好坏。
危害：静态测量无法检测SSR在施加控制信号后的导通能力，可能导致将正常SSR误判为损坏或将已漏电的SSR误判为正常。正确做法：静态测量后必须进行加电动态测试。
误区2：忽略散热条件对SSR性能的影响。
危害：SSR模块在运行过程中会产生大量热量，尤其在重负载下。忽略散热可能导致过热、寿命缩短和彻底失效-。正确做法：检测时同时检查散热器、导热硅脂和风扇状态。
误区3：用万用表电流档直接测量输出端电流。
危害：大多数万用表电流档量程有限（通常10A以下），直接测量大电流负载会导致万用表烧毁。正确做法：通过测量负载电压和负载电阻间接推算电流。
误区4：输入输出电压类型不匹配。
危害：直流控制型SSR输入端施加交流电压会烧毁内部发光二极管；交流输出型SSR输出端接入直流负载会导致双向可控硅无法关断-。正确做法：检测前确认SSR型号和规格，确保控制信号类型匹配。
误区5：忽视在线测试的局限性。
危害：SSR在生产过程中采用在线测试，测试周期和加载能力测试时间很短，难免有不良瑕疵品无法检出-。正确做法：对于关键设备使用的SSR，除出厂检测外，还应在装机前做独立验证测试。
3. 工业SSR失效典型案例（实操参考）
案例一：加热设备SSR烧毁短路导致温度失控
故障现象：某钢化玻璃生产企业使用多只固态继电器控制电炉丝加热，设备突然出现温度异常攀升，控制器显示已停止加热输出但温度仍持续上升，最终触发独立超温保护器动作-。
检测过程：维修人员到场后首先断电，目视检查发现其中一只额定80A的单相SSR外壳已烧焦，接线端子明显发黑-。使用万用表电阻档测量该SSR交流输出两端，已呈低阻值导通状态（约0.5Ω），说明内部双向可控硅已被击穿短路。进一步检查发现，该设备未在SSR输出端配置过压保护器件（如压敏电阻），且散热器表面积尘严重，导致散热效率大幅下降。
解决方法：更换同规格SSR，清理散热器积尘并重新涂抹导热硅脂，同时在SSR输出端并联压敏电阻进行过压保护。修复后设备恢复正常，温度控制稳定。
检测启示：SSR短路失效是其最典型的失效模式，一旦出现此类故障，负载会持续通电无法切断-。检测时仅用万用表电阻档即可快速判断输出端是否短路。
案例二：光伏逆变器SSR过电压击穿
故障现象：某光伏电站逆变器因雷击产生2500V电压尖峰（远超1500V额定值），导致SSR内部晶闸管发生击穿短路，逆变器无法正常关断输出-。
检测过程：检测发现SSR输入端控制信号正常（有直流驱动电压），但输出端在未加输入时已有输出电压，说明SSR处于常通短路状态。绝缘电阻测试仪检测输入输出之间的绝缘电阻仅为几十千欧，远低于100MΩ的标准要求。
检测启示：在易受雷电、电网浪涌影响的户外工业设备中，SSR输入端和输出端均应配置浪涌保护器件（压敏电阻、TVS管等），选择额定电压留有足够裕量的SSR。
四、结尾
1. SSR检测核心（工业高效排查策略）
分层检测策略：
第一层——快速初筛（无需仪器） ：外观检查→嗅闻焦味→检查端子松动和散热状态，快速锁定有明显物理损坏的SSR。
第二层——万用表基础检测（工业新手必会） ：输入端二极管测试→输出端静态电阻测量→加电动态电压测试，三步骤全面判断SSR好坏。
第三层——专业仪器精准检测（进阶/批量需求） ：绝缘电阻测试→自动化批量系统检测→示波器波形分析，适用于高精度校验和批量入库检验。
核心判断逻辑：SSR失效后最常见的故障模式是输出端短路导通（负载无法切断），检测时优先排查输出端是否在未加控制信号时已处于导通状态-。若输出端在未加输入时已导通，则可直接判定SSR损坏，需立即更换。
2. SSR检测价值延伸（工业维护与采购建议）
日常维护建议：
定期检查SSR散热器积尘情况，每季度至少清理一次，确保散热通道畅通。
定期检查接线端子螺丝紧固状态，避免因接触不良产生异常发热。
建议每6-12个月对关键设备的SSR进行一次绝缘电阻测试，提前发现绝缘性能下降问题。
在易受电压冲击的场合，确保SSR配备压敏电阻等过压保护器件。
采购与选型建议：
额定电流选型：建议按负载额定电流的1.5-2倍选择SSR额定电流，例如负载电流20A时应选择30-40A的SSR，确保长期工作不过载-。
额定电压选型：SSR的额定电压应至少为电源电压峰值的1.5倍，并留有足够的过压裕量。
散热匹配：选型时必须同步考虑散热方案，大电流SSR需配备足够的散热器，必要时增加强制风冷。

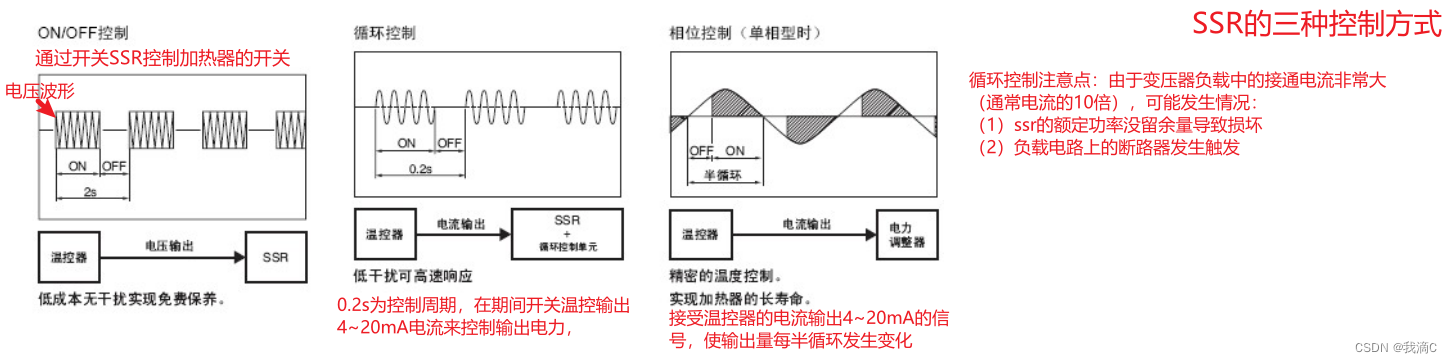

开关类型选择：根据负载特性选择过零型SSR（适合阻性负载，降低电磁干扰）或随机导通型SSR（适合感性负载，响应更快）-。
