《功放原理图速读速检指南：从看懂电路到精准维修（音响维修场景适用）》

引言

音频功率放大器作为音响系统中将微弱音频信号放大到足以驱动扬声器的核心环节，广泛应用于家庭影院、车载音响、KTV设备及Hi-Fi高保真系统等场景-1。功放电路长期工作在高电压、大电流、高温度环境中，故障率相当高-2。

对于初入音响维修领域的新手，本文将从最基础的原理图识读入手，讲透万用表检测功放芯片的步骤和关键判断标准；对于有一定经验的维修人员和质检人员，本文提供车载功放专业检测标准、示波器配合信号发生器的进阶测量技巧，以及工厂批量检测的实用方法。无论你属于哪一类读者，掌握功放原理图的识读技巧和规范的检测流程，不仅能快速定位故障点、提升维修效率，更能有效规避带电检测带来的安全风险。

一、前置准备

1.1 音响维修场景下功放检测核心工具介绍

工欲善其事，必先利其器。根据不同的使用场景和检测精度需求，功放检测工具可分为基础款和专业款两个层级。

基础款（新手必备，适配家庭音响维修和爱好者初探）：

• 数字万用表：测量电压、电流、电阻的核心工具。新手优先选用带二极管测试档（标有二极管符号）和电容档的自动量程万用表，便于检测功放管PN结导通性和滤波电容容量。测量功放输出电压时，建议使用DC 200mV档位测试输出端的直流偏移-。

• 防静电腕带：功放管是非常敏感的元器件，只要一点点静电就可能对它造成损坏-。新手必须佩戴防静电手环，防止静电击穿MOS管或功放芯片-49。

• 镊子、螺丝刀：用于拆卸电路板和处理小零件，注意使用非磁性螺丝刀，避免磁化变压器-。

• 信号源（手机或MP3播放器+3.5mm音频线） ：用于向功放输入测试信号，验证动态性能。

• 喇叭负载：用于测试功放实际输出音质，推荐使用旧音箱或4Ω/8Ω假负载电阻（50W以上）。

专业款（适配专业维修店、工厂流水线和质检环节）：

• 音频分析仪（如Audio Precision APx555B） ：专业检测总谐波失真加噪声（THD+N），底噪低至0.00017%，用于精确测量20Hz-20kHz频段内的失真度是否≤0.05%-16。

• 函数信号发生器（如Keysight 33522B） ：产生20Hz-20kHz正弦波、方波等标准测试信号，用于精准检测功放的频率响应特性（20Hz-20kHz ±0.5dB平坦度）和互调失真（IMD）-16。

• 数字示波器（如Tektronix MDO3104） ：直观观测功放输出波形是否失真，配合信号发生器定位信号链故障节点-16-。

• 负载电阻箱（2Ω-16Ω可编程） ：模拟不同阻抗的扬声器负载，用于测量功放在额定负载下的连续功率输出-16。

• 频谱分析仪：用于检测射频功率放大器的输出功率和增益水平-。

• 高压隔离变压器：维修工业级或大功率功放时确保操作人员安全。

1.2 音响维修功放检测安全注意事项（重中之重）

功放维修涉及高电压、大电流，安全始终是第一准则。以下4条核心注意事项需严格执行：

① 断电操作与放电规范：在进行任何测量之前，务必确保功放与交流电源断开连接，拔掉电源线。尤其要注意电源滤波电容的放电——大功率功放的滤波电容（容量可达10000μF以上）在断电后仍可能存储高达±50V以上的电压，放电不当极易导致触电或烧坏万用表。操作前，用功率电阻或带绝缘柄的螺丝刀将电容正负极短接放电，确保电压归零。

② 高压防护（重中之重） ：功放内部电路工作在高电压环境中，部分功放电源电压可达±45V甚至更高-。切勿带电触摸电路板上的任何裸露导体。在检测过程中，建议先将功放供电电压降低（例如原±45V的功放，可用±20V供电测试），待确认电路基本正常后再恢复标准电压-。

③ 防静电措施：功放芯片和场效应管对静电极其敏感。维修时务必佩戴防静电腕带，使用防静电工作台，禁用化纤毛刷刷尘（防止静电积累），推荐使用猪鬃毛刷配合真空泵除尘-。

④ 信号输入端短接与输出端悬空检测：在维修功放电路时，务必先将功放信号输入端对地短路，避免外部杂波信号误触发放大电路造成异常输出-。同时，检测功放管或更换元件后首次上电时，不接音箱负载，仅用万用表测量输出端直流电压是否接近0V，确认无直流偏移后再接负载测试。

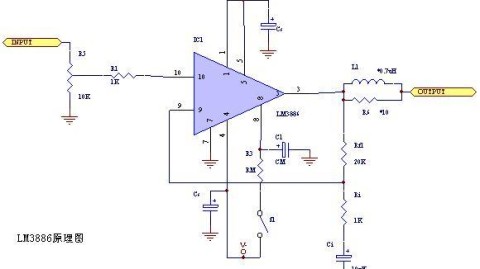

1.3 功放基础认知——看懂原理图的“四块拼图”

要精准检测功放好坏，首先得看懂它的原理图。功放电路无论多么复杂，通常由以下四个功能模块组成，理解这些模块的结构特点和作用，是如何测量功放好坏的基础：

① 电源电路：将交流220V转换为功放工作所需的多组直流电压（如±15V供前级、±45V供后级功率放大）。查看原理图时，重点关注整流桥堆、大容量滤波电容（如10000μF/63V）、稳压芯片（如LM7812/7912）等关键元件的位置和参数。电源电路是功放的“心脏”，其好坏直接影响整机能否正常启动。

② 前级放大电路：对CD机、手机等音源输入的微弱信号进行电压放大和音效处理（音量调节、音调控制、声道平衡等）。前级部分通常采用运算放大器芯片（如NE5532、TL072、LM324），在原理图中查找这些运放芯片及其外围的反馈电阻和耦合电容-58。

③ 后级功率放大电路（核心） ：将前级输出的信号进一步进行电流放大，产生足够功率驱动扬声器。后级是功放中故障率最高的部分，因其工作在大电流、高发热状态下。后级电路可细分为差分输入级、电压放大级、推动级和功率输出级，在原理图中重点关注功率管（如IRF840、2SC5200/2SA1943对管）及其发射极电阻（0.1Ω-0.47Ω）--36。

④ 保护电路：当功放输出中点电压偏离0V、发生过流或过热时，保护电路会切断输出继电器或旁路信号，保护扬声器和功放管不被烧毁。在原理图中查找保护芯片（如uPC1237）及其外围的取样电阻和中点电压检测网络-2。

理解这四个模块的信号流向（从电源→前级→后级→扬声器）和功能分工，就等于掌握了看懂功放原理图的“方法论” ——后续的检测步骤完全可以按此逻辑逐级推进。

二、核心检测方法

2.1 功放目视检测法（音响维修新手快速初筛）

在动用万用表之前，目视检测是发现功放表面故障最简单直接的方法，尤其适合家庭音响维修场景下的初步判断。

操作流程：

第一步：拆卸功放外壳，在充足光线下仔细观察电路板。重点查看元件是否有烧焦痕迹、变色、裂纹或脱落。特别注意：大功率电阻（色环较粗的电阻）表面是否发黑开裂；电解电容顶部是否鼓包或漏液（顶部十字防爆纹凸起）；电路板背面焊点是否有虚焊、脱焊的环形裂纹。

第二步：嗅闻异常气味。烧焦的塑料味或刺鼻的电解液气味，往往指示着元件已经损坏——尤其是电源滤波电容爆浆或功率管击穿烧毁。

第三步：检查散热片固定情况。功放芯片与散热片之间的导热硅脂是否干涸、散热片固定螺丝是否松动。散热不良是功放最常见的“死因”之一，尤其是在夏天高温环境中-24。

第四步：观察保险丝状态。查看电源输入端的保险丝是否熔断（玻璃管保险丝内部金属丝断裂或发黑）。若保险丝熔断，说明后级存在严重短路故障，不可直接更换保险丝强行通电。

判断标准：发现以下任一特征，即可初步判定存在故障——电容鼓包漏液（失效或容量下降）、电阻表面炭化（开路或阻值剧变）、焊点环形裂纹（虚焊导致接触不良）、保险丝熔断发黑（严重短路）。

2.2 万用表检测功放好坏方法（新手重点掌握）

万用表是检测功放最常用、最实用的工具，以下按照功放的核心部件分模块讲解，步骤清晰，新手可直接对照操作。

模块一：电源电路检测

第一步：静态电阻检测（断电）

将万用表调到电阻档（200Ω档或2kΩ档），测量电源输入端的火线和零线之间的阻值。正常值应为几十千欧以上（因变压器初级线圈电阻和电容充电效应）。若阻值接近0Ω，说明电源输入回路存在严重短路（整流桥击穿、滤波电容击穿或变压器初级短路）。

第二步：整流滤波电路检测（断电）

测量整流桥的输出端（正负电压输出脚）对地的阻值。正常时应有电容充电效应——万用表表笔搭上后阻值从低逐渐升高（充电过程）。若阻值始终接近0Ω，说明滤波电容击穿短路或整流桥内部二极管击穿。

第三步：上电电压检测（通电，注意安全！）

确认目视和电阻检测无异常后，接好防触电措施，通电测量：

• 用万用表直流电压档测量整流桥输出端电压：在220V输入下，整流滤波后电压约为交流输入电压的1.4倍（例如双35V交流输出对应约±49V直流）。若电压异常偏低（如±49V只有±20V），可能为滤波电容容量下降或整流桥部分损坏。

• 测量稳压芯片的输出电压（如±15V、±12V等）：参考原理图上的标注值，偏差超过±10%即视为异常。

• 测量功放管集电极（或漏极）供电电压：应与整流滤波输出电压基本一致，若明显偏低可能为供电线路断路或滤波电容严重老化。

模块二：功放管（功率管）检测

功率管（也称功放管）是功放后级中最关键也最容易损坏的元件。要用万用表检测功放管的好坏，可以按照以下步骤进行：

NPN型双极型功率管检测：

• 将万用表调到二极管测试档（标有二极管符号）。

• 红表笔接基极（B），黑表笔接发射极（E）：正常显示约0.6-0.7V（硅管正向压降），反接应显示无穷大（OL）。

• 红表笔接基极（B），黑表笔接集电极（C）：正常显示约0.6-0.7V，反接应显示无穷大。

• 红表笔接集电极（C），黑表笔接发射极（E）：正常应为无穷大（或显示高阻值），若显示短路（0V）说明CE结击穿-。

PNP型双极型功率管检测： 表笔极性相反，黑表笔接基极时BE结和BC结导通显示0.6-0.7V。

场效应管（MOSFET）检测（如IRF840、IRFP064等常见功放管）：

• 将万用表调到二极管档，红表笔接源极（S），黑表笔接漏极（D）：正常应显示内部体二极管的正向压降（约0.4-0.7V），反接应为无穷大。

• 测量栅极（G）对源极（S）的阻值：正常应为高阻值（兆欧级），若阻值过低（千欧级）说明栅极氧化层击穿损坏-36。

判断标准：任一PN结短路（显示0V）或开路（任何方向均无穷大），或CE/DS间短路，即可判定功率管损坏，需更换同型号配对管-22。

模块三：功放芯片（集成电路）检测

功放芯片将输入级、驱动级和输出级集成在一个封装中，常见的有LM1875、TDA7294、TDA2006等-。用万用表检测功放芯片的好坏可以按照以下步骤操作：

第一步：测量输入电压。将万用表调到直流电压档，红色探针连接到芯片的电源正极引脚（对照原理图查找VCC或VDD引脚），黑色探针连接到地线。测量值应与原理图标注的电源电压一致（如±15V、±25V等），偏差超过±10%时可能是供电电路问题或芯片内部短路拉低了电压-49。

第二步：测量输出端直流电压。将万用表调到直流电压档（200mV档），将输入端对地短路（确保无信号输入），红色探针连接到芯片的输出引脚，黑色探针连接到地线。正常时输出端直流电压应接近0V（通常在±100mV以内）。若输出端出现明显的正或负直流电压（如+10V或-10V），说明芯片内部输出级损坏或电路自激-49。

第三步：测量芯片供电脚对地阻值。断电后，用万用表电阻档测量电源引脚对地的阻值，正常应为几千欧以上。若阻值仅几十欧姆，说明芯片内部短路损坏，需更换-36。

第四步：信号追踪检测（进阶） 。在确认供电正常后，用信号发生器输入1kHz正弦波，用示波器观察芯片输入引脚是否有信号波形，再观察输出引脚波形是否被正常放大。若无输出波形而输入波形正常，说明芯片损坏-49。

2.3 音频专业仪器检测法（进阶精准检测）

对于专业维修人员和工厂质检场景，仅靠万用表远远不够——需要用音频分析仪、信号发生器和示波器进行精准的性能验证。

检测依据标准：专业音频放大器检测需依据IEC 60268系列标准与GB/T 12060.5规范实施，重点验证频率响应范围、总谐波失真（THD+N）、信噪比（SNR）等关键参数-16。

核心检测项目及指标：

工厂批量检测流程：在生产线质检场景中，通常采用自动化的音频测试系统。将待测功放接入标准负载（8Ω/4Ω），使用音频分析仪（如Audio Precision APx555B）自动扫频测试20Hz-20kHz范围内各频点的失真度和增益平坦度，生成测试报告并判定合格/不合格。批量检测时还需注意测试环境的温湿度控制，避免外部噪声干扰测量结果。

三、补充模块

3.1 不同类型功放的检测重点

根据放大电路的导电方式，功放可分为A类、AB类、D类、T类等类型，不同类型的检测重点各有侧重：

A类功放：效率最低（约20%-30%）、发热量巨大，但失真最小、声音最好-。检测重点：静态电流（静态工作点）是否在正常范围（通常数百毫安甚至更高），散热系统是否正常工作，输出管温升是否过快。A类功放关机后散热片仍会保持较长时间的高温，需注意冷却后再操作。

AB类功放：效率中等（约50%-60%）、失真偏小、性价比高，是目前家用功放的主流-。检测重点：交越失真（小音量时声音是否“发飘”、低音是否糊成一团），中点直流电压（应接近0V），静态偏置电流是否适当-24。可用万用表DC 200mV档测量输出端直流偏移，正常应在±100mV以内-。

D类（数字）功放：效率最高（可达90%以上）、体积小、发热低，但谐波失真在接近满功率时会急剧增大-。检测重点：开关频率是否稳定（通常在300kHz-1MHz范围内），LC滤波器是否正常（输出波形中不应出现高频载波分量），过热保护电路是否灵敏。检测D类功放时，示波器探头的接地线应尽量短，避免引入额外的寄生电感干扰测量。

T类功放：采用数字功率处理技术，兼具AB类的音质和D类的高效率-60。检测重点：参考电压引脚（REF）的电压是否稳定（如TA2024的REF引脚应为1.0V左右），过流保护引脚（OVERLOADB）是否被触发，输入耦合电容是否正常-60。

3.2 音响维修功放检测常见误区（避坑指南）

基于大量维修案例，以下5个高频检测误区值得警惕：

误区①：功放通电后直接测中点电压。正确做法：将输入端对地短路后再测量，否则外部杂波信号会被放大，导致中点电压读数不准，误导故障判断。

误区②：盲目更换保险丝。看到保险丝熔断就直接换上同规格新保险丝通电，结果新保险丝再次熔断，甚至烧坏更多元件。正确做法：先排查短路故障点（整流桥、滤波电容、功率管），确认修复后再更换保险丝-22。

误区③：用万用表电阻档测量在路元件。电路板上其他并联元件会干扰测量结果，导致误判（如并联小电阻会使大电阻测值偏低）。正确做法：有疑问时将元件一端焊下来再测，或对照原理图分析并联回路的影响。

误区④：忽视环境因素对检测的影响。功放在高湿度环境中易受潮导致漏电，在高灰尘环境中散热孔堵塞造成过热保护。维修前应确认功放已在正常环境温度（-10℃至+40℃）和相对湿度（40%-80%）下放置足够时间-。

误区⑤：只测输出不测输入。功放无声的故障可能来自前级信号通路而非功放后级。正确排查顺序：从信号输入端开始逐级向后测量，直到找到信号中断或异常的位置。

3.3 音响维修功放失效典型案例（实操参考）

案例一：功放通电无反应、电源灯不亮

故障现象：一台家用AV功放，插入电源后整机无任何反应，电源指示灯不亮，按开机键无效。

检测过程：首先进行外观检查，未发现明显烧焦痕迹。打开机壳后，用万用表电阻档测量电源输入端保险丝——发现保险丝已熔断。更换同规格保险丝后再次测量输入端阻值仍偏低，说明存在短路。继续排查，用二极管档测量整流桥各引脚间阻值，发现整流桥内部一只二极管已击穿短路。进一步检测发现，整流桥输出端的滤波电容顶部轻微鼓包，用万用表电容档测量其容量已从标称10000μF下降至不足3000μF-22。

解决方法：更换同规格整流桥和滤波电容，安装新保险丝后通电测试，电压恢复正常，功放顺利启动。此案例说明电源电路是功放“通电无反应”故障的第一排查对象，按“保险丝→整流桥→滤波电容→变压器”的顺序排查最为高效。

案例二：低音炮功放板一通电就烧功放管

故障现象：一台狄芬尼提低音炮功放板，通电时发出“扑”的一声后指示灯熄灭。打开机箱后发现电源保险丝熔断、高压整流桥击穿短路、IRF840场效应功放管击穿、0.1Ω电阻烧坏开路-36。

检测过程：将所有损坏元件更换后通电，功放管瞬间再次击穿。反复查找发现，正负供电电压不对称（+160V和-150V），分析原因是±155V供电来自两只滤波电容串联分压，其中一只电容容量降低导致分压比例失调，使功放管工作在异常偏置状态而烧毁-36。

解决方法：更换容量匹配的滤波电容对，同时将周边易老化的CBB电容和电解电容一并换新。重新调试后供电电压恢复对称，功放正常工作-36。此案例的核心教训：更换功放管后，必须首先确认供电电压的对称性——电压不对称是导致新换功放管再次烧毁的隐藏“元凶”。

四、结尾

4.1 功放检测核心（音响维修高效排查策略）

结合以上内容，本文提炼出一套分级排查策略，按此流程操作可系统化定位故障：

快速初筛（5分钟）：目视检查烧焦/鼓包元件 → 嗅闻异味 → 检查保险丝状态 → 检查散热片固定情况。发现明显故障点直接进入修复阶段。

静态电阻检测（10分钟，断电状态）：测量电源输入端对地阻值 → 测量整流桥输出端对地阻值（观察电容充电效应） → 测量功率管各PN结导通性 → 测量功放芯片供电脚对地阻值。发现异常元件即标记替换。

上电电压检测（15分钟，通电状态，注意安全）：先不接负载 → 测量整流滤波输出电压 → 测量各稳压芯片输出电压 → 测量功放输出端中点直流电压（输入端对地短路）→ 确认无异常后接负载进行动态测试。

专业仪器精测（适用于专业维修和质检）：音频分析仪测THD+N和频率响应 → 信号发生器+示波器测波形失真 → 功率计测额定输出功率 → 批量检测时配合自动化测试系统。

按此“目视→电阻→电压→仪器”四步排查法，绝大多数功放故障可在30分钟内定位。

4.2 功放检测价值延伸（音响维护与采购建议）

日常维护建议：

• 定期（每半年）清理功放内部灰尘，注意使用猪鬃毛刷和真空泵，禁用含碳钢磁性螺丝刀，防止磁化变压器-。

• 确保功放放置在通风良好的位置，周围留出至少10cm散热空间，避免阳光直射和靠近热源-。

• 控制环境温湿度：理想工作温度18-25℃，相对湿度40%-60%-。南方梅雨季节建议使用除湿机，防止电路板受潮漏电。

• 定期检查导热硅脂是否干涸，尤其对于工作在高发热环境的大功率功放。

采购与校准建议：

• 选购功放时，关注“额定输出功率”而非峰值功率或音乐功率——只有额定功率才是功放可持续无失真输出的真实指标-。

• 专业音频放大器的检测需依据GB/T 12060.5标准执行，采购时可要求供应商提供符合该标准的出厂检测报告-16。

• 对于车载音频功放，可参考T/CAIACN 011-2024团体标准的技术要求进行验收测试-11。

• 校准功放静态偏置电流时，务必使用原厂技术手册提供的标准值，不同型号功放的偏置电流差异较大，不可通用。
