想用LabVIEW实时采集信号并高效存储？实验室数据、工业振动曲线、汽车传感器信号——不同场景对应不同的存储策略。本文从零拆解TDMS、LVM、CSV三大格式的选型逻辑，手写三种递进式波形保存方法，配合两个真实行业故障案例，帮你避坑踩过的数据丢失、重复弹窗、读取错位等问题。无论你是刚接触LabVIEW的新手，还是需要搭建自动化测试系统的工程师，都能找到适合的波形数据保存方案。
一、前置准备：打好波形数据存储的基础
1.1 LabVIEW波形存储核心工具包介绍
在LabVIEW中保存波形数据，主要依赖
基础款——新手必备（适配实验室初学、教学演示场景）
Write Waveform to File (Digital) VI：LabVIEW波形文件保存的核心专用VI，可直接将波形簇数据写入文件，支持.dat、.txt等扩展名-1。
Write to Spreadsheet File VI：将波形数据转换为表格格式写入文件，适合生成CSV供Excel等第三方软件直接打开-6。
Write LabVIEW Measurement File Express VI：通过配置对话框快速完成LVM格式波形存储，无需深入编程，适合初学者快速上手-5。
专业款——适配批量/高精度检测场景
TDMS Open/Write/Close：面向工业自动化、嵌入式测控等场景的高性能二进制存储方案，通过分层任务调度和TDMS文件格式应用，确保实时性、可靠性与数据管理效率间的平衡-14。
NI-DAQmx数据采集驱动中的内置存储功能：支持边采边存，与数据采集硬件深度耦合，适用于PXI/PXIe系统的高速数据流盘。
工具选择标准：实验室入门选用LVM/CSV轻量级格式；生产线质检需选用TDMS兼顾性能与可读性；汽车现场测试需搭配PXI硬件使用DAQmx内置存储以匹配采样率要求。
1.2 LabVIEW波形存储安全注意事项（重中之重）
波形数据保存涉及文件I/O和数据采集两大任务，以下是4条核心安全规范：
采集与存储任务分离：避免在高速采集循环内直接执行文件写入操作。实测TDMS写入耗时约1-5ms/次，若与采集置于同一循环，可能阻塞采集线程导致数据丢失。应采用双循环架构——高优先级循环专注数据采集，低优先级循环负责文件存储-14。
文件路径必须显式指定：若file path输入未连线，VI每次执行会弹出系统文件对话框。在自动化测试场景中，这将导致程序阻塞等待用户操作，同时触发“程序无法跟上硬件采集的速度”的采集溢出错误-20。务必在编程时将路径写死或通过配置文件动态读取。
文件引用资源管理：每次打开文件后必须调用Close VI释放资源。循环边界使用移位寄存器（Shift Register）传递文件引用（File Ref）与错误状态，可有效避免资源泄漏-14。
实时系统路径适配：若使用CompactRIO等实时目标设备，需注意不同RTOS的路径格式差异——VxWorks/Phar Lap使用
c:\data\file.tdms，Linux RTOS使用/c/data/file.tdms-14。建议使用条件编译（Conditional Compilation）区分平台路径格式。
1.3 LabVIEW波形数据基础认知（适配精准存储）
LabVIEW中的波形数据以波形簇（Waveform Cluster）的形式存在，一个完整的波形簇包含三个核心元素：时间戳（t0）——波形的起始时刻；采样间隔（dt）——相邻采样点之间的时间差，单位为秒；Y轴数据（Y Array）——各采样点的幅值数组-4。
理解这一数据结构至关重要，因为文件写入时，不同格式对这组信息的处理方式截然不同：
TDMS：完整保留t0、dt和Y数组，支持多通道分组存储，回放时可直接还原原始波形。
LVM：基于ASCII编码的轻量级格式，header中存储元数据，主体存储Y数组，支持多segment追加写入-5。
CSV：仅保留数值数组，t0和dt需单独记录或从文件名中推断，适合跨平台数值分析。
波形数据存储的核心参数包括采样率（决定时间分辨率）、记录长度（决定单次存储的数据点数）和通道数（决定文件结构）。根据这些参数，可以预估单次存储的数据量并选择合适的格式。
二、核心检测方法——波形存储三大递进路径
2.1 快速截图导出法（新手初筛波形图像）
适用场景：无需保留完整数值数据，仅需保存波形图像用于报告、文档或快速记录验证结果的场景。
操作步骤：

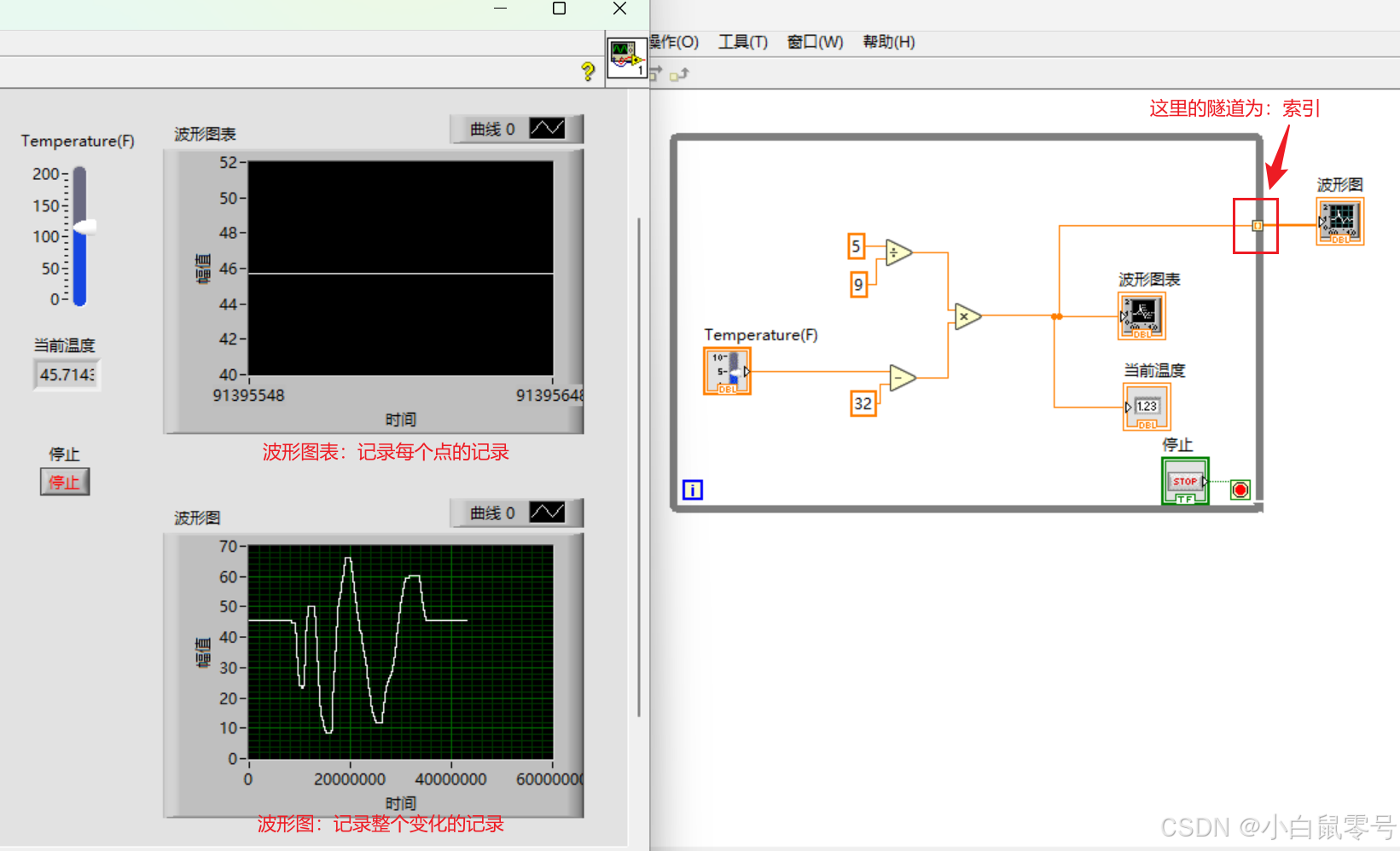

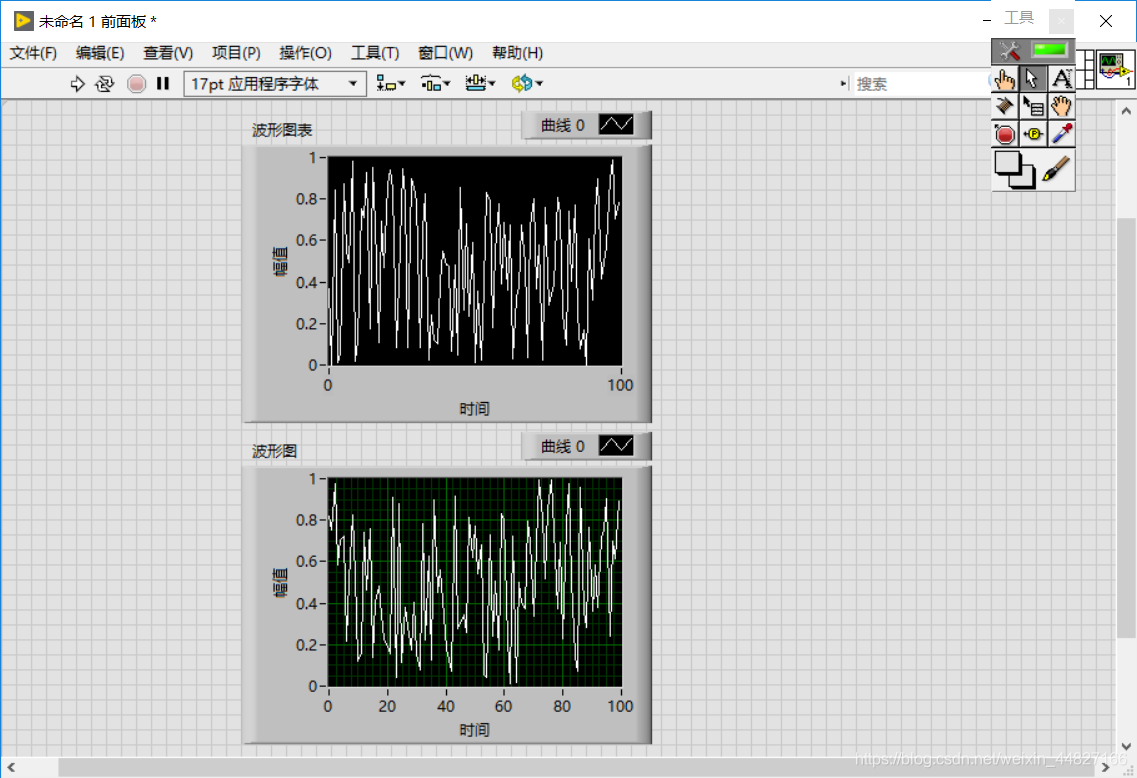

手动导出：在LabVIEW前面板中，右键单击波形图（Waveform Graph）或波形图表（Waveform Chart），从快捷菜单中选择“导出»导出简化图像”-2。
在提示对话框中选择图片文件类型（JPEG、PNG、BMP）、存放路径并填写文件名。
编程导出：在程序框图中右键单击波形图，选择“创建»调用节点»获取图像”-2。
将“获取图像”调用节点的Image Data输出连线到“写入JPEG文件”VI（或BMP/PNG对应VI）的输入图像数据端口-2。
配置输出路径后运行程序，即可自动将波形图保存为图像文件。
判断标准：图像文件成功生成于指定路径且内容与前面板显示一致即表示操作成功。
注意要点：使用“导出图像”调用节点时，若前面板处于关闭状态则不会创建图像文件；使用“获取图像”调用节点则不受前面板状态影响，即使子VI前面板关闭也能正常生成图像-2。
行业适配：汽车测试工程师在ABS传感器功能测试中，常需要将传感器输出的方波波形截图归档至质检报告-28；工业设备巡检员在振动监测时，用截图记录异常波形供后续专家分析-10。
2.2 通用仪器存储法（新手重点掌握——LVM格式）
适用场景：实验室数据采集、教学演示、需要保留完整数值且希望用文本编辑器直接查看波形数据的场景。
LVM（LabVIEW Measurement File）是LabVIEW原生支持的轻量级ASCII格式，其最大优势是——用记事本就能打开查看波形数值，适合入门学习和数据快速验证-5。
操作步骤：
在程序框图中放置Write LabVIEW Measurement File Express VI（函数选板→编程→文件I/O→写入测量文件）。
双击VI打开配置对话框，进行以下核心设置：
文件路径：必须显式指定完整路径（如
C:\data\waveform.lvm），切勿留空（否则会反复弹出文件选择对话框）。操作模式：选择“保存至单文件（覆盖）”覆盖旧数据，或“保存至系列文件”按时间戳生成新文件。
文件格式：选择LVM（Text）格式——基于ASCII编码，文本编辑器可直接打开查看-5。
分段（Segment）设置：选择“一个文件一个段”，每次写入生成新segment，文件末尾追加新的波形数据-5。
将采集到的波形数据连线至VI的波形输入端口。
运行程序，波形数据将写入指定LVM文件。
判断标准：用文本编辑器打开LVM文件，应看到以End_of_Header为分隔的头部信息，其后为波形Y轴数值数据-5。
行业实用技巧：当需要快速检查采集是否正确时，打开LVM文件直接查看数值是最快的验证手段。但请注意，LVM文件header中的属性是固定的，通过LabVIEW API无法增加用户自定义属性-5。
注意要点：LVM格式基于ASCII编码，存储相同信息量时文件体积比TDMS大约50%以上，且读写性能较低。适用于对文件大小和性能要求不高的教学演示、实验室小规模数据采集等场景-5。
2.3 行业专业存储法（进阶精准——TDMS格式）
适用场景：工业自动化产线质检、汽车NVH测试、高速数据流盘、多通道同步采集等对存储性能和文件结构化有高要求的专业场景。
TDMS（Technical Data Management Streaming）是NI专为测试测量行业设计的高效二进制存储格式，具有以下核心优势：二进制存储使文件体积较文本格式节省约50%空间；支持分组（Group）与通道（Channel）结构化存储；兼容LabVIEW与Excel、DIAdem等第三方工具-14。
操作步骤：
文件打开：放置TDMS Open VI，文件路径建议使用动态日期命名（如
/c/data/20260421_test1.tdms），操作模式选择“Replace or Create”确保每次运行生成新文件，避免数据覆盖-14。数据写入：放置TDMS Write VI，配置以下输入：
数据输入：从数据采集缓冲区读取波形数组，通过Array Subset截取各通道数据。
元数据配置：为分组名（Group Name）和通道名（Channel Name）创建常量（如Group为“Vibration_Test”，Channel为“Channel1_Voltage”），增强文件可读性-14。
定时写入：在低优先级循环中调用，建议写入间隔远大于单次写入耗时（如写入间隔1s > TDMS写入耗时1-5ms）-14。
错误处理：使用错误簇（Error Cluster）贯穿所有TDMS节点，通过“Or”门逻辑合并停止按钮与错误信号，确保程序异常时安全关闭文件-14。
文件关闭：放置TDMS Close VI，释放文件引用，避免资源泄漏。
读取验证：使用TDMS Read VI可回放存储的波形数据，支持按分组名和通道名灵活读取-38。
判断标准：TDMS文件成功生成后，在NI DIAdem或LabVIEW中打开应能完整还原原始波形，包括t0、dt和Y数组的全部信息。
行业实用技巧：在工业设备状态监测场景中（如数控机床振动数据实时采集），建议采用双循环架构——高优先级循环（定时100ms）负责采集，低优先级循环（1s）负责TDMS写入，实测循环抖动低于5%-14。
在线检测技巧：使用CompactRIO等实时目标设备时，支持在线写入USB/SD卡扩展存储（路径如U:\log\data.tdms），无需拆机即可完成数据本地化存储-14。
2.4 CSV格式补充存储法
适用场景：波形数据需导出至Excel、MATLAB、Python等第三方软件进行统计分析时的兼容性存储方案。
操作步骤：
将波形簇中的Y数组通过“波形解绑（Unbundle Waveform）”VI提取为一维数组。
使用Write to Spreadsheet File VI，将数组以逗号分隔（CSV）格式写入文件。
文件扩展名使用
.csv，便于Excel直接识别打开。
判断标准：生成的CSV文件可在Excel中打开，每行对应一个数据点或一个通道，数据完整无错位-6。
注意要点：CSV格式不保留波形的时间戳（t0）和采样间隔（dt）信息。建议在文件第一行额外写入元数据，或在文件名中包含时间信息（如waveform_dt0.001_20260421.csv），否则回放时无法重建准确的时间轴。
三、补充模块
3.1 工业自动化VS汽车电子VS实验室研究的波形存储重点
根据LabVIEW波形数据存储的典型行业场景，不同类型项目的存储侧重点差异显著：
工业自动化场景（产线质检、设备状态监测）
存储核心：实时性与可靠性并重，需确保数据零丢失。建议采用TDMS格式配合双循环架构，高优先级循环专注采集（定时100ms），低优先级循环负责写入（1s），避免采集阻塞-14。
文件组织：按设备ID+日期分组存储，便于产线追溯。TDMS的分组-通道结构天然适配多传感器数据管理-14。
典型应用：数控机床振动数据实时采集与存储。
汽车电子场景（ABS传感器测试、NVH分析、电动座椅检测）
存储核心：信号完整性至关重要。在ABS传感器功能测试中，需精确存储方波信号的频率、占空比、上升时间等参数，采样率需匹配传感器输出特性-28。
文件组织：多通道同步存储（如8路加速度+10路温度），TDMS的分组功能可清晰区分不同测点类型-10。
典型应用：基于PCI-6220和LabVIEW的ABS传感器自动化测试系统，实现信号波形存储与后续分析-28。
实验室研究场景（教学演示、学术数据采集）
存储核心：可读性与便携性优先。LVM或CSV格式足够满足需求，文件可直接用文本编辑器或Excel打开验证-5。
文件组织：按实验编号+时间戳命名，每个实验生成独立segment追加到同一文件。
典型应用：冲击电流测控系统中波形显示与存储读取-。
3.2 LabVIEW波形数据存储常见误区（避坑指南）
以下是基于实际工程反馈的5个高频检测误区：
误区一：将文件保存操作放在高速采集循环中。实测TDMS写入耗时1-5ms/次，与高速采集（如250kS/s）置于同一循环将严重阻塞采集线程，导致数据丢失或采样点缺失。正确做法：采用双循环架构，采集与存储分离-14。
误区二：file path输入留空依赖对话框。反复出现“选择待保存文件”对话框的根本原因，是file path未连线导致程序每次写入都弹窗。点击数次后又出现“程序无法跟上硬件采集的速度”，说明采集线程已被弹窗阻塞-20。正确做法：显式指定文件路径，或使用配置文件动态读取。
误区三：忽略波形显示兼容性问题。有用户反馈在生成应用程序后，波形出现部分丢失现象（波形断了一小段无法显示），通过加粗波形线条和设置抗混叠属性可规避-19。正确做法：在程序框图中设置波形图属性节点的抗混叠为真。
误区四：保存二进制文件后转换TXT结果错乱。有工程师反映使用6023E采集卡采集振动数据，保存的二进制文件转换成TXT后结果不对-。正确做法：使用TDMS或LVM格式替代自定义二进制格式，避免格式转换引入错误。
误区五：读取存储文件时忽略segment结构。使用Write LabVIEW Measurement File写入多段数据后，若读取时未正确处理segment，可能只读取到单笔波形且顺序错乱-。正确做法：使用Read LabVIEW Measurement File时正确配置段索引参数。
3.3 行业典型案例（实操参考）
案例一：工业设备振动监测中的TDMS存储实践
在工业自动化领域，某设备监测系统需要实时采集数控机床的8通道振动信号并长期保存。项目采用LabVIEW Real-Time模块配合CompactRIO硬件，实现分层任务调度架构。存储方案选用TDMS格式，按设备ID和日期分组（如/c/machine01/20260421_vibration.tdms），每组内包含8个通道的独立波形数据。通过双循环架构——高优先级循环以100ms间隔采集、低优先级循环以1s间隔写入——成功实现了连续48小时无数据丢失的稳定运行-14。
经验：TDMS的分组-通道结构化存储极大简化了数据分析阶段的多通道波形提取流程；双循环分离采集与存储是避免数据丢失的关键设计。
案例二：ABS传感器测试中的波形存储与故障诊断
在汽车电子领域，基于PCI-6220数据采集卡和LabVIEW的ABS传感器自动化测试系统中，需要精确采集霍尔传感器输出的方波信号并存储用于后续分析。存储选用LVM格式作为调试阶段的快速验证手段，正式产线切换至TDMS格式保证性能。一次测试中，某批次传感器的输出波形出现异常——幅值衰减超过20%，通过回放存储的波形文件与标准波形逐点对比，定位到传感器内部磁阻元件存在批次性缺陷-28。
经验：波形存储不仅是记录数据，更是故障追溯的核心依据。建议在文件名或文件头中包含测试条件（温度、转速等）以提升分析效率。
四、结尾
4.1 LabVIEW波形数据存储核心策略（多行业高效路径）
结合LabVIEW波形存储在不同行业场景中的实际应用，提炼出以下分级存储策略：
| 场景类型 | 推荐格式 | 核心要点 |
|---|---|---|
| 教学演示/实验室入门 | LVM（快速截图） | 右键导出图像即可，无需编程 |
| 小规模数值记录 | CSV（Write to Spreadsheet File） | 兼容性强，Excel直接打开 |
| 多通道高速数据流盘 | TDMS（TDMS Open/Write/Close） | 双循环架构，采集与存储分离 |
| 汽车/工业现场实时采集 | TDMS + CompactRIO + USB扩展存储 | 在线写入，无需拆机 |
高效排查逻辑：遇到存储问题时，按以下顺序排查——检查文件路径是否显式指定 → 检查存储操作是否位于采集循环内 → 检查文件引用是否正确关闭 → 检查磁盘空间是否充足。
测量LabVIEW波形数据保存好坏的步骤：成功写入后，使用对应读取VI回放数据，波形与原始显示一致且无数据丢失即为成功。
4.2 LabVIEW波形数据存储价值延伸（日常维护与开发建议）
日常维护技巧：
定期检查TDMS文件完整性，使用NI DIAdem的批量验证功能快速扫描。
长期存储的波形文件建议按年/月/日分目录存放，避免单文件夹文件数过多影响读写性能。
实时系统部署前，务必在目标设备上验证存储路径的有效性——特别是USB/SD卡扩展存储场景。
开发建议：
使用条件编译适配不同RTOS的路径格式：VxWorks用
c:\data\，Linux用/c/data/-14。利用LabVIEW报告生成工具包自动解析TDMS文件，生成含波形图和统计值的Excel报告-14。
选型建议：根据采样率×通道数×记录时间估算数据量：若单次数据量>10MB，优先选用TDMS；若数据需跨平台共享（如Python/MATLAB处理），CSV虽体积大但兼容性好；若仅用于LabVIEW内部闭环分析，TDMS是效率最优解。
