一、8153芯片是什么？搞懂它才能修对路
8153芯片这个名称容易混淆，市面上存在多款不同的8153芯片，包括瑞昱（Realtek）RTL8153系列USB 3.0千兆以太网控制器、ADI的AD8153信号复用开关芯片、OCP8153 LED恒流驱动芯片以及TI的SN74LV8153串并转换器。本文聚焦消费电子与嵌入式网络设备维修领域最常见的型号——

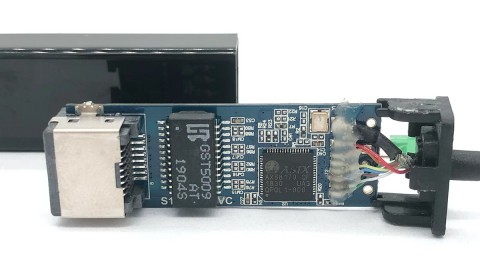

RTL8153支持USB 3.0接口转千兆以太网，内建5V转3.3V稳压器，支持全双工10/100/1000M自适应速率，采用QFN-48封装--。维修和质检中常见的问题包括：网卡不被系统识别、网络频繁掉线、USB 3.0无法识别而USB 2.0正常、驱动安装失败等--。
掌握8153芯片的好坏判断方法，能帮助电子维修人员快速定位网络模块故障，帮助企业质检人员筛选合格元器件，也能让电子爱好者在DIY网络设备时避开翻车风险。
二、消费电子/嵌入式网络设备维修场景下的8153芯片检测前置准备
2.1 8153芯片检测核心工具介绍（消费电子维修版）
基础款（新手必备） ：
数字万用表：选择具备二极管档、电阻档和电压档的基础型数字万用表，用于测量8153芯片各供电引脚电压、对地阻值和短路情况。入门级推荐优利德UT136B+或胜利VC890C+，百元价位即可满足基础检测需求。
高倍放大镜/体视显微镜：用于观察QFN-48封装的8153芯片是否有虚焊、连锡、引脚氧化等物理损伤，这是消费电子维修中判断焊接质量的第一道关卡。
USB测试线/测试板：准备一块已知正常的USB千兆网卡测试板，用于代换法快速判断8153芯片好坏。
专业款（批量检测/高精度诊断） ：
示波器（建议100MHz带宽以上）：测量8153芯片25MHz晶振波形、USB数据线信号质量、各供电轨的纹波情况。示波器是判断芯片时钟是否起振、信号是否正常的黄金标准工具。
热风枪与恒温焊台：用于芯片更换和重植维修。针对QFN封装芯片，建议搭配合适的焊接风嘴和助焊剂-。
逻辑分析仪：用于抓取USB总线通信数据，判断8153芯片与主控之间的协议交互是否正常。
编程器：部分8153芯片内部SPI固件损坏会导致驱动无法安装，可使用编程器重新写入固件恢复功能-。
直流稳压电源：用于给测试板提供稳定供电，便于排查供电问题。
2.2 8153芯片检测安全注意事项（消费电子维修必读）
重中之重：消费电子维修中，8153芯片通常工作在低压环境（5V/3.3V/1.2V），看似安全但仍有以下隐患：
断电操作优先：万用表测量电阻或对地阻值前，必须断开电路板的所有电源，否则会损坏万用表甚至烧毁周边元件。测量电压时则需在通电状态下进行，注意表笔不要短路相邻引脚——QFN-48封装引脚间距仅0.5mm，新手极易发生短路。
ESD静电防护不可忽视：8153芯片内部集成CMOS电路，对静电敏感。维修时建议佩戴防静电手环，或在工作台上铺设防静电垫。干燥季节尤其需要注意。
热风枪操作规范：拆卸/焊接QFN封装芯片时，温度控制在300-350℃，风速调至中低档，均匀加热避免局部过热损坏芯片或吹跑周边小元件。使用刀头烙铁配合助焊剂有助于脱焊操作-。
供电轨确认：8153芯片涉及多路供电（5V输入、3.3V和1.2V内核电压），测量前务必查阅数据手册确认各供电引脚的电压范围，避免误判-。
2.3 8153芯片基础认知（适配消费电子精准检测）
RTL8153系列采用QFN-48封装，四周引脚密集排列，底部有散热焊盘-。其核心架构包含三个主要模块：USB 3.0 PHY（负责与主机通信）、千兆以太网MAC+PHY（负责网络数据处理）和嵌入式MCU与存储器（运行固件）-。
维修检测需要关注的关键参数：
供电电压：VDD33（3.3V）、VDD12_Core（1.2V），以及从USB VBUS输入的5V-
时钟频率：25MHz晶振输入
USB接口：支持USB 3.0/2.0/1.1，USB 3.0超高速传输需保证差分线阻抗匹配
以太网接口：支持10/100/1000M自适应，内置自动交叉校正功能-
工作温度范围：商业级0~70℃，工业级RTL8153AI可扩展至-40~85℃-
三、8153芯片核心检测方法（分层实操）
3.1 8153芯片基础检测法（消费电子新手快速初筛）
无需复杂仪器，目视检查＋手感法快速定位明显故障：
第一步：外观检查
用高倍放大镜检查8153芯片表面是否有鼓包、裂纹、烧焦痕迹或变色
检查QFN封装四周引脚是否有虚焊、连锡、氧化或缺失——这是USB 3.0无法识别的常见原因-
检查芯片周围元件（电容、电阻、晶振）是否有脱落或烧毁
第二步：温度感知法
通电后用手背轻触8153芯片表面（注意防烫）
正常状态：芯片有微温（30-40℃），属于正常工作发热
异常过热：芯片烫手（60℃以上），说明内部存在短路或过流
完全无温度：芯片未通电或内部断路
第三步：代换法（最直观的判断方式）
将疑似损坏的8153芯片所在网卡模块，换到一台已知正常的主机上测试
若换后仍无法识别或工作异常，再用一块已知正常的8153芯片替换回原电路板
代换法是消费电子维修中最常用的快速判断方法，尤其适合没有专业仪器的维修新手-
3.2 万用表检测8153芯片方法（消费电子维修新手重点掌握）
万用表是检测8153芯片好坏最经济实用的工具，重点围绕供电、对地阻值和外围电路三个维度：
第一步：测量供电电压（通电状态下）
将万用表拨至直流电压档（20V量程）
红表笔接8153芯片供电引脚，黑表笔接GND（通常散热焊盘或接地引脚）
测量以下关键点：
USB VBUS（5V输入） ：应在4.75-5.25V范围内
VDD33（3.3V） ：应由内部LDO或外部稳压输出，稳定在3.3V±5%
VDD12_Core（1.2V） ：应由DC-DC或LDO输出，稳定在1.2V±5%-
判断标准：任一供电电压明显异常（如3.3V轨仅1.8V），先排查前端电源芯片和滤波电容
第二步：测量对地阻值（断电状态下）
断电后，万用表拨至电阻档或二极管档
红表笔接GND，黑表笔依次测量各供电引脚和信号引脚的对地阻值
正常对地阻值通常在几百欧姆至几千欧姆之间
短路判断：对地阻值为0或接近0，说明该引脚与地短路，芯片可能已击穿
开路判断：对地阻值为无穷大（显示“OL”），说明内部连接断开
第三步：测量晶振（25MHz）
万用表拨至直流电压档，测量晶振两脚对地电压
正常工作的晶振两脚电压约为1.2-1.6V且略有差异
若一脚为0V、另一脚为3.3V或两脚电压完全相同，说明晶振未起振——可能是晶振本身损坏，也可能是8153芯片内部振荡电路故障
第四步：USB接口差分线对地阻值
测量USB_D+和USB_D-两条数据线对地阻值
正常应在几百欧姆且两条线阻值基本一致
若某条线对地阻值异常（短路或开路），可能说明8153芯片内部USB PHY损坏
3.3 消费电子维修专业仪器检测8153芯片方法（进阶精准检测）
面向批量维修和精准诊断场景，推荐使用示波器和逻辑分析仪进行深度检测：
示波器检测法：
第一步：测量25MHz晶振波形
示波器探头（10×衰减档）接地夹接GND，探针接触晶振任一引脚
正常波形应为正弦波，频率25MHz，峰峰值约1-2V
判断标准：无波形说明晶振或芯片内部振荡电路故障；波形畸变说明晶振老化或负载电容不匹配
第二步：测量USB 3.0超高速信号（SS_TX+/SS_TX-）
使用差分探头或单端探头分别测量差分线对
正常传输时应观察到高速差分信号（最高5Gbps，实际观测眼图）
无信号或信号质量差，说明USB PHY层或上游主机控制器存在问题
第三步：测量以太网差分输出（MDI0±、MDI1±、MDI2±、MDI3±）
在网线连接状态下，测量四对差分信号的波形
正常应有符合1000BASE-T标准的PAM-5调制信号
某对差分线完全无信号，可能对应通道损坏
第四步：测量各路供电纹波
示波器探头置于AC耦合模式，测量VDD33和VDD12_Core的纹波
正常纹波应小于50mV（峰峰值）-
纹波过大说明电源滤波不良，可能影响8153芯片工作稳定性
逻辑分析仪检测法（进阶）：
抓取USB总线上的枚举过程数据，分析8153芯片与主机的握手是否正常
监控I²C或SPI接口（若芯片配置使用这些接口）的通信状态
确认芯片是否成功返回正确的设备描述符和配置信息
批量检测技巧：
工厂/维修站可制作专用8153芯片测试工装，将芯片焊接到测试板上
通过自动化脚本循环执行网络连通性测试（ping包、带宽测试）
记录通过率，筛选不良品
四、补充模块
4.1 消费电子领域不同类型8153芯片的检测重点
RTL8153系列有多个变体，检测重点略有差异：
RTL8153B-VB-CG（标准版）：
封装QFN-48，支持USB 3.0转千兆以太网
检测重点：USB 3.0识别是否正常、网络速率能否协商到1000M-
RTL8153-VC-CG（紧凑版）：
封装QFN-48，体积更小，适用于空间受限的设计-
检测重点：焊接质量、供电稳定性
RTL8153AI（工业级）：
支持宽温工作（-40~85℃），适用于工业计算机和嵌入式设备-
检测重点：高低温环境下工作稳定性、IEEE 1588时钟同步功能
RTL8152B（百兆版）：
RTL8153的百兆简化版本，仅支持10/100M
检测重点：降级模式下能否稳定工作
4.2 8153芯片检测常见误区（消费电子维修避坑指南）
以下5个高频误区可能导致检测误判，新手尤其需要注意：
误区一：只测供电正常就认为芯片完好。供电正常不代表芯片功能正常，晶振、USB PHY和以太网PHY可能单独损坏。建议完成完整的供电→时钟→通信→数据路径三级检测。
误区二：忽略晶振负载电容问题。25MHz晶振本身正常但两脚电压不对称，很可能是负载电容不匹配或虚焊。使用示波器验证波形才是可靠方法。
误区三：USB 3.0不识别就断定芯片坏了。USB 3.0不识别但USB 2.0能识别，往往是USB 3.0差分线布线问题或焊接问题-，应优先排查PCB设计和焊接质量。
误区四：忽略驱动程序兼容性。部分Linux内核版本对RTL8153存在驱动兼容性问题，需要添加USB_QUIRK_NO_LPM内核参数修复-。系统日志是关键判断依据。
误区五：批量检测时忽略供电测试。批量维修时直接上机测试可能因供电不稳导致误判，建议在测试工装中增加供电监测功能。
4.3 消费电子领域8153芯片失效典型案例（实操参考）
案例一：USB 3.0千兆网卡——USB 3.0无法识别但USB 2.0正常
故障现象：一块RTL8153B芯片的USB千兆网卡，插到电脑USB 3.0接口后系统无反应，设备管理器无新设备；换到USB 2.0接口后能正常识别和使用，但网络速率仅限百兆。
检测过程：
外观检查：芯片四周无可见损伤，但USB 3.0差分线附近的电容位置可疑
万用表测量供电：3.3V和1.2V正常
示波器测量USB 3.0超高速差分线：无信号输出
尝试重新焊接电容和芯片引脚后问题依旧
最终锁定原因为PCB布局问题——USB 3.0差分线阻抗不匹配
解决方案：重新设计PCB并优化差分线走线后问题解决-
案例二：智能电视外接USB千兆网卡——间歇性掉线
故障现象：用户购买RTL8153B芯片的USB千兆网卡，起初正常工作，数小时后网卡停止工作，拔插和断电均无效，需重启电视才能恢复-。
检测过程：
更换到其他设备测试网卡本身正常
分析系统日志发现内核报告USB传输超时错误
确认问题出在电视固件与RTL8153B的USB LPM（链路电源管理）兼容性上
解决方案：通过添加内核参数禁用USB LPM功能修复：usbcore.quirks=0bda:8153:k-
案例三：DIY USB网卡——焊接问题导致不识别
故障现象：爱好者DIY的RTL8153网卡，焊接完成后USB完全不识别。
检测过程：
显微镜检查发现QFN封装底部焊盘存在连锡
万用表测量供电：VDD33对地短路
判断为焊接不良导致电源与地短路
解决方案：使用热风枪重新拆焊，清理焊盘后重新焊接，改用刀头烙铁配合助焊剂顺利完工-
五、结尾
5.1 8153芯片检测核心（消费电子高效排查策略）
针对消费电子维修场景，推荐分级检测策略：
第一级——快速排查（5分钟内） ：
外观检查 → 2. 温度感知 → 3. 代换法
适合判断明显损坏（烧焦、过热、物理损伤）
第二级——基础检测（15分钟内） ：
万用表测供电 → 2. 万用表测对地阻值 → 3. 万用表测晶振电压
适合判断供电故障、短路/开路、晶振起振问题
第三级——专业诊断（30分钟内） ：
示波器测25MHz波形 → 2. 示波器测USB/以太网信号 → 3. 逻辑分析仪抓取通信协议
适合批量检测和高精度诊断，精准定位芯片内部模块故障
高效检测8153芯片好坏的核心逻辑是由外到内、由简到繁：先排除供电问题，再排查时钟，最后深入信号层。大部分故障都能在前两级检测中锁定根源。
5.2 8153芯片检测价值延伸（消费电子维修维护与采购建议）
日常维护技巧：
定期检查USB接口和RJ45接口的接触是否良好，接口氧化是8153网卡最常见的外围故障
避免在潮湿或高温环境下长时间使用，工业级应用优先选择RTL8153AI宽温版本
固件定期更新，关注厂商发布的驱动补丁
采购建议：
购买USB千兆网卡时，优先选择明确标注“RTL8153B”原装芯片的产品
对散热要求较高的场景（如4K视频流传输），选择带有散热孔设计的铝合金外壳网卡
维修备件采购时，注意区分RTL8153B-VB-CG和RTL8153-VC-CG，两者引脚兼容但性能略有差异
校准建议：
维修后使用专业网络测试仪验证网卡速率协商能力
批量质检时建议执行连续72小时压力测试，验证长期稳定性
5.3 互动交流（分享消费电子8153芯片检测难题）

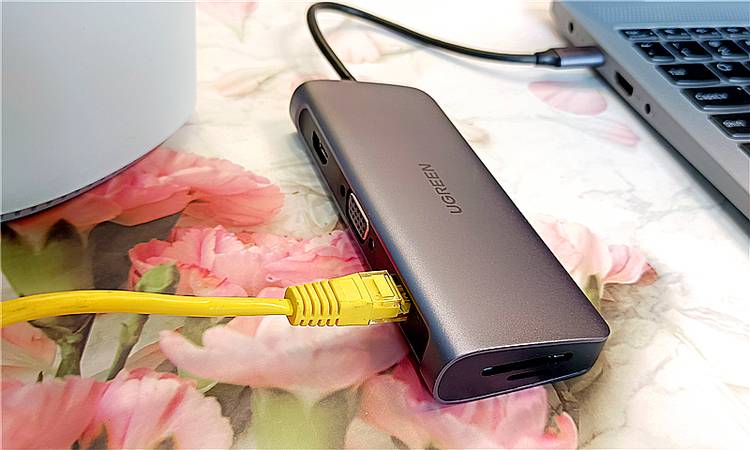

你在维修USB千兆网卡或扩展坞时，是否遇到过8153芯片检测方面的疑难杂症？
