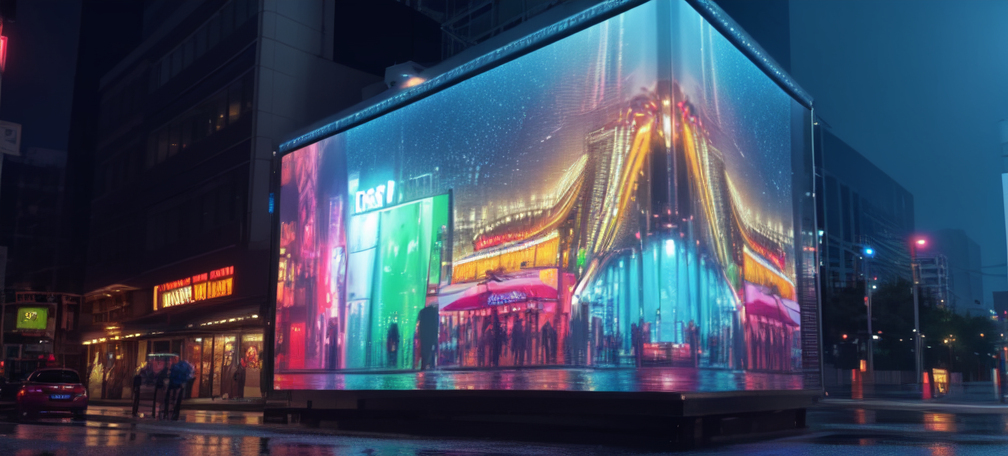

LED显示屏早已不只是“一块会亮的屏幕”，它已成为户外广告、舞台租赁、商业传媒和信息发布场景的核心载体。从百米外的城市地标大屏，到万人演唱会的舞台背景屏，再到门店门头的引流屏，LED显示屏的应用边界正以惊人的速度拓展-5。画面中的一颗死灯、一条色条、一块花屏，都可能直接拉低广告效果、影响品牌形象，甚至导致租赁项目延期赔付。
一、户外LED显示屏模组检测核心工具介绍（广告屏/租赁屏双场景适配）
检测之前，先把工具备齐。不同场景对工具的需求差异明显：
数字万用表：LED显示屏维修的“万能钥匙”。必须能测量电压（直流/交流）、电阻、通断（蜂鸣档）和二极管压降。价格从几十元到几百元不等，新手建议选择200元左右的自动量程型号，操作门槛低。在租赁屏现场快速排查时，常用万用表检测供电电压是否正常（标准为4.5-5.5V），或排查排线通断-19。
备用模组/信号线/电源线：替换法是LED显示屏检测中最直观的定位手段。准备1-2块同型号正常模组和若干备用排线，在户外广告屏的现场维护中能大幅缩短排查时间-19。
热风枪/电烙铁：用于更换灯珠和驱动IC。租赁屏场景由于频繁装拆，灯珠磕碰率高，这两样工具是必备品。
防静电手环：LED灯珠对静电极为敏感，静电击穿是灯珠失效的重要原因之一-19。在户外广告屏的安装和租赁屏的检修中，务必佩戴防静电手环，确保设备接地良好，杜绝直接用手触摸灯珠表面。
专业款（适配广告屏批量质检/租赁屏工厂级维修）：
LED显示屏检测仪：如诺瓦科技的MCTRL系列检测仪，可快速定位死灯、色偏、亮度不均等问题-19。适用于租赁屏工厂的批量出货前质检。
亮色度校正系统：如NovaLCT控制工具，可对LED显示屏进行色度调节、灯点检测和硬件配置监管-38。VisionCAL校正系统则能用成像色度计测量模组中每颗LED的亮度和颜色，自动计算校正系数-。这是户外广告屏在安装后获得最佳显示效果的核心工具。
热成像仪：检测模组温度分布，快速识别过热区域（如驱动IC或电源模块）。户外广告屏长期暴露在高温环境下，定期用热成像仪巡检可预防批量故障-19。
示波器：观察信号波形，判断是否存在干扰或失真。主要用于租赁屏信号传输故障的高级诊断-19。
可编程直流电源：在工厂质检中用于模拟不同电压条件测试模组的工作稳定性。
二、户外LED显示屏模组检测安全注意事项（广告屏/租赁屏场景专属防护）
LED显示屏检测涉及电源和电路，安全无小事。以下4条核心注意事项请严格遵守：
① 断电操作优先——重中之重 在进行万用表电阻检测、压降检测、短路检测时，必须将模组从电源和控制卡上完全断开-29。带电检测不仅容易损坏万用表，还可能扩大故障范围。只有在进行电压检测和通电老化测试时才能通电操作。
② 静电防护不可省 户外广告屏和租赁屏的LED灯珠多为表贴封装，对静电极其敏感。操作前务必佩戴防静电手环，将工作台接地，避免直接用手触摸灯珠引脚和IC引脚-19。尤其在干燥季节，静电击穿风险会大幅上升。
③ 接地安全检查 根据行业标准要求，LED显示屏应有保护接地端子，单个模组的接地电阻应不大于0.1Ω，多个拼接屏的金属外壳应与钢架一起接地-52。在检测前用万用表确认接地是否良好，否则可能导致漏电伤人。
④ 温升和老化检测的防护 在进行老化测试时（尤其是户外广告屏的72小时以上老化），模组和电源会产生较高温度。检测时应避免直接触摸散热片和电源模块。行业标准规定，屏体金属部分温升不超过45K，绝缘材料温升不超过70K-52。租赁屏多次装拆后更易出现温升异常，需重点巡检。
三、LED显示屏模组基础认知（适配广告屏/租赁屏精准检测）
在动手检测之前，先快速了解一块LED显示模组的核心结构。以最常用的全彩LED模组为例，它的核心组件包括：
LED灯珠（发光二极管） ：每个像素由红、绿、蓝三颗灯珠组成-60。灯珠死灯、色偏、亮度衰减是最常见的故障类型。
驱动IC（集成电路） ：负责控制灯珠的亮灭和灰度等级。常用型号有74HC595、TB62726、MBI5024等-29。驱动IC损坏通常表现为整行或整列异常。
PCB线路板：承载灯珠和IC的电路基板。线路断路或短路会导致区域性故障。
电源接口（5V）和信号接口（排线） ：电源接口提供模组工作电压（4.5V-5.5V），信号接口负责传输显示数据。两者接触不良是最常见的故障来源。
行管/列管：如4953等，负责逐行扫描点亮LED。行管损坏会导致整行不亮-29。
理解了这些组件，后续检测就能“对症下药”。
四、LED显示屏模组基础检测法（户外广告屏/租赁屏现场快速初筛）
在拿出万用表之前，先用“眼看手摸”的方法快速锁定故障范围，适合户外广告屏的现场巡检和租赁屏安装前的快速排查。
步骤1：观察法——看现象定方向
单灯不亮（死灯） ：模组表面出现零星黑点，通常是灯珠本身损坏、虚焊或驱动IC输出异常。死灯率低于50ppm属于正常损耗范围，超过则需维修-22。
整行或整列不亮：指向行管（如4953）或列驱动IC损坏，也可能是PCB线路断路-29。
局部花屏/马赛克：信号传输干扰、排线接触不良、模组供电不稳是主要原因。先检查排线是否插紧，再排查信号链路-19。
整屏闪烁：刷新率设置过低（通常需≥1920Hz）、电源纹波过大、或显卡输出异常-19。
色偏/色块不均：灯珠批次色差、供电电压波动或驱动电流不一致导致-19。
模组完全黑屏：先检查5V电源线是否松动（租赁屏中最常见的故障），再用万用表测供电电压-22。
步骤2：替换法——最快定位
替换法是LED显示屏行业最高效的故障定位手段。准备一块同型号的“好模组”，替换故障位置：
换后正常 → 问题在模组本身（需要进一步检测灯珠/IC/PCB）。
换后仍异常 → 问题在电源或信号链路（检查排线、电源线、接收卡）。
在租赁屏的现场维护中，替换法是首选策略，因为现场时间紧迫，直接更换备品模组能让屏幕快速恢复工作。
五、万用表检测LED显示屏模组方法（新手重点掌握）
万用表是LED显示屏检测的核心工具，掌握了以下四种检测法，你就能应对90%以上的故障排查。
方法一：电压检测法——最快判断供电是否正常
操作步骤：
万用表调至直流电压档（20V档）。
黑表笔接模组电源地（GND），红表笔分别测5V电源输入引脚。
正常值应在4.5V-5.5V之间-19。
同时检测驱动IC的VCC引脚，判断IC是否得到正常供电。
行业注意要点：户外广告屏在高温环境下，电源模块可能因散热不良导致输出电压偏低。租赁屏由于频繁插拔，电源接口容易氧化接触不良，电压波动会更明显。如发现电压异常，优先排查电源线和电源模块-29。
方法二：短路检测法——排除致命隐患
短路是LED显示屏最常见的硬件故障之一，如不及时处理可能烧毁更多器件-。
操作步骤：
万用表调至蜂鸣通断档（二极管档）。
模组完全断电-29。
红黑表笔分别接触怀疑短路的两个点（如电源正负引脚、相邻IC引脚、排针引脚）。
蜂鸣器鸣叫 → 存在短路。
通过观察IC引脚和排针引脚，有时肉眼就能发现引脚间有焊锡搭连或异物。
行业注意要点：短路检测必须在断电下进行-29。租赁屏多次装拆后，排针引脚容易出现变形导致的意外短路。户外广告屏受雨水和粉尘影响，PCB表面可能出现漏电通路，需要结合外观检查。
方法三：电阻检测法——对比正常模组定位异常
当没有电路图或引脚定义时，电阻对比法非常实用-29-37。
操作步骤：
万用表调至电阻档（一般选20kΩ档）。
准备一块正常的好模组作为参照。
在好模组上测量某关键点（如IC某引脚）的对地电阻值，记录读数。
在故障模组的相同位置测量对地电阻值，对比是否明显不同。
电阻值显著偏离 → 该点附近电路存在断路或器件损坏。
行业注意要点：此方法在批量质检时非常高效——可以快速筛选出PCB板线路异常的模组。但需注意，同一批次模组的对地电阻值应基本一致，不同批次可能因设计微调而有差异。
方法四：压降检测法——判断IC好坏
LED显示屏由大量IC（驱动芯片）组成，IC损坏是常见的故障原因。同一型号IC的相同引脚上，二极管压降应基本一致-29-37。
操作步骤：
万用表调至二极管压降检测档。
模组必须完全断电。
黑表笔接地（GND），红表笔依次测量IC各引脚的压降值。
与好模组上同型号IC的相同引脚压降值对比。
压降明显偏离（如0V或开路状态）→ IC引脚内部短路或断路，需要更换。
行业注意要点：此方法有局限性——如果被检测的IC内部是高阻状态，压降法可能无法准确判断-37。对于驱动IC级联的模组，可重点检测数据输入/输出引脚的压降，判断级联是否中断。
六、行业专业仪器检测LED显示屏方法（进阶精准检测）
对于批量质检和高精度检测场景，基础万用表检测已经不够用了。以下专业工具和方法适用于LED显示屏工厂流水线质检、广告屏交付前的全屏验收、以及租赁屏公司的大批量出货检测。
方法一：LED显示屏检测仪（如诺瓦MCTRL系列）
适用场景：快速定位死灯、色偏、亮度不均，尤其适用于小间距屏和租赁屏的现场快速巡检-19。
操作流程：将检测仪连接至显示屏控制系统 → 运行自动检测程序 → 检测仪自动扫描模组每个像素点的亮色状态 → 输出故障报告（标注死灯位置、色偏区域等）。
判断标准：死灯率超过PPM（百万分之一）阈值即判定为不合格，需进行点级维修或更换模组-60。
方法二：亮色度校正系统（如NovaLCT/ VisionCAL）
适用场景：户外广告屏安装后的画面效果优化、租赁屏出厂前的色彩校准、高端展示屏的逐点校正。
操作流程：
将成像色度计对准待校正的LED模组或整屏。
软件自动测量每颗LED的亮度和色度数据-。
系统计算校正系数并写入接收卡。
验证校正后的亮度均匀性和白平衡。
核心指标：白场色品坐标允差应满足 |Δx| ≤ 0.010，|Δy| ≤ 0.010，以6500K为默认白场色温-52。
方法三：热成像仪巡检法
适用场景：户外广告屏的定期维护、租赁屏长时间运行后的温度排查。
操作流程：热成像仪对准正在运行的模组 → 扫描整个屏体 → 识别温度异常区域（驱动IC或电源模块温度显著高于周围）。
判断标准：屏体金属部分温升不超过45K，绝缘材料温升不超过70K-52。超过此范围的区域需进一步排查散热或器件故障。
方法四：可编程电源测试法（工厂批量检测专用）
适用场景：LED显示屏模组在出厂前的批量抽检。
操作流程：将模组接入可编程直流电源 → 设置5V标称电压 → 逐步增加负载电流 → 观察模组在电压波动下的工作稳定性。测试内容包括电压跌落测试、纹波抗扰度测试和过压保护测试。
行业注意要点：户外广告屏因远距离供电线路较长，模组实际工作电压可能低于标称值，因此建议在4.5V-5.5V范围内进行梯度测试。租赁屏因频繁接入不同电源设备，需重点测试宽电压适应性。
七、户外与室内LED显示屏检测重点差异（场景适配）
LED显示屏按使用环境分为户外屏、室内屏和半户外屏，检测重点有明显差异：
户外LED显示屏检测重点：
高防护等级验证：户外屏需具备IP65及以上防护等级-5。检测时应重点检查密封胶是否老化、灌封是否完整-19。
高亮度保持测试：户外屏亮度普遍在5000-8000nits-1。用亮度计检测整屏亮度均匀性，亮度非均匀性应符合行业标准要求-52。
宽温工作能力：行业标准规定，户外显示屏模组需在(50±2)℃、相对湿度87%~93%的条件下通电工作8小时，试验后性能应-14。
防紫外线老化检测：户外屏长期日晒，封装胶体和荧光粉易老化变色，需定期检查色温偏移和亮度衰减-。
室内LED显示屏检测重点：
小间距的高精度检测：室内小间距屏（P1.2-P2.5）像素间距极小，死灯和色差对视觉影响更明显。需使用高倍放大镜或像素级检测仪进行逐点检查。
刷新率和灰度测试：视频显示屏的视觉刷新频率应不小于960Hz，灰度等级不低于256级-52。用手机慢动作视频拍摄可快速判断刷新率是否偏低（出现明显闪烁条纹即为不合格）。
散热和静音检测：室内屏对噪音敏感，需检查风扇工作是否正常、温升是否在安全范围内。
租赁LED显示屏检测重点（区别于固定安装屏）：
结构完整性检查：租赁屏因频繁装拆，模组变形、边角开裂、接口松动是高发问题。每次使用前需检查模组四角和锁扣结构。
线缆和接口专项检测：排线和电源线是租赁屏故障的第一源头。每次组装前用万用表测试线缆通断，检查接口有无氧化和针脚弯曲。
灯珠磕碰和脱落排查：租赁屏安装和拆卸过程中的意外磕灯占比可达80%以上-60。需逐模组检查灯珠是否松动或缺失。
八、LED显示屏行业常见检测误区（避坑指南）
在实际检测中，不少从业者会踩进以下高频误区，轻则浪费排查时间，重则扩大故障范围：
误区1：一上来就拆模组焊灯珠
真实情况：很多故障根源不在模组本身，而在电源、排线或接收卡。正确的排查顺序是“由外而内”：先检查电源电压 → 检查信号线和排线 → 替换模组定位 → 最后才拆修模组。
行业危害：租赁屏现场盲目拆修不仅耗时，还容易造成二次物理损伤。
误区2：忽视静电防护
真实情况：LED灯珠和驱动IC对静电极为敏感。很多维修人员在未佩戴防静电手环的情况下直接触摸灯珠和IC引脚，导致器件被静电击穿，维修反而制造了新的故障-19。
行业危害：户外广告屏在干燥季节安装时，静电击穿率会大幅上升，导致出厂质检合格的模组在现场安装后出现大量死灯。
误区3：用肉眼判断刷新率
真实情况：LED显示屏刷新率是否达标，肉眼很难分辨。但用手机相机对着屏幕拍摄，如果画面中出现明显闪烁条纹，说明刷新率低于相机快门同步频率。专业检测建议使用刷新率测试仪或示波器。
行业危害：租赁屏在拍摄场景下，低刷新率会导致直播画面出现严重闪烁，直接影响使用方验收。
误区4：老化测试时间不足
真实情况：行业规范建议进行72小时以上的高温和常温老化测试，但许多企业为赶工期缩短甚至省略老化环节-。实际上老化测试是根据产品故障率曲线（浴盆曲线）采取的有效对策。
行业危害：户外广告屏在安装后1-3个月内集中出现死灯和色差，原因往往就是出厂前老化测试不充分。
误区5：忽略环境适应性检测
真实情况：许多企业的产品未按《LED显示屏通用规范》要求做环境适应性试验，涉及环境工作温度、防振动等指标缺乏有效证明-48。
行业危害：户外广告屏在极端天气下（如高温暴晒、暴雨、大风）出现性能下降或直接故障，导致广告投放中断。
误区6：只测亮度不测色度
真实情况：很多检测只关注屏幕亮不亮，忽略了色温偏移和色差问题。但实际上灯珠老化后亮度下降的同时色温也会漂移，导致整屏出现“阴阳脸”效果。
行业危害：品牌广告主对色彩还原度有严格要求，色差超标可能引发合同纠纷和索赔。
误区7：手持万用表表笔不分红黑
真实情况：测量二极管压降时，红表笔接正极、黑表笔接负极才有正向导通读数。接反了测出的压降值没有参考意义。
行业危害：新手容易忽略极性，导致误判IC好坏，浪费大量排查时间。
九、LED显示屏行业失效典型案例（实操参考）
案例1：户外广告屏批量出现死灯——出厂前老化测试不足
故障现象：某地标户外LED广告屏安装后第45天，屏体出现超过200个死灯点，集中在屏体下半部分，且分布无明显规律。
检测过程：使用万用表逐个检测死灯灯珠的反向电阻，发现多颗灯珠反向电阻偏小（正常应为高阻状态）。进一步用热成像仪扫描屏体下半部分，发现该区域在运行时温度明显高于上半部分（相差约15℃），原因是下半部分靠近地面散热条件更差。
行业场景分析：出厂前仅在常温环境下进行了24小时老化测试，未按规范在(50±2)℃、87%~93%RH的环境条件下进行高温高湿老化。高温加速了灯珠封装胶体老化和金线焊点疲劳，导致批量死灯。
解决方法：更换整个下半部分的模组，重新进行72小时高温老化测试。工厂建立规范的出厂前环境适应性试验流程，按照SJ/T 11141-2017标准要求执行-14。
案例2：租赁屏舞台背景出现色块断层——驱动IC损坏
故障现象：某大型演唱会舞台背景LED租赁屏在演出过程中，一块模组突然出现一个矩形色块（约4cm×4cm区域），颜色偏紫、亮度异常，严重影响舞台视觉效果。
检测过程：现场维护人员首先用替换法——更换一块备品模组后故障消失，确认问题在模组本身。拆下故障模组后，用万用表压降检测法逐一测量模组上多颗驱动IC的输出引脚，发现其中一颗IC的RGB三路输出压降均偏离正常值。用热成像仪扫描，该IC表面温度比周围IC高出约25℃，确认IC内部短路损坏。
行业场景分析：该租赁屏在连续三场巡演中高频装拆，运输过程中的振动导致IC引脚出现微裂纹，最终在高温高亮运行条件下彻底损坏。租赁屏的装拆和运输是最大的故障风险源，多次装拆导致的故障占比可达80%以上-60。
解决方法：使用热风枪拆下损坏的驱动IC，更换同型号新IC并重新焊接，焊接后用万用表复测引脚压降确认修复。维修完成后进行2小时常温老化测试。工厂建议租赁屏每次出厂前对所有模组进行一次全面的压降检测和振动测试。
十、LED显示屏检测核心（广告屏/租赁屏高效排查策略）
新手快速上手三步走：
一看：观察故障现象——死灯/整行不亮/花屏/色块，初步锁定故障类型。
二换：用备用模组替换故障位置，快速判断是模组问题还是链路问题。
三测：用万用表电压档测5V供电是否正常，用通断档排查排线是否接触良好。
专业深度检测四步法：
环境排检：检查安装环境的温湿度、散热条件、接地状况是否达标。
链路排查：从电源到接收卡到排线到模组，逐级排查确认信号链路和供电链路。
模组精检：用万用表四种检测法（电压/短路/电阻/压降）逐一排查模组内部故障。
整屏验收：用亮色度校正系统进行全屏逐点检测，用热成像仪排查热点隐患。
户外广告屏场景排查策略： 优先检查环境适应性（防水/散热/接地）→ 检测电源输出电压稳定性 → 用热成像仪扫描屏体温度分布 → 逐模组检测驱动IC和灯珠状态。
租赁屏场景排查策略： 优先检查模组物理完整性 → 测试所有排线和电源线通断 → 用替换法快速定位故障模组 → 工厂出厂前进行72小时老化测试和振动测试。
十一、LED显示屏检测价值延伸（日常维护与采购建议）
日常维护建议：
定期巡检：户外广告屏建议每月一次巡检，重点检查防水密封、散热风扇工作状态、接地电阻值（应≤0.1Ω/模组）-52。
清洁保养：户外屏定期清理表面积尘，防止粉尘进入模组缝隙造成漏电。室内屏注意防潮，雨季使用除湿设备。
亮度管理：避免长时间100%亮度运行，适当调低亮度可显著延长灯珠寿命-60。
色度校正：建议每半年进行一次整屏色度校正，确保白平衡和色彩一致性。
采购与校准建议：
选择标准：采购LED显示屏时，优先选择符合SJ/T 11141-2017标准的企业-14，要求供应商提供出厂检测报告（含环境适应性试验、安全检测、光学性能检测数据）。
死灯率要求：在合同中明确死灯率标准（建议≤1PPM），并要求供应商提供老化测试记录（72小时以上高温老化+常温老化）-60。
验收检测：到货后立即进行全屏逐点检测，使用亮色度校正系统验证亮度均匀性和白场色品坐标是否符合合同要求。
