一、核心写作目标
撰写一篇兼顾电子爱好者入门与行业专业检测需求的干簧管检测实操指南，以“步骤清晰、方法分层、场景适配”为核心，系统讲解干簧管检测的操作流程与判断标准。帮助电子维修人员、企业质检员和电子爱好者快速掌握干簧管好坏判断的核心方法，能够独立完成元器件筛选与故障排查，同时规避检测中的操作误区与安全风险。
二、关键词与行业场景分析
① 干簧管在各行业的典型应用场景

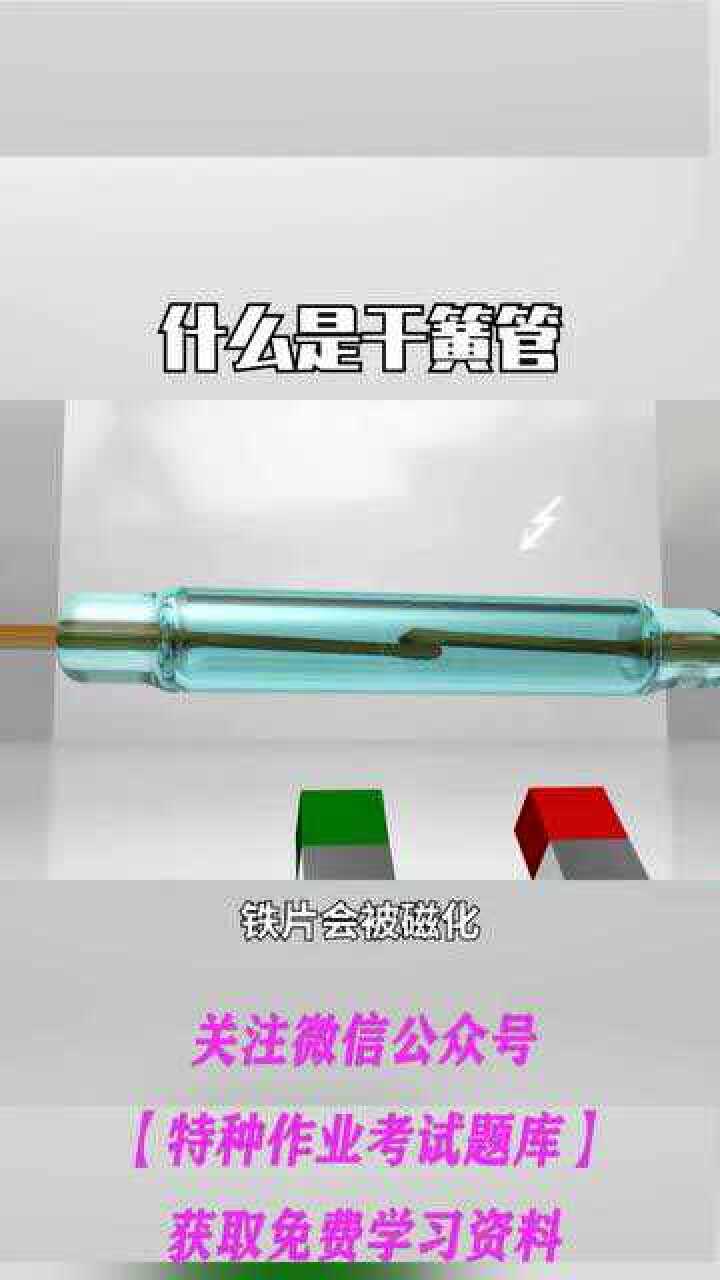

干簧管是一种磁控开关，由密封在玻璃管内的两片铁磁性簧片构成，通过外部磁场变化实现电路通断-4。凭借零待机功耗、高隔离度、长机械寿命和低成本等优势，干簧管在家电、汽车、工业、安防、医疗等领域应用广泛-1。
家电领域： 洗衣机水位传感器、洗碗机漏水报警系统、空调风门检测、微波炉门安全开关。以洗衣机为例，干簧管与浮子磁铁配合检测水位，洗衣机内部潮湿环境易导致簧片氧化或玻璃管密封失效-16。
汽车电子： 车门开关检测、制动液位传感器、雨刮器归位感应、防盗报警系统。车规级干簧管需承受-40℃至+125℃的极端温度循环，以及持续的振动冲击-12。汽车雨刮器感应器失效时，常表现为簧片镀层磨损导致的接触电阻增大-16。
工业自动化： 气缸限位检测、传送带物料计数、液位控制、安全门联锁。工业干簧管通常集成在自动化设备中，面临频繁开关和强电磁干扰环境。研究表明，振动和高低温环境是工业干簧管组件失效的主要诱因-47。
安防系统： 门窗磁传感器、烟雾报警器触发装置。门磁反复开合会导致簧片机械疲劳变形或弹性下降-16。
医疗设备： 呼吸机流量监测、输液泵液位检测。医疗级干簧管对密封性和抗腐蚀能力要求更高，需通过盐雾试验等环境适应性测试-12。
② 行业专属检测标准
干簧管检测需参考以下行业标准-63-12：
SJ 2081-1982 干簧管总技术条件——基础通用技术规范
SJ/T 9560.14-1993 干簧管质量分等标准——质量等级划分依据
SJ 51930/1-1997 GAG-12型小型干簧管详细规范——具体型号的详细要求
GB/T 18496-2021《干簧管技术条件》 ——国家标准
GB 15209-2006 磁开关入侵探测器——安防领域专用标准
IEC 60169-1——国际电工委员会通用规范
核心检测项目包括：动作灵敏度（触发所需最小磁场强度）、接触电阻（触点导通电阻值，影响电流传输效率）、绝缘电阻（触点断开时的绝缘性能）、动作时间与释放时间、耐压强度、机械寿命等-25。
③ 行业实操案例与失效模式
案例1——气体继电器干簧管破裂： 变压器气体继电器内部干簧管因玻璃管受应力破裂而失效，导致密封失效、气体溢出-50。此类故障通常在焊装、封装、安装环节因应力积累引发-。
案例2——汽车雨刮器干簧管失效： 频繁开关导致簧片镀层磨损，接触电阻持续增大，感应信号不稳定-16。
案例3——航空压差系统干簧管故障： 振动与高低温双重环境应力导致干簧管组件性能退化，严重影响系统可靠性-47。
案例4——气象站液位监测干簧管故障： 偏远山区自动站降水数据异常，排查发现干簧管问题，更换后数据恢复正常-。
三、前置准备
1. 干簧管检测核心工具介绍（基础款+专业款）
基础工具（新手必备，适配家电维修、汽车DIY检测场景）：
数字万用表：推荐选择带有蜂鸣通断档和电阻档的型号，价格在50~200元即可满足日常检测需求。家电维修和汽车电子爱好者最常使用万用表进行干簧管好坏判断。
小型钕磁铁：用于触发干簧管闭合，建议准备一块条形磁铁或圆形磁铁，磁性强度适中即可。需要注意的是，避免使用过强的磁铁（如工业级强磁），否则可能导致簧片被预充磁，影响检测结果的准确性-。
放大镜或体视显微镜：用于外观检查，观察玻璃管是否有裂纹、气泡，簧片是否有氧化变色。干簧管玻璃封结头部位的气泡若超过1mm范围即视为不良-。
专业工具（适配工厂质检、研发验证场景）：
高精度数字万用表/毫欧表：用于精确测量接触电阻，检测精度需达到毫欧级别。正常干簧管接触电阻应≤0.1Ω-16。
绝缘电阻测试仪（兆欧表）：用于测量触点断开时的绝缘性能，评估簧片间是否存在漏电隐患。
恒温恒湿试验箱：模拟温湿度循环环境，评估干簧管在极端条件下的可靠性。测试温度范围通常为-40℃至+125℃-12。
干簧管AT值测试仪：用于测量吸合AT值和释放AT值，是干簧管生产质检和批量筛选的核心设备-。
振动试验台：模拟运输或设备运行中的振动环境，检测簧片在动态环境下的接触稳定性-4。
2. 干簧管检测安全注意事项（重中之重）
干簧管虽为低压小电流器件，但检测过程中仍存在多项操作风险，需重点关注：
① 焊接操作安全（重中之重）： 干簧管遇高温时间过长可能导致玻璃与金属密封处裂开及泄露。手焊时温度建议控制在280~300℃，自动焊接为250~300℃-45。焊接电流产生的电磁场能使干簧管开关动作导致触点损坏，因此不得同时焊接干簧管两端的引线脚-45。焊接时须采取适当的保护措施，避免磁场效应损伤触点。
② 机械应力防护： 剪切或弯曲干簧管引线脚时，必须使用适当的夹紧工具，以免施加不适当应力损毁玻璃-金属密封。引线脚剪切或弯曲时，与玻璃封壳末端的建议距离：小型干簧管（玻璃封壳长度9~20mm）最小3mm，大型干簧管（30mm以上）最小8mm-45。
③ 跌落与冲击： 当干簧管从30cm以上的高处跌落硬表面时，其电气特性（启动值、释放值等）将被改变。跌落后的干簧管在实际使用前，必须检查并确保其特性仍处于可接受的极限以内-45。
④ 环境因素防护： 在潮湿环境下使用的干簧管（如洗衣机、洗碗机中的水位传感器），需重点关注密封性检测，防止水汽侵入导致簧片氧化-16。
⑤ 带电检测规范： 若干簧管已安装在线路板上，断电检测前必须确认电源已完全断开并放电完毕，避免带电操作导致万用表损坏或人员触电。
3. 干簧管基础认知（适配各行业精准检测）
干簧管按稳定状态分为两类-2：
单稳态（常开型NO） ：无磁场时触点断开，有磁场时闭合，磁场消失后自动复位。这是最常见的类型，应用于门磁传感器、接近开关等场景。
双稳态（磁保持型） ：有磁场时状态改变并保持，需相反极性磁场才能复位。应用于低功耗设备，如智能水表、燃气表等。
按触点类型分为-2：
常开（NO） ：最常见，无磁场时断开
常闭（NC） ：无磁场时闭合，适用于安全监测场景
转换型（Change-over） ：三簧片结构，先断后通，用于多状态切换
干簧管的核心参数包括：
吸合AT值：使触点闭合所需的最小磁动势，通常在7~35AT之间
释放AT值：触点断开时的磁动势，通常为4AT左右
接触电阻：初始值通常≤200mΩ
动作时间：通常≤0.3ms
绝缘电阻：断开状态下的电阻，应≥10⁸Ω-
四、核心检测方法
1. 干簧管基础检测法（家电维修/汽车电子场景快速初筛）
适用场景：维修现场快速判断干簧管是否明显损坏，无需复杂工具。
操作步骤：
目视检查（第一步） ：在充足光线下观察玻璃管是否完整。重点检查：①玻璃管有无裂纹、破损或密封处气泡（气泡超过1mm范围视为不良-）；②引线脚是否有氧化变色或焊接点松动；③簧片是否有明显变形。注意： 家用电器中的干簧管（如洗衣机水位传感器）因长期处于潮湿环境，玻璃管密封失效是常见故障模式-16。
摇晃听音（第二步） ：轻轻摇晃干簧管，听内部是否有异物声。若有明显碎屑声，说明玻璃管内簧片已断裂或玻璃管破损。
磁铁触发快速测试（第三步） ：用小型磁铁靠近干簧管，听是否有清脆的“咔哒”吸合声。若无声音，说明簧片可能粘连、卡死或严重氧化。
行业适配判断标准：
| 行业场景 | 重点检查项 | 快速判断标准 |
|---|---|---|
| 家电维修（洗衣机、洗碗机） | 玻璃管密封性、簧片氧化 | 有水渍或霉斑即判不良 |
| 汽车电子 | 引线脚腐蚀、振动损伤 | 玻璃管无裂纹即基本可用 |
| 安防门磁 | 簧片弹性疲劳 | 吸合释放声音清脆为正常 |
| 工业传感器 | 玻璃管完整性、引线变形 | 任何损伤直接更换 |
2. 万用表检测干簧管方法（新手重点掌握）
万用表检测是电子爱好者、家电维修人员和汽车维修学徒最应掌握的核心技能，操作简单、成本低、判断直观。
准备工作： 将数字万用表调至电阻档（Ω），建议选择200Ω档或蜂鸣通断档。若使用指针式万用表，选择R×1Ω档。
第一步——常态检测（无磁场状态）： 将万用表两表笔分别接触干簧管两端引线。对于常开型（NO）干簧管，正常状态下万用表应显示无穷大（OL） 或开路状态-18。
正常判断：阻值为∞，说明簧片在无磁场时处于正常断开状态
异常判断：若阻值为0Ω或接近0Ω，说明簧片触点短路（粘连），干簧管已损坏-19
第二步——施加磁场检测（有磁场状态）： 在保持表笔接触引线的同时，用磁铁靠近干簧管管身中部。此时万用表读数应由无穷大跳变为0Ω（或蜂鸣器发出连续响声），说明簧片已正常吸合导通-18。
正常判断：阻值从∞变为0Ω，蜂鸣器连续响
异常判断1：磁铁靠近后阻值始终为∞（不变化），说明触点无法闭合——簧片弹性失效、氧化严重或卡死
异常判断2：磁铁靠近后阻值变化不稳定、忽大忽小，说明接触不良——簧片表面氧化或镀层磨损-
第三步——释放检测（磁场移除后）： 移开磁铁后，万用表应迅速恢复至∞（开路状态）。
正常判断：移开磁铁后立即回到∞
异常判断：移开磁铁后阻值仍为0Ω或恢复缓慢，说明簧片粘连或释放不良
指针式万用表的特殊技巧： 使用指针式万用表（如MF47型）时，除了上述常规测试方法外，还可以利用万用表自身的磁场进行检测。将万用表拨到R×1kΩ档，两表笔接干簧管两端，此时指针应指向无穷大位置。当把干簧管靠近万用表表头中部（机械调零螺钉附近）时，万用表自身的泄漏磁场可能使干簧管动作，指针向右偏转指向0Ω处，也可用于判断好坏-18。
各行业实用技巧：
家电维修：检测洗衣机水位传感器中的干簧管时，建议在断电且排空水后拆下，用吹风机低温吹干再检测，避免潮湿影响读数
汽车维修：检测车门干簧管时，可用磁铁模拟车门磁铁的接近，同时观察万用表读数变化，判断是干簧管故障还是线路故障
工业设备：对于已安装在设备上的干簧管，若不便拆卸，可通过操作设备磁铁部件间接判断，但需注意其他电路元件的干扰
3. 行业专业仪器检测干簧管方法（进阶精准检测）
适用场景：工厂生产线批量检测、汽车零部件质量检验、高可靠性场景（医疗、航空）的元器件筛选。
① 接触电阻精确测量（毫欧级精度）
所需设备： 高精度数字万用表或毫欧表
操作方法： 用磁铁使干簧管触点闭合导通，将毫欧表探头接触两端引线，读取触点导通时的电阻值。
行业判断标准：
正常：接触电阻 ≤ 200mΩ（初始值）-
良好：接触电阻 ≤ 0.1Ω，适用于汽车电子、医疗设备等对可靠性要求较高的场景-16
临界：接触电阻在0.2Ω~1Ω之间，建议观察或更换
不合格：接触电阻 > 1Ω 或阻值不稳定、波动明显——表明簧片镀层磨损或氧化-
进阶技巧——动态接触电阻（DCR）测试： 在干簧管反复通断过程中持续监测接触电阻的变化，可消除早期故障，发现潜在可靠性问题。DCR测试是筛选新传感器或继电器的有效方法，能确保产品质量-。
② 绝缘电阻检测（断开状态）
所需设备： 绝缘电阻测试仪（兆欧表），测试电压通常为100V或500V
操作方法： 确保干簧管处于断开状态（无磁场），用绝缘电阻测试仪测量两端引线之间的绝缘电阻。
行业判断标准： 绝缘电阻应 ≥ 10⁸ Ω。若绝缘电阻过低，说明玻璃管内可能有水汽侵入或触点间存在漏电路径。
③ 干簧管AT值测试（灵敏度检测）
所需设备： 干簧管AT值测试仪，如HD-AT-2型
适用范围： 工厂生产线批量检测、研发阶段灵敏度标定
操作方法： 将干簧管置于测试线圈内，测试仪自动施加递增磁场，记录触点吸合时的AT值（吸合AT值）和释放时的AT值（释放AT值）-。
行业判断标准：
吸合AT值：通常在7~35AT范围内，具体数值参考器件规格书-
释放AT值：通常为4AT左右
AT值差（吸合-释放）：应控制在合理范围内，差值过大表明簧片弹性异常
测试条件：通常6V/10mA，测量范围0~999mΩ-
④ 环境适应性检测（高可靠性场景必做）
温度循环测试： 将干簧管置于-40℃至+125℃温度范围内循环10次，检测前后对比接触电阻和AT值的变化，评估温度对簧片弹性的影响-12-。
振动测试： 将干簧管安装在振动试验台上，施加特定频率和振幅的振动，检测触点是否出现瞬时断开（接触瞬断）现象。这对汽车和航空应用尤为重要-47。
气密性测试： 检查玻璃管封装的气密性。常见的方法包括氦质谱检漏或气泡检测法。气密性不良是干簧管失效的重要原因之一，常见于玻璃管受应力破裂的场景-50。
五、补充模块
1. 不同行业干簧管检测重点
① 家电行业干簧管检测重点
家电中干簧管主要应用于水位传感器（洗衣机、洗碗机）、门安全开关（微波炉）、风门检测（空调）。
检测核心：密封性和防潮性。洗衣机内部潮湿环境易导致玻璃管密封失效、簧片氧化-16。
检测方法：万用表通断检测优先，配合显微镜检查玻璃管是否有微裂纹。
常见故障：玻璃管内进入水汽导致接触电阻升高；磁铁老化导致吸合灵敏度下降。
② 汽车电子干簧管检测重点
汽车干簧管应用于车门开关、制动液位传感器、雨刮器归位感应、防盗系统等。
检测核心：振动耐受性和宽温稳定性。汽车环境温度范围大（-40℃至+85℃），且持续承受振动-12。
检测方法：万用表基础检测 + 温度循环测试验证。
常见故障：振动导致簧片接触不稳定（瞬时断开）；高温导致簧片弹性衰减-47。
③ 工业自动化干簧管检测重点
工业干簧管用于气缸限位、传送带计数、液位控制等高频开关场景。
检测核心：机械寿命和抗电磁干扰能力。
检测方法：建议使用AT值测试仪进行灵敏度筛选，高可靠性场景需做振动测试和寿命模拟测试。
常见故障：频繁开关导致机械疲劳；强电磁干扰导致误动作-16。
④ 安防系统干簧管检测重点
门窗磁传感器是安防系统的核心组件。
检测核心：磁铁与干簧管的匹配距离和动作可靠性。
检测方法：现场模拟门窗开合，测试干簧管与磁铁在不同距离下的响应。
常见故障：安装位置偏移导致磁铁无法有效触发；簧片反复动作后的弹性疲劳-16。
2. 干簧管检测常见误区（避坑指南）
误区①：用万用表电阻档误测常闭型干簧管
现象：将常闭型（NC）干簧管当作常开型（NO）检测，无磁场时测出0Ω即判定短路损坏。
正确做法：检测前先确认干簧管类型。常闭型无磁场时触点闭合（阻值≈0Ω），施加磁场后触点断开（阻值→∞），与常开型判断逻辑相反-2。
误区②：忽视环境温度对检测结果的影响
现象：在常温下检测合格的干簧管，安装到高温或低温设备后频繁故障。
正确做法：对于汽车、工业等高可靠性场景，应在模拟实际工作温度条件下复测，或参考规格书的温度范围参数。
误区③：使用过强磁铁导致干簧管预充磁
现象：用工业级强磁铁反复测试后，干簧管被预充了部分磁性，后续在无磁铁时偶发导通或释放延迟-。
正确做法：使用适中的钕磁铁进行测试，测试后若发现干簧管出现磁记忆效应，可用消磁器处理或直接更换。
误区④：焊接后未复测
现象：干簧管检测合格后直接焊接安装，焊接过程产生的高温或磁场应力导致器件损伤，但未被发现。
正确做法：所有加工好的干簧管产品，最后都要进行100%的检测，包括吸合值、接触电阻等核心参数-45。
误区⑤：忽略引脚成型应力
现象：弯曲或剪短干簧管引线脚时未使用夹持工具，玻璃-金属密封处受到应力而出现微裂纹，但肉眼不可见-45。
正确做法：剪切或弯曲时必须使用夹持工具，与玻璃封壳保持最小安全距离（3mm或8mm），弯曲后务必重新检测。
误区⑥：接触电阻测量时表笔接触不良
现象：因表笔与引线接触不良，测得虚高的“接触电阻”，误判干簧管损坏。
正确做法：确保表笔与引线紧密接触，可适当打磨引线氧化层后再测量；多次测量取平均值。
3. 干簧管失效典型案例（实操参考）
案例一：洗衣机水位检测失灵（家电维修场景）
故障现象：某品牌滚筒洗衣机进水不止，无法进入洗涤程序。
排查过程：检查水位传感器（内含干簧管），拆下后用万用表检测：常态下阻值为∞（正常），磁铁靠近后阻值变化不稳定、忽大忽小，移开磁铁后恢复缓慢。
原因分析：洗衣机长期处于潮湿环境，水汽通过玻璃管密封处渗入，导致簧片表面氧化，接触电阻升高且不稳定-16。
解决方法：更换同型号水位传感器组件。安装前检查密封圈是否完好，必要时在连接处涂抹防水密封胶。
参考行业标准：SJ 2081-1982 干簧管总技术条件中对密封性有明确要求。
案例二：汽车制动液位传感器误报警
故障现象：某车型仪表盘制动液位报警灯常亮，但检查制动液液位正常。
排查过程：拔下制动液壶上的液位传感器插头，测量干簧管两端。常态下（液位正常时浮子远离干簧管）应断开，但万用表显示导通状态。
原因分析：汽车运行中的持续振动导致干簧管簧片疲劳变形，触点无法正常断开-47。同时传感器内部可能存在微量水汽，加剧了簧片氧化。
解决方法：更换制动液位传感器总成。安装后需确认干簧管与浮子磁铁的配合距离符合规格要求（通常为5~10mm）。
注意事项：更换时务必使用车规级干簧管，需通过-40℃至+85℃温度循环测试和振动耐受性测试-12。
六、结尾
1. 干簧管检测核心（各行业高效排查策略）
掌握干簧管检测的核心在于“分层判断、场景适配”：
| 检测层级 | 适用人群/场景 | 核心方法 | 判断要点 |
|---|---|---|---|
| 第一层：快速初筛 | 家电维修、汽车DIY、安防维护 | 目视检查 + 摇晃听音 + 磁铁触发 | 玻璃管无裂纹、吸合声清脆即基本正常 |
| 第二层：万用表精测 | 电子爱好者、维修技师（通用） | 常态检测∞ + 加磁检测0Ω + 释放检测回∞ | 三个环节全部符合为正常，任一环节异常即需更换 |
| 第三层：专业仪器精测 | 工厂质检、研发验证 | 接触电阻测量 + AT值测试 + 环境测试 | 接触电阻≤200mΩ、AT值符合规格书、温度振动后参数稳定 |
高效排查建议：
家电维修：以万用表检测为主，重点关注密封性和接触电阻
汽车维修：万用表初筛 + 模拟振动环境复测
工厂质检：AT值测试仪批量筛选 + 温度循环抽检
安防维护：现场模拟开合测试 + 检查磁铁安装距离
2. 干簧管检测价值延伸（维护与采购建议）
日常维护技巧：
安装时避免引线脚承受过大应力，保持与玻璃封壳的安全距离（≥3mm）
潮湿环境应用的干簧管，建议使用防水封装型或在安装处加密封胶
定期检查安装磁铁是否有退磁现象（尤其家电产品使用5年以上）
焊接后务必进行100%复检，确保焊接应力未损伤密封结构-45
采购与校准建议：
根据应用场景选择对应等级的干簧管：家电用工业级即可，汽车电子必须用车规级，医疗设备需医疗级
批量采购时要求供应商提供出厂检测报告，包括接触电阻、AT值等核心参数
高可靠性场景（航空、医疗）建议在使用前进行二次筛选测试-
参考标准：SJ/T 9560.14-1993干簧管质量分等标准作为质量验收依据-63
3. 互动交流（分享各行业干簧管检测难题）
你在检测干簧管时遇到过什么棘手情况？欢迎在评论区分享：
家电维修中，洗衣机水位传感器反复故障，有没有更彻底的排查方法？
汽车维修时，有没有遇到过干簧管与磁铁配合距离不当导致的间歇性故障？
工厂质检环节，如何快速在流水线上筛选出AT值超标的干簧管？
安防系统安装后，有没有遇到过门磁干簧管受金属门框干扰而误动作的情况？
如果你在日常检测中摸索出了实用技巧，也欢迎分享交流！点击关注，获取更多电子元器件检测干货。下期我们将讲解“霍尔传感器与干簧管的对比选型”，敬请期待。
