电容是电子电路中应用最广泛的被动元件之一，在工业设备电源滤波、汽车电子信号处理、家电电机启动等场景中扮演着不可替代的角色。据统计，电解电容在电源滤波电路中的损坏率高达30%，其失效往往是设备故障的首要诱因-。无论是工厂设备维护工程师、汽车维修技师，还是家电维修爱好者，掌握一套贴合自身行业场景的电容检测方法，都能显著提升故障排查效率、降低误判风险。本文从工业、汽车、家电三大应用场景出发，分层讲解从外观初筛到专业仪器检测的完整流程，兼顾新手入门与专业进阶需求。
一、前置准备
1. 三大场景电容检测核心工具介绍
基础工具（新手必备，适配各场景入门需求）
数字万用表（带电容档） ：新手最核心的检测工具。市面常见型号量程覆盖1pF~200mF，典型精度为±(3%+5字)-48。注意：并非所有万用表都支持电容测量，选择前请确认表盘上有“F”或“CAP”符号。适用于工厂入门质检员快速筛查、家电维修现场诊断、汽车维修初筛电容状态。
指针式万用表：部分老式仪表或特定场景下的替代工具。通过观察指针摆动幅度，可定性判断电容充放电性能，对0.01μF以上电容有效-35。对于无电容档的数字万用表，也可用电阻档配合指针观察完成初步判断。
专业工具（适配批量/高精度检测场景）
LCR数字电桥：工业产线质检和实验室校准的核心设备。可同步测量电容量（C）、等效串联电阻（ESR）和损耗因子（D值），基本精度可达±0.05%~±0.1%，远高于普通万用表-1-48。适用于工厂流水线来料检验、汽车零部件质检、精密维修场景。
专用电容测试仪（如LS6515FN等） ：针对大容量电容（铝电解电容、超级电容）优化设计，测量范围可延伸至法拉级别，精度高达±0.05%，可同步测量C、D、ESR、Z等核心参数-1。
不拆线电容电感测试仪（如TCCL-8000系列） ：工业高压设备专用。采用异频信号注入技术，无需断电拆焊即可在线检测无功补偿电容器组，电容测量范围0.5μF~20,000μF，精度±0.5%+0.01μF-6。
车规级专用测试设备：适配汽车电子的AEC-Q200认证检测流程，涵盖温度循环（-55℃~125℃）、机械冲击（1500G）、振动（20Hz~2000Hz）等40余项标准测试-21-23。
2. 三大场景电容检测安全注意事项
（重中之重）
① 断电放电——所有场景通用且必须执行
无论检测哪种电容，操作前务必切断设备电源并静置至少5~10分钟。对于大容量（如1000μF以上）或高压（如工业电容耐压值超过50V）电容，必须用电阻负载或绝缘螺丝刀串联电阻的方式进行放电，严禁直接短接，否则可能产生电弧伤人并损坏仪表。普通低压电容可用绝缘螺丝刀短接两极放电-32-35。
② 工业场景高压防护
工业高压电容器（如无功补偿电容、高压滤波电容）工作电压可达数百甚至数千伏，必须由具备高压操作资质的人员执行检测。操作前需确认设备已彻底断开电源并完成接地放电，佩戴符合GB/T 17626标准的绝缘手套和护目镜。部分化工场景还需使用防爆壳体设备（如Ex d IIB T4认证），防止易燃易爆环境中产生电火花-6。
③ 汽车场景断电防短路
汽车电容通常与ECU、BMS、电机控制器等关键系统相连。检测前务必断开蓄电池负极，等待系统电容放电完成（建议静置10分钟以上）。尤其新能源汽车中的高压母线电容（可达800V），必须由专业人员使用专用高压放电工具操作，普通万用表严禁直接测量高压电容。
④ 家电维修防触电与极性注意
家电电路中的启动电容和滤波电容常存有残余电荷。检测前务必拔掉电源插头，用电阻负载或绝缘螺丝刀对电容两极进行放电-52。对于电解电容，连接时注意区分正负极——红表笔接正极，黑表笔接负极，反接可能损坏电容甚至击穿内部介质-35。
3. 电容基础认知（适配三大场景精准检测）
电容的本质是储存电荷的元件，核心功能包括储能、滤波、耦合和调谐。在工业设备中主要起平滑电源电压、滤除纹波的作用；在汽车电子中用于母线支撑、IGBT缓冲保护和控制电源滤波-；在家电中则为单相电机提供启动相位差电流。
关键参数（与检测直接相关）
电容量（C） ：标称值偏离过大直接影响电路滤波效果和时间常数。检测时偏差超过±20%通常判定失效-。
等效串联电阻（ESR） ：反映电容内部损耗，过高会导致发热和纹波抑制能力下降。工业级和车规级电容对ESR有严格要求-1。
损耗角正切（D/tanδ） ：衡量电容能量损耗程度，损耗过大会导致发热和效率降低-1。
耐压值（V） ：工业电容和车规电容需重点关注此参数，检测时必须确认电压等级匹配。

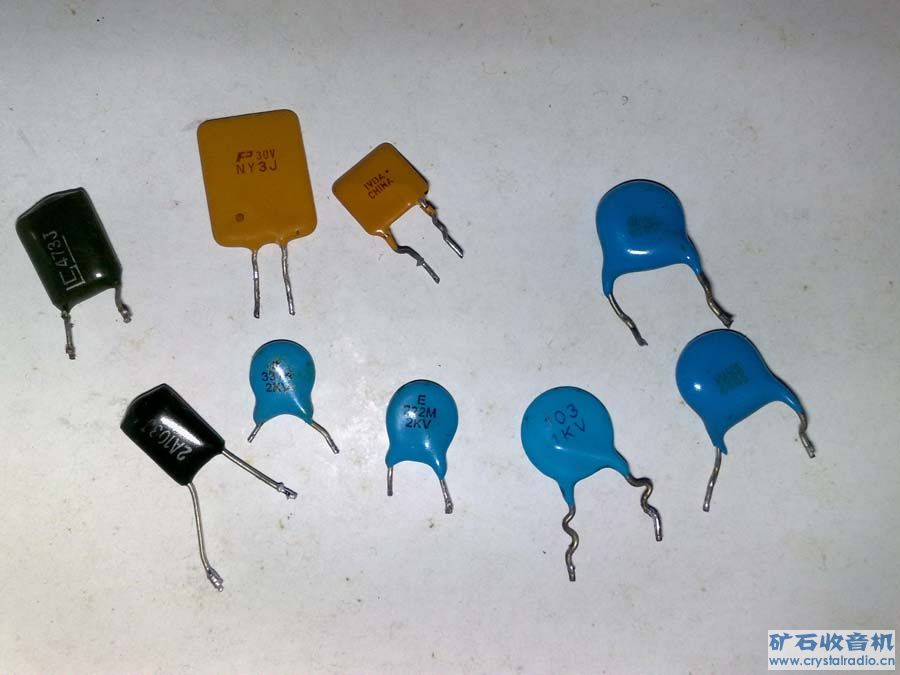

常见电容类型
铝电解电容：有极性，容量大，广泛用于电源滤波。常见失效形态为顶部鼓包、漏液、容量衰减。
陶瓷电容（MLCC） ：无极性，高频特性好，用于汽车ECU、信号耦合电路。
薄膜电容（CBB等） ：无极性，用于家电电机启动、工业电源等。
钽电容：有极性，体积小容量大，用于汽车ADAS、动力总成等精密电路。
二、核心检测方法
1. 电容基础检测法（三大场景新手快速初筛）
第一步：外观目视检查（适用于所有场景，无需任何仪器）
直接观察电容外观是判断故障最高效的第一道防线。铝电解电容最常见的失效信号是顶部鼓包——防爆阀凸起，通常由内部气体压力过高引起，原因包括过压、高温或老化-11。若发现鼓包，无论参数如何，必须立即更换。其次关注底部漏液——电容底部出现油渍状或褐色结晶物，说明密封失效，需清理污染区域并更换电容-11。外壳开裂、引脚弯曲或锈蚀、壳体变色（高温导致塑料外壳发黄）等也都是明确的不良信号-。
工业场景注意：部分高压电容外壳为金属密封结构，鼓包不明显，需借助红外热像仪定位过热区域-11。
汽车场景注意：车规电容往往灌封在模块内部，建议先用10倍放大镜观察焊点与壳体接缝处的细微裂纹或氧化痕迹-。
家电场景注意：CBB启动电容外观鼓包是最直观的故障信号，一旦发现无需进一步检测即可判定失效-55。
第二步：电阻档充放电测试（万用表替代方案）
当万用表无电容档时，可用电阻档进行定性判断。操作方法：选择×10k电阻档，红黑表笔分别接触电容两极（电解电容注意极性），观察万用表读数变化。正常电容应显示从低阻值逐渐升高至无穷大（充电过程）。若读数始终为0或极低，说明电容已短路；若始终显示无穷大无变化，说明电容开路；若指针摆动后停在某一刻度不回零，说明存在漏电-32-35。

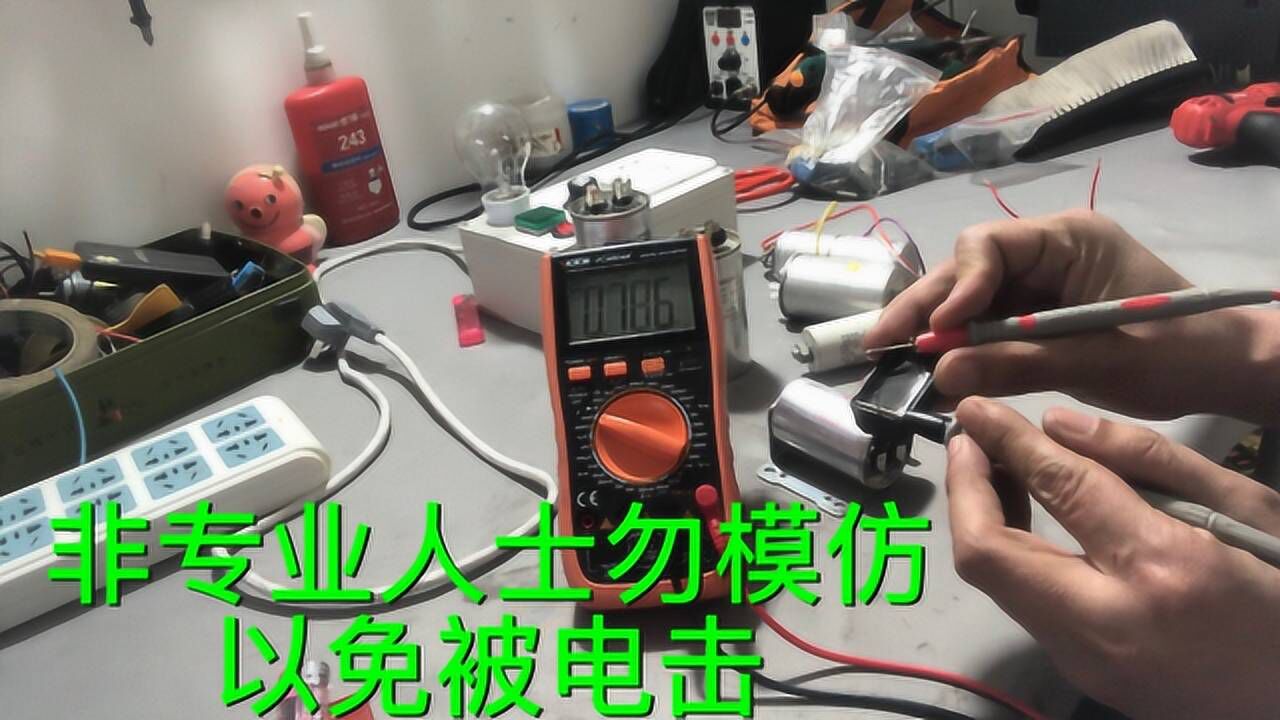

2. 万用表电容档检测法（三大场景新手重点掌握）
第一步：安全放电
切断设备电源，将万用表调至电阻档或使用专用放电工具对电容进行放电。对于电解电容，短接前注意正负极区分。
第二步：档位设置
将万用表旋转开关拨至电容测量档位，通常标有“F”或“CAP”符号-。根据电容预估容量选择合适的量程（如2μF以下选低档，100μF以上选高档），确保量程覆盖标称值-32。
第三步：连接测试
将红黑表笔分别接触电容两极。对于电解电容，红表笔接正极、黑表笔接负极；无极性电容无需区分。保持接触稳定3~5秒直至读数稳定-35。
第四步：读数判断
读数在标称值的允许误差范围内（通常±5%~±20%），说明电容容量正常-32。
读数显著偏低或为0，说明电容已失效或严重衰减。
显示“OL”（溢出）或无穷大，说明电容开路-32。
读数不稳定或持续变化，可能是未完全放电或引脚接触不良。
工业场景实用技巧：工厂新手可准备一个已知正常的同规格电容作为比对样本，通过对比读数快速判断。对于并联在电路板上的电容，务必拆下一端引脚后再测量，否则其他元件会干扰读数。
汽车场景实用技巧：车规贴片电容体积小、不易拆焊，可使用测试夹代替表笔固定引脚。检测前记录标称参数（容量、电压等级）便于对比结果。
家电场景实用技巧：CBB启动电容若实测容量偏离标称值-10%或超过+20%，即可判定不合格，应及时更换-55。
3. 行业专业仪器检测法（进阶精准检测）
工业场景：LCR电桥与不拆线电容测试仪
LCR数字电桥操作流程
开机预热：LCR电桥使用前需通电预热至少15分钟，确保测量精度稳定-42。
校准：根据仪器用户手册进行开路/短路清零校准，消除测试线寄生参数影响。
连接电容：使用开尔文夹（四线测试夹）连接电容引脚，减少接触电阻对测量精度的影响-48。
设置测试频率：根据电容类型选择频率——铝电解电容选100Hz或120Hz，陶瓷电容和薄膜电容选1kHz或更高（通常1kHz为基准值）-42-48。
选择等效电路模式：大容量电容选串联模式，小容量电容选并联模式。
读取参数：仪器同时显示C、ESR、D值，与厂商规格参数对比判定状态-48。
判断标准
容量偏差超过标称值20%，或ESR值上升超过初始值50%，判定为失效-。
损耗角正切D值显著高于规格书上限，表明电容介质劣化-1。
不拆线电容测试仪（工厂流水线专用）
TCCL-8000系列全自动电容电感测试仪采用异频信号注入技术，无需拆焊即可在线检测无功补偿电容器组。电容测量范围0.5μF~20,000μF，精度±0.5%+0.01μF。内置DL/T 1216-2020标准阈值预警功能，可自动生成设备参数变化趋势图谱，大幅提升工厂流水线检测效率-6。
汽车场景：AEC-Q200车规级检测体系
汽车电容检测遵循AEC-Q200 Rev E标准，需完成以下核心测试-21：
高温负荷寿命：额定电压125%条件下持续1000小时（I类陶瓷电容2000小时），验证电容在极端工况下的可靠性-21。
温度冲击：-55℃←→125℃循环1000次，转换时间＜1分钟-21。
湿热耐久：85℃/85%RH环境下持续1000小时，恢复后容量变化≤10%-21。
机械振动：20~2000Hz随机振动，每轴向8小时，总加速度均方根值达50Grms-21。
ESR健康监测：通过ECU定期检测电容ESR值，当参数漂移超过15%时触发预警，提前发现潜在故障-23。
家电场景：电容表精准测量
使用专用数字电容表或万用表的电容档位进行精确测量-55：
将电容从电路板上完全拆下。
对电容两极进行彻底放电。
将电容引脚插入电容表的Cx插孔，或使用测试夹固定。
读取容量值和ESR值。
判断标准：实测容量在标称值-10%~+20%范围内视为合格；ESR值显著高于同规格新品参考值则判定劣化-55。
三、补充模块
1. 三大场景不同类型电容的检测重点
工业场景
高压滤波电容：检测重点为耐压性能和容量保持率，需使用高压电容测试仪验证耐压值是否符合标称要求。
无功补偿电容：检测重点为容量值和损耗角正切，可使用不拆线测试仪进行在线监测，定期记录参数变化趋势，当容量下降超过15%时预警更换-6。
铝电解电容：关注ESR值和顶部鼓包迹象。高温环境下连续工作寿命可能缩短至原设计的30%-。
汽车场景
车规级贴片电容（MLCC） ：检测重点为AEC-Q200标准要求的温度循环、湿热耐久和机械振动测试，尤其关注-40℃至25℃温区内的参数漂移规律-21-。
薄膜电容（直流母线支撑） ：检测重点为耐高压能力（可达1000VDC）和低损耗特性，需验证在800V高压平台下的稳定性-。
钽电容（ADAS系统） ：检测重点为短路故障电流耐久性和绝缘性能-21。
家电场景
CBB启动电容：检测重点为容量衰减和ESR升高。五大故障信号为：压缩机不启动/启动困难、异常噪音与振动、运行过热保护停机、运行电流异常升高、电容外观物理损伤-55。
电源滤波电解电容：检测重点为容量衰减和漏电流增大。电源纹波超标、设备时好时坏往往与此类电容损坏有关-。
安规电容（X/Y电容） ：检测重点为耐压和绝缘电阻，外壳鼓包或开裂需立即更换-。
2. 三大场景电容检测常见误区
误区1：仅测通断不测容量
仅用电阻档检测是否短路，无法发现容量衰减问题。家电维修中常见的“电机启动无力”故障，往往是由容量衰减引起而非完全短路或开路，必须测量实际容量值才能准确判断-52。
误区2：忽略外观特征
鼓包、漏液等外观异常是电容失效的直接信号。顶部鼓包说明内部电解液气化，底部漏液说明密封失效，引脚锈蚀说明接触电阻增大-52。发现这些现象无需进一步检测即可判定电容损坏。
误区3：未放电直接测量
带电或带残余电荷测量会损坏万用表并引发危险，尤其是高压大容量电容。必须在断电并完成放电后再进行任何测量。
误区4：不拆焊测量并联电容
电容并联在电路板上时，直接测量会受其他元件干扰导致读数不准确。务必将电容一端引脚从电路板上焊开后再测量。
误区5：超规格替换
更换电容时，新电容的耐压值不得低于原参数，容量偏差应控制在±10%以内，工作温度需匹配设备环境要求-52。随意替换可能引发二次故障甚至安全事故。
误区6：用普通万用表测ESR
普通万用表无法测量ESR值，必须使用专用ESR表或LCR电桥。对于高频电路中的电容，ESR参数可能比容量值更重要，忽略ESR检测可能导致高频性能劣化问题被遗漏-32。
3. 三大场景电容失效典型案例
案例一：工业工厂——无功补偿电容耐压不足导致设备短路故障
某化工厂的无功补偿装置连续出现跳闸故障，初步排查未发现明显异常。现场工程师使用TCCL-8000系列全自动电容电感测试仪进行不拆线检测，发现补偿电容器组中某组电容容量下降了约18%，且ESR值异常升高。进一步分析确认该电容长期在超额定电压环境下运行，导致内部介质逐渐击穿。更换符合GB/T 14472标准的同规格电容后，设备恢复正常运行，系统损耗降低约15%-6。
案例二：汽车维修——车规电容ESR升高引发电机控制器输出波动
某新能源汽车在行驶中出现动力输出不稳现象，仪表盘未报故障码。维修技师使用LCR电桥对电机控制器中的直流母线支撑薄膜电容进行检测，发现其ESR值比标称规格高出约40%，但容量仍基本正常。更换同型号车规级低ESR电容（AEC-Q200认证）后，电机控制器输出电压波动减少62%，系统效率提升3.2个百分点-23。
案例三：家电维修——CBB启动电容容量衰减导致冰箱压缩机不启动
某冰箱用户反映压缩机“嗡嗡”响但不启动。维修人员断电后检查启动电容外观无明显异常，使用万用表电容档测量其实际容量，发现标称15μF的CBB电容实测仅7.2μF，衰减超过50%。更换同规格CBB电容（容量偏差控制在±5%以内，耐压值不低于原参数）后，压缩机恢复正常启动-55-52。
四、结尾
1. 电容检测核心（三大场景高效排查策略）
综合以上检测方法，根据场景选择检测路径：
工厂工业场景排查策略
日常巡检：外观目检（重点关注电容顶部、底部和引脚状态）+ 万用表电容档抽检
来料检验：LCR电桥测量C、ESR、D值，确认符合采购规格书参数范围
产线批量检测：使用不拆线电容测试仪或全自动电容测试仪进行在线无损检测，内置标准阈值预警功能可自动判定-6
故障排查：首选LCR电桥精准测量，对比厂商参数曲线判定
汽车维修场景排查策略
快速初筛：断电后外观目检（借助10倍放大镜）+ 万用表电阻档充放电测试
精准诊断：LCR电桥测量C和ESR值，与AEC-Q200规格参数对比判定
高级检测：如需AEC-Q200认证检测，需送第三方实验室完成温度循环、湿热耐久、机械振动等全套测试-21
健康监测：通过ECU定期检测ESR值，当参数漂移超过15%时触发预警-23
家电维修场景排查策略
快速判断：外观目检（重点关注鼓包、漏液）+ 万用表电阻档充放电测试
容量验证：万用表电容档或专用电容表测量实际容量，偏差超过-10%或+20%判定不合格-55
替换验证：无专业仪表时采用替换法，安装参数匹配的新电容后通电测试设备启动状态-52
核心记忆点：电容检测从简到繁分三级——外观目检（一分钟识别明显故障）、万用表测量（五分钟完成容量判断）、专业仪器检测（十分钟获取C/ESR/D全参数）。根据场景和手头工具选择合适的检测级别，避免“小病大治”或“大病漏诊”。
2. 电容检测价值延伸（维护与选型建议）
日常维护建议
定期检测：工业设备建议每季度进行一次电容参数抽检并记录基准值，偏差超20%及时更换-11。家电建议每年对启动电容和滤波电容进行状态检查。
环境控制：高温是电容寿命的最大杀手，应确保设备散热良好。铝电解电容在连续工作温度超过标称值时，寿命可能缩短至原设计的30%-。
极性确认：更换电解电容时必须核对正负极，反接会立即损坏电容甚至引发安全事故。
采购与校准建议
选型原则：工业电容选择符合GB/T 14472标准的产品；汽车电容优先选择通过AEC-Q200认证的型号-21；家电电容确保耐压值和容量与原厂参数匹配。
工具校准：万用表和LCR电桥建议每年校准一次，确保检测数据准确可靠-48。
库存管理：储备不同介质类型的备用元件（铝电解、薄膜、陶瓷电容各备若干常用规格），便于快速替换-11。
3. 互动交流（分享你的电容检测难题）
你在工厂检测工业电容时，是否遇到过耐压检测不准、读数异常波动的问题？在汽车维修中，有没有遇到电容检测看似正常但实际却导致系统故障的疑难案例？家电维修时，是否曾被“外观完好但容量已衰减”的电容误导过？
欢迎在评论区分享你在电容检测中遇到的实际难题或独门技巧。如需更深入的检测方案或选型建议，可关注本公众号获取更多工业/汽车/家电元器件的行业检测干货。下期我们将深入讲解“电感与变压器的检测方法”，敬请期待！
