在电子维修和工厂产线检测中,整流桥是交流转直流的核心元器件,但90%的电源无输出、烧保险、电压异常等故障,都与整流桥损坏直接相关-37。无论是电子维修人员排查开关电源故障、企业质检人员在工厂流水线上批量检测整流桥质量,还是电子爱好者自学维修家电设备,掌握一套科学、精准、可落地的

测量整流桥如何接线图好坏方法,都是绕不开的基本功。不同应用场景下整流桥的检测侧重点差异极大——工业变频器中的大功率整流桥需要重点关注三相不平衡和散热工况,家用开关电源中的小功率整流桥则更依赖万用表二极管档的快速诊断。

本文将聚焦开关电源适配器、家用电器主板和工业变频器三大典型场景,从基础准备到进阶检测,分层次详解

整流桥检测方法,帮助新手快速入门、专业群体提升精准度,同时规避检测过程中的安全风险与常见误区。

一、整流桥检测前置准备(适配不同应用场景)

1. 整流桥检测核心工具介绍(基础款 vs 专业款)

基础款——新手必备:

  • 数字万用表(必选):具备二极管档位(通常标有“→+”符号),这是万用表检测整流桥如何接线图最核心的工具-21。推荐选择自动量程的数字万用表,对新手更友好。在工厂入门质检和家电维修场景中,200元左右的国产数字万用表已足够完成95%的检测任务。

  • 放电工具:镊子或放电电阻,用于释放电路中滤波电容的残余电荷-42。尤其在开关电源维修中,大容量电解电容可能残留高达310V以上的电压,不放电直接操作存在触电风险。

  • 防静电腕带(选配):在接触精密电子元件时建议佩戴,防止静电击穿敏感元件。

专业款——适配批量/高精度检测:

  • 示波器:用于波形分析,诊断整流桥输出是否平滑,适用于工业电源和变频器领域的深度故障排查-43。专业质检工程师可通过波形畸变定位具体损坏的二极管。

  • 热成像仪:辅助判断整流桥工作时的温度分布,单颗二极管异常发热超过15℃即可判断存在漏电或老化问题-59。适用于工厂流水线批量检测和变频器故障诊断。

  • 耐压测试仪:检测整流桥反向耐压是否达标,适配工业高压整流桥的批量检测和入厂质检-

  • 安全隔离变压器:在带电测试时提供安全保障,避免触电事故-59

2. 整流桥检测安全注意事项(重中之重)

⚠️ 核心原则:断电、放电、防短路

  1. 必须完全断开电源:在对整流桥进行检测之前,务必确保电路中的交流输入已经完全切断。万用表检测整流桥如何接线图时带电操作不仅会损坏万用表,还可能造成短路触电事故-21

  2. 必须释放残余电荷:电路中通常并联有滤波电容,断电后仍可能储存上百伏特的电压。操作前须用放电工具短接电容两端或通过放电电阻释放电荷,避免电击和二次损坏-23。在开关电源维修中,这一步尤为关键——很多新手因为忽略放电而烧坏万用表甚至触电。

  3. 工业高压场景专属防护:若检测工业变频器、三相整流桥等高电压场景,须穿戴绝缘手套、护目镜,使用耐压等级匹配的检测仪器,在确认断电并使用验电笔验证后方可操作-43

  4. 元件清理与防静电:检测前用无水酒精清理整流桥引脚表面的氧化物和污渍,避免接触不良影响测量精度。操作时佩戴防静电腕带或触摸接地金属释放静电,防止静电损坏元件。

  5. 整流桥行业安全检测规范:在测试交流输入端时,切勿用手同时触碰两个交流引脚,以免形成电流回路造成触电-1

3. 整流桥基础认知(适配精准检测)

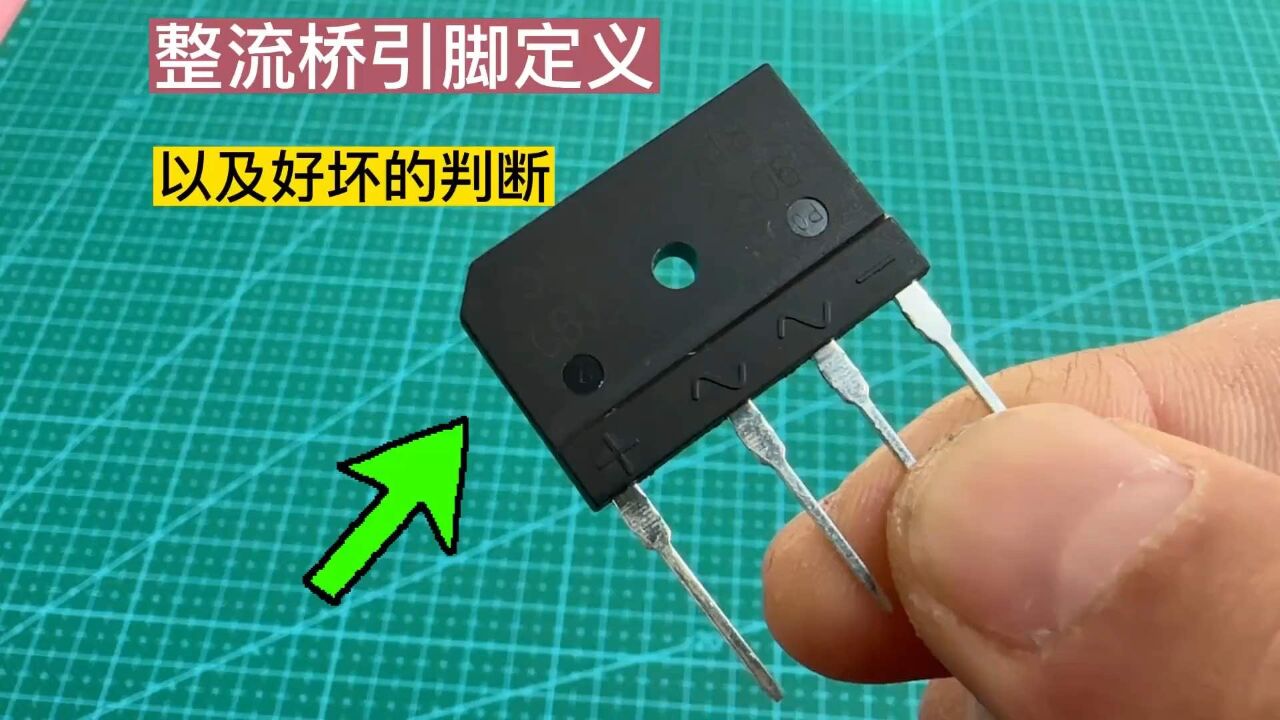

结构认知: 整流桥通常由四个二极管接成桥式电路,封装为一个四脚元件-2。四个引脚分别为:两个交流输入端(通常标识为“~”符号)、直流正极输出端(标识为“+”)、直流负极输出端(标识为“-”)-21。理解引脚定义是测量整流桥如何接线图好坏的第一步。

单相 vs 三相:

  • 单相整流桥:常见于开关电源、充电适配器、家用电器主板,输入为220V单相交流电,输出约310V直流-1

  • 三相整流桥:常见于工业变频器、UPS电源、大功率电机驱动,输入为三相380V交流电,输出约540V直流-。检测时需额外关注三相阻值的一致性。

核心参数(与检测结果直接关联):

  • 正向压降(VF) :正常硅整流桥的正向导通压降约为0.5V~0.7V(万用表二极管档测量值)-21。低于0.3V或高于1.0V均属异常。

  • 反向耐压(VRRM) :检测反向截止时万用表应显示“OL”,表示电阻无穷大-21。若测得导通电压,说明二极管已击穿短路。

  • 额定电流(IF) :影响选型和散热设计,工业变频器常用35A~100A规格。

💡 极简注释:正向压降——电流从二极管正极流向负极时产生的电压损失,越小越好,但过低可能表明已短路。反向耐压——二极管承受反向电压的能力,越高越好。

二、整流桥核心检测方法(分层实操)

1. 整流桥快速初筛法(适配新手/工厂快速排查)

应用场景:家电维修快速判断、工厂产线批量初筛。无需复杂仪器,5秒内可初步锁定故障。

操作流程:

第一步:外观目测

  • 观察整流桥外壳是否有炸裂、鼓包、烧焦痕迹,引脚是否有氧化腐蚀。

  • 检查PCB板上整流桥周围是否有烧黑、焊点开裂、保险管熔断发黑等现象。

  • 若保险丝炸裂且发黑,通常意味着整流桥内部二极管已被击穿短路-

第二步:闻味判断

  • 若闻到明显的焦糊味,说明整流桥已发生过热烧毁。

第三步:快速通断测试(无需万用表)

  • 在断电状态下,用通断测试笔或万用表蜂鸣档快速扫描整流桥各引脚对地是否短路。

  • 若直流输出端正负极之间直接导通(蜂鸣器长鸣),则整流桥内部有击穿,可直接判定损坏。

整流桥基础检测步骤:目测→闻味→通断测试,三步完成初步筛选,适合家电维修场景的快速排查。

2. 万用表检测整流桥方法(新手重点掌握)

万用表二极管档是新手测量整流桥如何接线图好坏最核心、最常用、最精准的方法。整流桥内部有4个二极管,只需检测这4个二极管的正向导通压降反向截止性能,即可判断好坏-21

💡 新手必读:万用表档位说明

  • 二极管档(⏚符号) :推荐新手使用。万用表输出约2V~3V的测试电压,可直接测量二极管的正向导通压降,读数单位为V(伏特)。正常硅整流桥正向读数应在0.4V~0.7V之间,反向读数为“OL”(溢出/无穷大)。

  • 电阻档(Ω符号) :适用于指针式万用表或数字表二极管档无法触发高耐压二极管导通时使用-38。正常正向阻值在几百到几千欧姆之间,反向为无穷大。

第一步:设置万用表
将万用表调至二极管档位(通常标有“→+”或“⏚”符号),红表笔插入“VΩ”孔,黑表笔插入“COM”孔。

第二步:识别整流桥引脚
整流桥有四个引脚:两个交流输入端(标“~”),直流正极(标“+”),直流负极(标“-”)。如果引脚标识模糊,可通过测量反向电阻的方法快速定位引脚极性(参考第2.3节进阶技巧)。

第三步:检测内部四个二极管

依次检测以下4个PN结,每个检测包括“正向测量”和“反向测量”两步:

检测序号检测对象红表笔位置黑表笔位置正常结果(正向)正常结果(反向)
1二极管1“+”端AC1(交流输入端1)0.5V~0.7V“OL”
2二极管2“+”端AC2(交流输入端2)0.5V~0.7V“OL”
3二极管3AC1(交流输入端1)“-”端0.5V~0.7V“OL”
4二极管4AC2(交流输入端2)“-”端0.5V~0.7V“OL”

📌 正向测量:红表笔接二极管阳极,黑表笔接阴极。正常时应显示0.5V~0.7V压降。若显示“OL”,说明二极管开路损坏;若显示0V或接近0V,说明二极管已击穿短路-23
📌 反向测量:红黑表笔交换,万用表应显示“OL”(开路/无穷大)。若显示0V或某个电压值,说明二极管漏电或已击穿短路-21

第四步:判断整流桥整体好坏

  • 正常:4个二极管的正向压降均在0.5V~0.7V,反向均显示“OL”。

  • 损坏:任何一个二极管的正向开路(显示“OL”)、正向短路(显示0V)或反向漏电(显示非“OL”),则该整流桥已损坏,需整体更换。

  • ⚠️ 注意:整流桥属于集成模块,内部任何一个二极管损坏,都应更换整个整流桥,不宜单独更换内部二极管。

💡 工厂/家电检测实用技巧:工厂入门质检员在批量检测时,可先用电阻档快速扫描交流输入端到直流输出端的阻值。正常情况下,交流输入端到直流正极的阻值应在几百欧姆级别,到直流负极的阻值也应在几百欧姆级别,若出现开路或短路则判定为不良品-38

3. 在线检测技巧(不拆焊快速判断)

对于焊接在电路板上的整流桥,在线检测(不拆焊)可以快速初步判断是否存在明显短路故障-。但需注意,在线检测受电路板外围元器件影响,可能存在测量干扰,精准判断仍需拆下离线检测-

快速在线判断方法:

  • 红笔接整流桥负极,黑笔分别接两个交流脚位:若万用表二极管档均有读值显示(约0.5V~0.7V),说明负极与交流之间的两颗二极管正常-38

  • 黑笔接整流桥正极,红笔分别探测两个交流脚位:若均有读值显示,说明正极与交流之间的两颗二极管正常-38

  • 反向截止测试:交换表笔测量上述组合,万用表应显示“OL”。

📌 注意:在线检测时,如果整流桥并联有较大电容或其他低阻抗负载,可能造成误判。如在线检测结果可疑,建议焊下整流桥进行离线复检。

4. 通电动态检测法(进阶精准诊断)

当万用表离线检测结果存疑,或怀疑整流桥存在“软故障”(参数劣化而非完全开路/短路)时,可采用通电动态检测。

操作步骤:

  1. 在交流输入端接入安全电压:建议使用隔离变压器输入12V~24V交流安全电压,切勿直接接220V市电进行首次测试-42

  2. 测量直流输出电压:用万用表直流电压档测量“+”和“-”端之间的电压。正常情况下,输出电压≈输入交流电压的峰值减去两倍二极管压降。以12V交流输入为例,12×1.414≈17V,减去约1.4V压降,应得到约15.6V直流。

  3. 观察波形:用示波器观察直流输出波形。正常情况下应为平滑的脉动直流,若波形出现塌陷、畸变或缺失,说明特定二极管失效-42

    • 正半周缺失 → 连接“+”输出端的两个二极管故障

    • 负半周异常 → 连接“-”输出端的两个二极管问题

  4. 测量纹波:直流输出中若存在明显的交流成分(纹波过大),说明某个二极管已性能劣化-23

5. 工业变频器整流桥专用检测方法(进阶)

工业变频器通常使用三相整流桥,检测方法比单相整流桥更为复杂,适用于专业质检工程师和资深维修技师-43

静态测试(断电):

  • 正向测量:使用万用表电阻档(X10档),红表棒接直流母线P端,黑表棒依次接R、S、T三相输入端。正常情况下应测得几十欧的阻值,且三相阻值基本一致-43

  • 反向测量:黑表棒接P端,红表棒依次接R、S、T端,阻值应接近无穷大-43

  • 负端测量:红表棒接N端,重复上述步骤。若三相阻值不平衡或某相为无穷大,则整流桥可能存在故障-43

动态测试(通电):

  • 启动变频器后,观察是否有异常响声、温度异常升高或电流波动不稳。

  • 查看故障报警代码(如过流、欠压),判断整流桥是否存在问题-43

  • 测量直流母线电压(P端与N端之间),若电压异常偏低或不稳定,说明整流桥无法有效整流-43

💡 变频器检测特别提示:变频器直流母线电压异常偏低,且伴随F30011(直流母线纹波电压超限)等报警代码时,需重点排查整流桥是否存在隐性击穿或导通压降异常-

三、补充模块

1. 不同封装类型整流桥的检测重点

类型常见封装典型应用检测重点
小功率扁桥DIP-4、SMD-4手机充电器、LED驱动关注正向压降一致性
中功率方桥GBJ、KBJ开关电源、家电主板散热性能、焊点可靠性
大功率铁壳桥KBPC、GBPC工业变频器、电焊机反向耐压、三相平衡
肖特基整流桥TO-220、GBJ车载电源、高频电源反向漏电流(偏高属正常,但需控制在允许范围内)

2. 整流桥行业检测常见误区(避坑指南)

误区正确做法危害
在线测出短路就断定整流桥损坏需排除外围电路干扰,确认后方可判定误判导致不必要的元件更换
用蜂鸣档测正向导通判断好坏必须用二极管档测具体压降值漏判参数劣化的“软故障”
测一个二极管正常就认定整体完好需测完全部4个二极管遗漏部分损坏的二极管
忽略环境温度对检测结果的影响高温环境下正向压降会降低误判正常元件为损坏
工业三相整流桥只测一相就下结论三相必须逐一检测并对比一致性漏判单相隐性故障
整流桥短路后直接更换不排查后级检查后级逆变电路是否有短路新换整流桥再次烧毁

3. 整流桥行业典型案例(实操参考)

案例一:工业变频器整流桥热失控失效

  • 故障现象:某变频器在高温车间运行几周后突然失效,无法启动-28

  • 检测过程:拆解发现整流桥二极管芯片严重过热损坏。分析原因:二极管正向压降随温度升高而降低,导致整流桥承受更高电流,形成热失控,最终烧毁。

  • 解决方法:更换更高规格的整流桥(如从35A升级到50A),增加散热片和风冷系统,同时在电路中加入温度保护装置-28

  • 行业启示:在高温环境(如工业车间、封闭机柜)中使用整流桥时,必须预留足够电流裕量并强化散热设计。

案例二:汽车发电机整流器损坏导致发电量不足

  • 故障现象:一辆丰田雅力士发动机起动困难,蓄电池反复亏电,发电机发出“嗡嗡”异响-68

  • 检测过程:使用示波器测量发电机电压和电流波形,发现电压仅12.6V(正常应14V左右),电流波形出现异常断落。诊断推断整流器损坏导致发电机发电量不足-68

  • 解决方法:更换发电机整流器后,电压恢复14V,电流波形连续,异响消失-68

  • 行业启示:汽车维修中,发电机异响+充电不足通常指向整流器故障,需对整流桥内每个二极管进行正反向测试-70

案例三:家电电源适配器浪涌冲击烧毁

  • 故障现象:雷暴天气后,某品牌空调电源适配器无法启动-28

  • 检测过程:拆解发现整流桥二极管被击穿,输入端保险丝熔断。分析原因为雷击或电网突波产生高压冲击,超过整流桥反向耐压极限。

  • 解决方法:更换整流桥的同时,在交流输入端增加TVS管和压敏电阻(MOV),提供瞬态浪涌保护-28

  • 行业启示:在电网环境不稳定的地区,整流桥输入端应加装浪涌保护器件,选型时也应选择更高耐压等级(如1000V以上)的整流桥。

四、结尾

1. 整流桥检测核心(高效排查策略)

结合不同应用场景,本文提炼出分级检测策略:

检测层级适用场景核心方法所需工具
L1—快速初筛家电维修、初步判断目测+闻味+通断测试无/蜂鸣档
L2—标准检测日常维修、工厂入门万用表二极管档测4个二极管数字万用表
L3—在线快判不拆焊初步判断负极→交流脚、正极→交流脚数字万用表
L4—动态验证疑似软故障安全电压通电+波形分析万用表+示波器
L5—专业诊断工业变频器、批量检测三相静态测试+动态测试万用表+示波器+耐压测试仪

🎯 记住三个关键数字:正向压降0.5V~0.7V(正常)、反向显示“OL”(正常)、4个二极管(全检)。

2. 整流桥检测价值延伸(维护与采购建议)

日常维护技巧:

  • 定期清理整流桥散热器积尘——灰尘堆积会使温升提高约15%-42

  • 检查焊点是否氧化开裂,及时补焊。

  • 在散热器与整流桥之间涂抹导热硅脂,年均降低工作温度约8~12℃-42

  • 交流输入端并联压敏电阻,有效吸收浪涌电压-42

  • 工业变频器建议每6~12个月进行一次全面检测,包括静态测试和动态测试-43

采购建议:

  • 选择符合原设备规格的高质量元件,确认峰值反向电压(VRRM)留有足够余量(建议≥实际电压×1.3倍)-43

  • 同等封装规格下,选择反向耐压等级更高(如1000V以上)、额定电流更大的型号,提升系统可靠性。

  • 推荐优先选择带散热片封装的型号(如KBPC、GBJ系列),散热性能更优-12

3. 互动交流

你在维修开关电源时,是否遇到过整流桥检测结果正常但设备仍然无法工作的情况?

在工厂产线检测整流桥时,有没有遇到三相阻值测量不一致却难以定位故障点的困扰?

欢迎在评论区分享你的整流桥行业检测难题,我们一起交流探讨!关注我,获取更多整流桥检测干货,电子元器件检测系列持续更新中,涵盖电容、电阻、二极管、MOS管等全品类元器件的实操检测指南。
