一、开头引言
在电子电气设备维修与电路故障排查中，
本文基于万用表电压测量这一核心操作，结合
二、前置准备
（一）汽车/家电/工业场景万用表检测核心工具介绍
万用表是测量电压的必备工具，不同场景对万用表的要求有所差异，读者可根据自身需求选择合适的型号。
基础款（新手/爱好者适用） ：选择一款具备直流电压（DCV） 和交流电压（ACV） 测量功能的基础数字万用表即可，建议优先选择自动量程或具有过载保护功能的型号，这类仪表读数直观，不易因误操作损坏-24。在家庭维修场景中，入门级数字万用表已能满足大部分220V电路检测需求。
专业款（行业从业者适用） ：
汽车维修场景：推荐选用高阻抗汽车专用万用表，输入阻抗≥10MΩ，可保护敏感的发动机控制单元（ECU）免受损坏。若涉及混合动力或电动汽车诊断，还需具备频率测量、占空比和脉冲宽度测量功能，用于检测喷油器和点火信号-2。
工业设备场景：需选用符合GB/T 42125.9-2025安全标准的专业仪表，具备CAT III/CAT IV安全等级，能够安全测量380V工业电压甚至更高等级的电网电压-10。
家电维修场景：建议选择具有真有效值（True RMS） 测量功能的数字万用表，可精准测量变频家电中的非正弦波电压信号，避免因波形失真导致误判-。
（二）汽车/工业/家电场景电压检测安全注意事项
使用万用表测量电压时，安全永远是第一位的。以下是各场景通用的4条核心安全准则（重中之重）：
档位与量程选择必须先确认：测量前务必将万用表旋钮置于电压档（直流V⎓或交流V~），严禁用电阻档或电流档测量电压——这种错误操作会瞬间烧毁万用表内部的精密元件，甚至引发安全事故-。
遵循“先大后小”的量程选择原则：若不确定被测电压的范围，始终从万用表的最高电压量程开始测量，再根据读数逐步下调至更合适的档位。指示值落在量程1/2至2/3区间时精度最高-33。
测量高压时采用单手操作：测量220V及以上电压时，双手应单手捏住表笔绝缘柄，另一只手不得触碰任何金属部件或潮湿表面。这一习惯是防止触电的关键保障-33。
测量前确认万用表状态：检查表笔绝缘层有无破损，插头与表身连接是否稳固。电池电量不足时可能导致读数偏差，需及时更换-34。
（三）万用表电压测量基础认知
万用表测电压的核心逻辑是并联测量：将万用表的两支表笔并接在被测元器件或电路的两端，读取两点间的电位差-29。测量前需要判断被测信号的类型：
直流电压（DC） ：常见于汽车蓄电池、传感器信号线、电路板电源引脚等，测量时红表笔接高电位（正极），黑表笔接低电位（负极）。若接反，万用表会显示负号“-”，读数绝对值仍准确-29。
交流电压（AC） ：常见于家用220V插座、工业380V设备电源等，测量时无极性要求，两支表笔可任意接触被测两端-30。

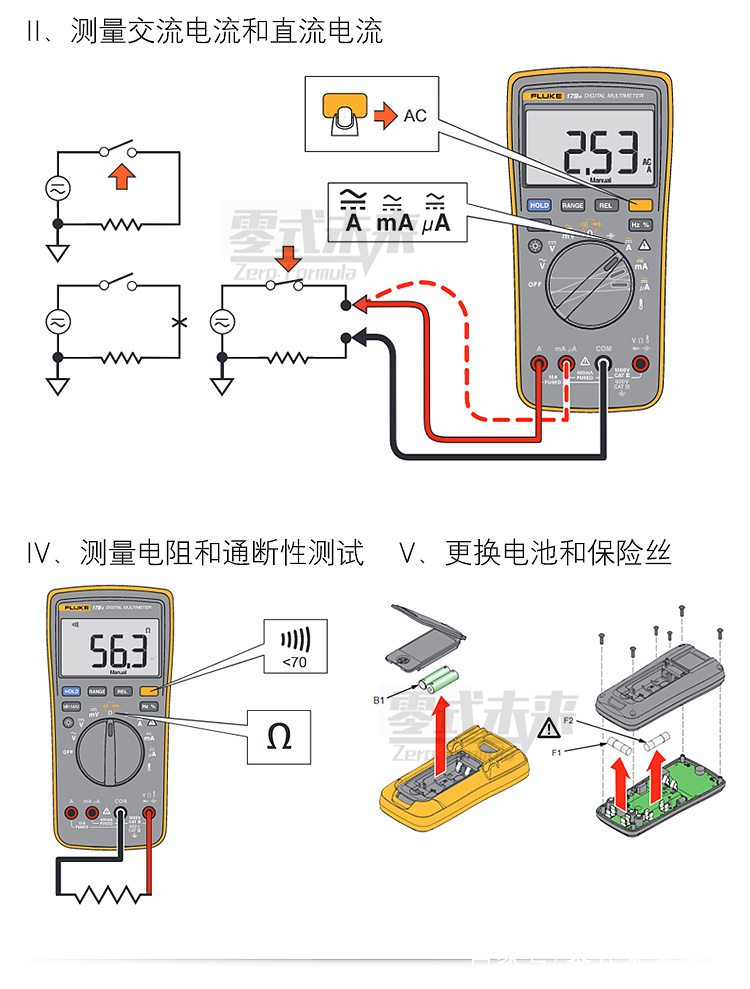

万用表表笔的插接规范为：黑表笔始终插入 COM（公共端）插孔，红表笔根据测量类型插入对应插孔——测量电压和电阻时插入 VΩ 插孔，测量电流时则需插入专用电流插孔-32。
三、核心检测方法
（一）基础电压检测法（新手快速初筛）
在正式使用万用表测量电压之前，建议先通过“通电测试+直观判断”进行初步排查，快速缩小故障范围。
操作流程：
第一步：确认被测电路已通电，但确保操作环境干燥、手部干燥，避免触碰任何裸露金属部分。
第二步：通过设备的工作状态进行初步判断：汽车仪表盘灯光昏暗可能是蓄电池电压不足；家电屏幕忽明忽暗可能是供电电压不稳定；工厂设备频繁重启可能是供电线路存在压降。
第三步：用万用表的基础电压档位进行快速验证，确认电压是否在行业标准范围内（具体标准参见下方各行业检测章节）。
行业注意要点：
汽车维修场景中，传感器类信号线在未启动车辆时无法获取工作电压，必须在通电后测量。部分传感器需要热车至工作温度（如氧传感器需达到300℃以上）才能输出有效信号-8。
工业设备场景中，大功率设备启动瞬间会产生压降，短暂的低电压属于正常现象，持续性低压则需排查线路问题。
家电维修场景中，测量220V插座前，可先用试电笔确认火线，再使用万用表进行电压测量。
（二）万用表检测电压标准步骤（新手重点掌握）
以下是万用表测量电压的标准四步法，适用于所有行业场景：
步骤1：预估电压类型与大致范围
判断被测电压是直流（DC）还是交流（AC）。直流常见于汽车电瓶、传感器信号线、电路板电源；交流常见于家用插座、工业设备供电。粗略估算电压值——如汽车电瓶约12V、传感器信号线约0-5V、家用插座约220V。
步骤2：选择正确的万用表档位
直流电压：将万用表旋钮转至 DCV 或 V⎓ 档位，选择略大于预估值的量程（如测12V电池选20V档，测5V传感器选20V档）。
交流电压：将万用表旋钮转至 ACV 或 V~ 档位。测家用220V选750V档，测工业380V选1000V档-39。
不确定电压范围时：从最大量程开始，逐步下调。若显示“1”或“OL”，说明量程偏小，需增大档位-30。
步骤3：正确连接表笔
黑表笔插入 COM 孔，红表笔插入 VΩ 孔。测量直流电压时，红表笔接高电位（正极），黑表笔接低电位（负极）；测量交流电压时无极性要求-29。
步骤4：测量并读取数值
将表笔稳定接触被测两点，待显示屏数值稳定后记录。数字万用表直接读取屏幕数值，如“12.58”表示12.58V。读数时注意单位（V或mV），测量结果与标准值对照后判断是否正常。
（三）行业场景化电压检测进阶方法
汽车维修场景：传感器电压检测
汽车传感器是现代车辆电气系统中最容易出现电压异常的元器件，以下是常见传感器在万用表测量中的判断标准：
① 蓄电池与充电系统电压检测
静态电压：车辆熄火状态下，蓄电池两端正常电压应≥12.6V。低于12.4V表明电量不足，需充电或检查发电机-2-8。
启动瞬间电压：启动发动机时，蓄电池电压不应低于9.6V。若低于此值，需检查蓄电池老化或启动电容故障-8。
发电机输出电压：发动机运转后，发电机输出电压应在13.5-14.8V之间，表明充电系统工作正常。若电压异常偏高或偏低，需检查发电机调节器-8。
② 氧传感器电压检测
热车状态下（排气管温度达到300℃以上），将万用表调至直流电压档，红表笔接传感器信号线，黑表笔接地。正常前氧传感器电压应在0.1-0.9V之间持续波动，10秒内变化8次以上，说明空燃比调节正常。若电压停滞在0.45V附近不波动，说明传感器陶瓷体开裂导致灵敏度下降-4。
③ 曲轴位置/凸轮轴位置传感器检测
打开点火开关但不启动发动机，用万用表测量传感器信号线与接地之间的电压。曲轴位置传感器信号线正常电压为1.4V左右，启动起动机时信号电压上升至约1.6V。转动发动机时，输出电压应在0.3-5V之间跳变-6-4。
④ 节气门位置传感器（TPS）检测
将万用表调至直流电压档，红表笔接信号线，黑表笔接地。缓慢踩下油门踏板，观察电压是否从怠速位置的约0.5V线性上升至全开位置的约4.5V。若电压存在跳变或非线性突变，说明传感器内部电阻膜磨损-4。
⑤ 信号线与执行器电压快速判断
传感器类信号线正常电压范围多在0.5-5V之间，检测时需启动车辆让传感器处于工作状态。若电压偏离标准值，可能是线路接触不良或传感器本身故障。执行器信号线通常为12V左右，若测量时电压不稳定，需检查接插件是否松动或腐蚀-9。
家电维修场景：220V供电与电路板电压检测
家电电路板维修中，电压检测是锁定故障的关键手段。维修人员通常遵循“从供电端到负载端逐级测量”的逻辑-42。
① 家用220V电压检测
将万用表调至交流电压档（选750V量程），红黑表笔分别插入插座的两个孔。正常220V供电应在198-240V范围内波动，理想值为210-240V。若电压低于200V，可能存在线路压降或供电不足；若电压为0V，则说明断电、跳闸或插座内部断路-39-21。
② 电路板关键点电压检测
上电前先用电阻档确认主功率元件（如桥堆输入端与功率管）无短路。区分热地（以大滤波电容负极为参考点，测量初级震荡电路电压）和冷地（以次级输出滤波电容负极为参考点，测量次级输出电压）。上电后从电源输入端逐级向后测量各芯片供电引脚电压，与正常值对比来锁定故障范围-42。
工业设备场景：380V工业电压与PLC控制电路检测
① 工业380V电压检测
三相380V供电的正常范围约为360-400V，将万用表调至交流电压档（选1000V量程），分别测量L1-L2、L2-L3、L3-L1三组线电压。三相电压偏差不应超过5%，否则可能影响设备正常运行-39。
② PLC控制电路电压检测
PLC系统的直流供电电压通常为24V DC，测量时需要将万用表调至直流电压档，红表笔接电源正极，黑表笔接COM端。控制回路电压需在上电后稳定在额定值的±10%范围内。若存在电压波动，可启用万用表的“最小/最大/平均值”记录模式，动态监测一段时间内的电压变化-。
③ 变频器输出与干扰排除
测量变频器输出电压时，需使用具备真有效值（True RMS） 和低通滤波器（LPF） 功能的万用表，启用LPF可有效抑制高频干扰，提升DC电压测量精度-29。工业场景中强电磁场会导致测量误差，如在变频器附近测量传感器信号电压时，读数可能波动达12%，加装屏蔽层后可降至0.5%以内-4。
四、补充模块
（一）不同类型电压检测重点
| 检测类型 | 适用场景 | 核心检测要点 | 万用表档位选择 | 正常范围参考 |
|---|---|---|---|---|
| 直流低压 | 汽车传感器、电池、ECU供电 | 注意极性接法，红正黑负；传感器需在通电工作状态下测量 | DCV 20V档 | 传感器0-5V；蓄电池≥12.6V |
| 直流中压 | PLC控制系统、工业控制柜 | 注意参考地选择（热地/冷地），使用高阻抗万用表 | DCV 200V档 | 24V DC±10% |
| 交流低压 | 家用电器、插座 | 先确认电压类型，选对ACV档；220V需选750V量程 | ACV 750V档 | 210-240V |
| 交流高压 | 工业设备、三相电源 | 必须使用CAT III/CAT IV安全等级的万用表；三相电压偏差≤5% | ACV 1000V档 | 360-400V |
（二）行业常见检测误区（避坑指南）
误区：用电流档测电压。这是万用表最致命的误操作，会将万用表内部形成短路，瞬间烧毁保险丝甚至损坏仪表。正确做法：测量前确认旋钮处于电压档位-。
误区：表笔串联接入电路测电压。电压测量必须并联接入，串联接入会切断电路，导致测不到电压甚至烧表。正确做法：两支表笔分别接触被测两点，万用表与被测电路并联-31。
误区：交直流档位选择错误。用直流档测量交流电压，或反过来，会导致显示不稳定、数值偏差大。正确做法：电池、传感器等选直流档；插座、工业供电选交流档-30。
误区：测高压时带电切换量程。测量220V及以上高压时转动量程旋钮，可能产生电弧烧毁转换开关。正确做法：测量前断开表笔后再切换档位-56-59。
误区：忽略传感器工作条件直接测量。部分传感器（如氧传感器）需要在热车达到工作温度后才能输出有效信号，冷态测量数值无意义。正确做法：参照各传感器标准工况条件进行测量-8。
（三）行业典型案例（实操参考）
案例1：汽车维修——氧传感器电压停滞导致油耗异常
故障现象：一辆家用轿车油耗明显升高，排气管冒黑烟，发动机故障灯点亮。
检测过程：将万用表调至直流电压20V档，红表笔接前氧传感器信号线，黑表笔接地。热车状态下，正常氧传感器电压应在0.1-0.9V之间持续波动，每10秒变化8次以上。实测电压停滞在0.45V几乎无波动，说明传感器陶瓷体开裂导致灵敏度下降，无法正常反馈空燃比信号。
解决方案：更换前氧传感器后，万用表复测电压恢复正常波动，油耗回归正常水平。
案例2：家电维修——电路板芯片供电电压异常导致LED全灭
故障现象：某电子产品开发板上电后LED全部不亮，确认程序烧录正确但设备无响应。
检测过程：将万用表调至直流电压20V档，测量芯片供电引脚（Vcc）与GND之间的电压。正常应为3.3V，实测仅为1.2V，严重偏低。进一步排查发现LDO稳压芯片存在虚焊。
解决方案：重新焊接LDO芯片后，供电电压恢复至3.3V，设备正常工作。全程从发现问题到定位故障耗时不到5分钟-41。
五、结尾
（一）电压检测核心（行业高效排查策略）
不同场景下的电压检测排查逻辑各有侧重，但核心思路一致：从供电源头开始，逐级向下游测量，与标准值对比来锁定异常位置。
汽车维修场景：蓄电池静态电压（≥12.6V）→启动电压（≥9.6V）→发电机充电电压（13.5-14.8V）→各传感器信号线电压（参考传感器规格）。
家电维修场景：220V插座电压（210-240V）→电源板输出电压→各芯片供电引脚电压→信号线电压。
工业设备场景：380V三相供电（360-400V，偏差≤5%）→控制柜24V DC电源→PLC模块各供电点电压→传感器/执行器工作电压。
掌握这一分级排查逻辑，能够显著提升电压异常故障的定位效率，避免盲目更换元器件。
（二）电压检测价值延伸（维护与选购建议）
日常维护：万用表长期不用时取出电池，防止漏液腐蚀电路；定期用万用表测量已知电压源（如新电池的1.5V），验证仪表是否准确；表笔插孔可用酒精棉定期清洁-59。
选购建议：初学者可选择具备自动量程和过载保护的入门级数字万用表；汽车维修从业者建议选择高阻抗汽车专用万用表；工业维护人员务必选购符合CAT III/CAT IV安全等级的专业仪表。
校准建议：工业质检场景中的万用表建议每年送专业计量机构校准一次，确保测量精度符合行业标准。
