去耦电容是工业电源电路中装设在元器件电源端的核心被动元件，通过快速充放电为集成电路提供局部电荷库，滤除电源噪声、稳定供电电压，是保障工厂设备控制柜、伺服驱动器、变频器及工业机器人等设备稳定运行的关键一环-5-。工业环境中的高压、高温、高纹波电流等多重应力，使去耦电容成为工厂产线中最容易老化和失效的元器件之一——电解电容的典型失效模式包括容量衰减（常达标称值30%~70%即引发系统不稳定）、等效串联电阻急剧升高、漏电流增大以及介质击穿短路，这些失效往往具有高度隐蔽性和渐进性-12。掌握工业场景下测量电容去耦好坏的系统方法，对快速排查设备故障、降低产线停机损失、提升质检效率具有不可替代的核心价值。本文从工业从业者的实际需求出发，分层详解基础初筛、通用仪器检测到专业仪器精测的全流程方法，兼顾新手易懂与专业精准，助力工厂质检员、维修技师和电子爱好者快速独立完成去耦电容的好坏判断。
一、工业去耦电容检测核心工具介绍
检测工业去耦电容，首先需要根据检测场景和精度需求选对工具。以下按新手基础款和专业进阶款分类说明：
数字万用表：门槛最低的检测设备，支持电阻档快速判断短路/开路故障，配备电容档可粗略测量容量。注意：万用表电容档精度通常为±20%，无法测量小容值电容的高频特性-23。万用表检测电容好坏时需要先对电容完全放电，避免损坏仪表或引发安全风险-21。
ESR表：专为检测等效串联电阻设计的便携式设备，在100kHz高频下测量电容阻抗，支持在线检测——无需拆卸电容即可初步判断健康状况。尤其适合在工厂流水线上快速筛查老化电容-21。
专业进阶款（适配工厂批量质检/高精度校验场景）
LCR数字电桥：专业级精度可达0.1%，可同步测量电容值、等效串联电阻和损耗角正切值D值，支持多频点测试。对于高频去耦电容，ESR参数可能比容量更重要-。工厂批量检测时可利用LCR测试仪的自动元件分选功能，通过预设参数范围快速分类，支持多档分选、数据存储及外部控制，满足产线高效检测需求-48。
耐压测试仪：工业高压去耦电容检测的专用设备，用于评估电容器的绝缘强度和耐压能力，确保电容在额定电压下安全可靠工作-30。
示波器：通过观测电源轨纹波峰峰值，可直观判断滤波去耦电容性能是否劣化——正常纹波一般应小于50mV，劣化电容常致纹波超200mV-12。
热成像仪：非接触式检测元器件或电路节点的异常发热点，常用于发现电容过载或介质损耗过大导致的发热故障-。
二、工业去耦电容检测安全注意事项（重中之重）
在工业环境中检测去耦电容，安全永远是第一位的。以下4条核心注意事项必须严格遵守：
断电与放电处理：检测前必须切断设备总电源，等待电容自行放电后用万用表电阻档短接引脚彻底放电。工业电源电路中常有大容量滤波电容，残余电压可达数百伏，未放电直接操作极易造成电击或损坏仪表。
穿戴防护装备：检测工业高压去耦电容（如变频器、伺服驱动器中的高压电容）时，必须佩戴绝缘手套和护目镜。高压电容击穿可能伴随爆炸飞溅风险。
环境要求：检测应在干燥、通风的环境中进行。工业现场常有粉尘、油污和湿气，检测前需用酒精棉清洁电容引脚和测试夹具，避免接触不良或漏电干扰测量结果。
仪器使用规范：使用耐压测试仪前检查设备接地是否良好；使用LCR电桥前进行开路/短路清零校准，消除系统误差；切勿在电容未完全放电的情况下接入LCR测试仪，否则可能损坏仪器内部电路。
三、电容去耦基础认知（适配工业精准检测）

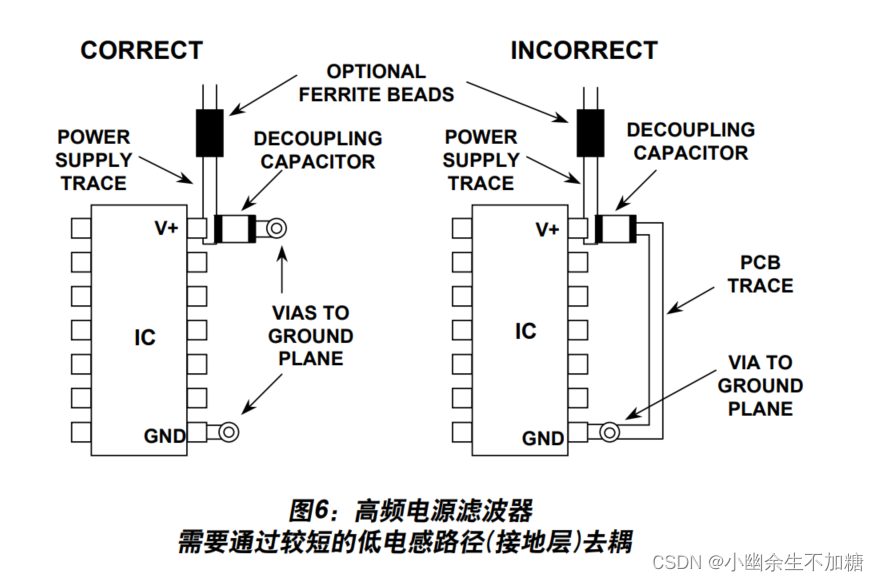

工业去耦电容按类型主要分为陶瓷电容、铝电解电容、钽电容和薄膜电容。在工业电源去耦场景中，铝电解电容承担着电源输入滤波和DC-DC变换器输出稳压滤波的核心任务，其容量通常在47μF到10000μF之间-5-11。而陶瓷电容（MLCC）则用于高频去耦，常以0.01μF~1μF的容值与电解电容并联使用，兼顾低频储能与高频滤波-12。
工业去耦电容的核心检测参数包括：电容值（决定滤波和储能能力）、等效串联电阻（反映电容内部损耗，ESR过高会导致发热和纹波增大）、漏电流（指示绝缘性能，过大会引起功耗异常）和损耗角正切值D值（反映介质能量损失情况）-44-30。了解这些参数与检测的关联，是精准判断电容好坏的基础。
四、工业去耦电容基础检测法（工厂现场快速初筛）
在没有复杂仪器的情况下，可通过目视检查结合简易导通检测快速判断电容是否明显损坏。
操作步骤
目视检查：用强光手电或放大镜观察电容外观。电解电容顶部防爆纹出现鼓包（凸起高度超过0.5mm）、底部橡胶封口渗漏褐色电解液、外壳膨胀变形、引脚氧化发绿，均为明显损坏标志，直接判定为不良品-43-11。
电阻档导通检测：将万用表拨至电阻档（如×1kΩ或×10kΩ档），红黑表笔分别接触电容两极。正常电容应显示从低阻值逐渐回升至无穷大的充电过程；若读数始终为0Ω（短路）或始终为∞（开路），则电容已损坏-20。
工业场景注意要点：工厂环境中常有振动和温度波动，检测时需留意电容焊点是否有裂纹——长期振动可能导致引脚焊点疲劳开裂，造成间歇性接触不良。工业现场电磁干扰较强，使用电阻档检测时建议将电路板脱离机柜后再操作，避免外部干扰导致误判。
五、万用表检测电容去耦方法（工业新手重点掌握）
万用表是工业维修和质检中最常见的基础仪器，掌握万用表检测电容去耦坏死的系统步骤，能快速覆盖大部分常规检测需求。
模块一：容量测量
操作流程
第一步：将电容从电路板上拆下（或至少脱开一个引脚），确保被测电容与电路其他部分彻底断开，避免并联元件干扰测量结果-21。
第二步：将万用表拨至电容档（标记为“CAP”或“F”），根据电容标称值选择合适量程——测量值应处于仪表量程的20%~80%区间，以获得最佳精度。
第三步：将表笔分别接触电容两极，等待读数稳定。测量前可使用REL/Zero功能归零，消除表笔分布电容影响-21。
工业场景判断标准
实测容量与标称值偏差在±20%以内（电解电容）或±10%以内（MLCC陶瓷电容），判定合格-11-43。
实测容量衰减超过标称值的30%，说明电容性能已严重劣化，建议更换——容量衰减30%以上即可能引发工业设备系统不稳定-12。
模块二：漏电流快速判断
对于电解电容，漏电流超标是常见的失效模式之一。工业维修中可通过简易方法快速判断：将万用表拨至电阻档（高阻档位），表笔接触电容两极，观察读数稳定后的阻值。正常电容的绝缘电阻应在数MΩ以上；若稳定阻值低于几百kΩ，说明漏电流偏大，电容绝缘性能下降。
工业实用技巧
工厂新手可准备一块已知好坏的电容作为参照，对比测量时更容易判断异常。同时建议建立简易的电容检测记录表，记录每次测量值，便于跟踪电容性能变化趋势——当同一批次的电容实测容量普遍偏低时，可提前预警并安排更换。
六、LCR数字电桥检测去耦电容方法（工业进阶精准检测）
当需要高精度分析或排查隐蔽故障时，LCR数字电桥是工厂专业质检和维修人员必备的进阶工具。工业电容检测中，LCR电桥可测量电容值C、等效串联电阻ESR和损耗角正切值D，其中ESR参数对判断电容健康状态尤为关键。
操作流程
第一步：测试前准备
确认电容已完全放电并用酒精棉清洁引脚。选择四端开尔文夹具（推荐）或专用SMD测试座连接电容，四端子测量法可有效消除引线电阻影响，夹具接触压力需大于2N-11。
第二步：参数设置
测试频率：根据电容类型选择——电解电容建议采用100Hz~1kHz低频测试，陶瓷去耦电容建议采用10kHz以上高频测试以验证高频响应速度-20-。工业电源滤波电容可分别在100Hz和1kHz两个频点测试，对比不同频率下的参数变化。
测试电压：通常设为1Vrms，避免过高电压损坏电容-23。
测量模式：选择“Cp-D”（并联等效电容+损耗）或“Cs-Rs”（串联等效电容+ESR）-23。
第三步：执行测量与数据分析
电容值判断：对比实测值与标称值。对于X7R材质MLCC，容值偏差允许±15%；工业电解电容一般允许±20%-23-11。
等效串联电阻判断：工业电解电容的ESR标准因电压等级而异——额定电压≤16V时ESR应低于50mΩ，额定电压>16V时ESR应低于100mΩ，固态电容的ESR应低于20mΩ-11。若ESR值超过标准值2倍以上，电容已处于失效边缘。对于高频去耦用MLCC，ESR通常低于100mΩ-23。
损耗角正切D值判断：D值过高（如>0.1）通常表示电容老化或质量不佳-23。对于铝电解电容，D值超过0.2~0.3即需重点关注。
第四步：多频点测试（专业进阶）
在100Hz、1kHz、10kHz、100kHz等多个频率点测试同一电容，观察电容值和ESR随频率变化的趋势。若高频下容量急剧下降或ESR异常飙升，说明电容的高频响应能力不足，可能已存在介质材料缺陷-20。
工业在线检测与批量检测技巧
在线检测：使用专用ESR表可在不拆卸电容的情况下完成在线检测——将ESR表表笔直接接触电路板上电容两端，读数异常升高即表明电容老化。此方法尤其适合工厂产线上快速筛查已安装电容-21。
批量检测：在工厂来料质检或产线批量检验中，可利用LCR测试仪的自动元件分选功能。通过预设各档位的参数上下限（如电容值、ESR、D值），仪器自动将电容分为合格品、临界品和不良品，支持10档分选和实时计数统计，大幅提升批量检测效率-48。
七、工业不同类型去耦电容检测重点
铝电解去耦电容：重点检测容量衰减和ESR升高。电解液干涸是占比最高的失效模式（约占45%），典型表现为容量衰减超过30%、ESR上升200%以上-11。目视检查时重点关注顶部防爆纹是否鼓包、底部橡胶封口是否渗液。
陶瓷去耦电容（MLCC） ：重点检测是否有短路或机械裂纹。MLCC体积小但易受机械应力影响产生裂纹，裂纹会导致漏电甚至短路。万用表电阻档快速判断短路，LCR电桥关注D值是否偏高。高频去耦场景下需特别关注ESR和自谐振频率-30。
薄膜去耦电容：重点检测容量稳定性和绝缘电阻。薄膜电容老化通常表现为容量漂移和绝缘电阻下降，在工业电源EMI滤波中应用较多，需参照GB/T 14472等相关标准进行耐压测试和绝缘电阻测试-。
八、工业电容去耦检测常见误区（避坑指南）
以下是工业从业者在检测电容去耦好坏时高频出现的5个误区：
误区一：不放电直接测量。工业电容常带高压残余电荷，未放电直接接入万用表或LCR电桥，轻则读数错误，重则烧毁仪表。→ 正确操作：检测前必须用电阻档短接引脚彻底放电。
误区二：忽略在线并联干扰。在电路板上直接测量电容，并联的其他元件会导致读数偏低。→ 正确操作：至少脱开电容的一个引脚再测量，或在允许使用ESR表在线检测时参考ESR值而非电容值。
误区三：只测容量不测ESR。容量正常的电容ESR可能已严重升高，仍会导致纹波超标和发热加剧。ESR升高是电解电容早期失效的重要指标-21。→ 正确操作：使用LCR电桥或ESR表同步测量ESR参数。
误区四：忽视温度对测量的影响。电容参数随温度变化明显——铝电解电容每升高10℃，容量约增加5%-11。在工业高温环境中测量会得到偏高读数，导致误判。→ 正确操作：在室温（23±5℃）下测量，或记录测量时的环境温度做修正。
误区五：新旧电容混用不匹配。更换电容时只关注容量而忽略ESR和漏电流指标，可能导致新旧电容性能不匹配，引发电压波动加剧或系统不稳定-44。→ 正确操作：更换时测量电容值、ESR、漏电流和温度特性4项关键指标，确保新电容与原设计匹配。
九、工业电容去耦失效典型案例（实操参考）
案例一：工厂变频器频繁报过压故障
某纺织厂变频器运行中频繁触发过压报警，设备无法正常生产。现场检测发现变频器直流母线电压纹波峰峰值高达280mV（正常应<50mV），远超标准值。使用LCR电桥检测直流母线滤波去耦电容（470μF/450V铝电解电容），实测容量仅212μF（衰减约55%），ESR达到0.45Ω（标准应<0.1Ω）。拆解后发现电容内部电解液已干涸碳化。更换同规格新电容后，纹波降至32mV，过压故障彻底消除。此案例说明：滤波去耦电容容量衰减和ESR升高是电源纹波超标的直接原因，仅凭外观无法判断，必须用仪器实测电气参数。
案例二：工业机器人伺服驱动器间歇性异常停机
某自动化产线工业机器人伺服驱动器运行约1小时后出现间歇性异常停机，冷却后重启可恢复。使用热成像仪扫描发现，驱动器电源板上一颗1000μF/25V去耦电容表面温度高达78℃（周边电容约42℃）。用LCR电桥在1kHz频率下测量，电容值为613μF（标称值衰减约39%），ESR达0.21Ω（标准值约0.06Ω），D值高达0.28。电容在高纹波电流下持续发热，温升进一步加剧ESR升高，形成恶性循环，最终触发过热保护。更换固态电容后运行正常。此案例说明：间歇性故障往往与电容热失效相关，温度监测结合ESR测量可快速锁定故障点。
十、电容去耦检测核心（工业高效排查策略）
针对工业场景的不同检测需求，建议采用分级检测策略：
第一级（现场快速排查） ：目视检查 + 万用表电阻档导通测试 + 热成像仪扫查，快速定位明显损坏和异常发热电容。
第二级（常规检修判断） ：万用表电容档测量容量 + ESR表在线测量ESR，覆盖大部分常规故障判断需求。
第三级（精准分析/批量质检） ：LCR数字电桥全参数测量（C、ESR、D值、多频点测试）+ 耐压测试仪验证绝缘强度，满足高精度分析和批量检测需求。
掌握上述分级检测策略，工业从业者可快速定位90%以上的去耦电容故障，显著降低设备停机时间和维修成本。
十一、电容去耦检测价值延伸（工业维护与采购建议）
日常维护建议：建议每2000运行小时对工业设备中的关键去耦电容进行一次检测，记录容量和ESR值并建立参数变化曲线，当变化率超过30%时提前预警并安排更换-21。高温是电容寿命的头号杀手——环境温度每升高10℃，电解电容寿命约缩短一半-12。建议在设备布局中，将电解电容远离散热片、功率MOSFET等发热源至少15mm以上，并优先选用长寿命（5000~10000小时）高温型电解电容或固态聚合物电容-12。
采购与选型建议：工业去耦电容采购时建议选择符合行业认证标准的产品——如工业设备电容优先选择通过GB/T 14472标准认证的型号-。车规级工业设备可选用符合AEC-Q200标准的电容，其耐湿性和耐振动性能显著优于普通工业级电容-43。对于高频去耦应用，建议优先选用低ESL的三端子多层陶瓷电容，其高频特性优于传统二端子电容-1。
十二、互动交流（分享工业电容去耦检测难题）
你在工厂检测去耦电容时，是否遇到过容量正常但设备仍异常运行的隐蔽故障？或者批量检测中遇到ESR标准值与实际测量差异较大的情况？欢迎在评论区分享你的工业电容检测难题和经验，一起交流探讨更高效的检测方法。关注我们，获取更多工业元器件检测实操干货。
