引言

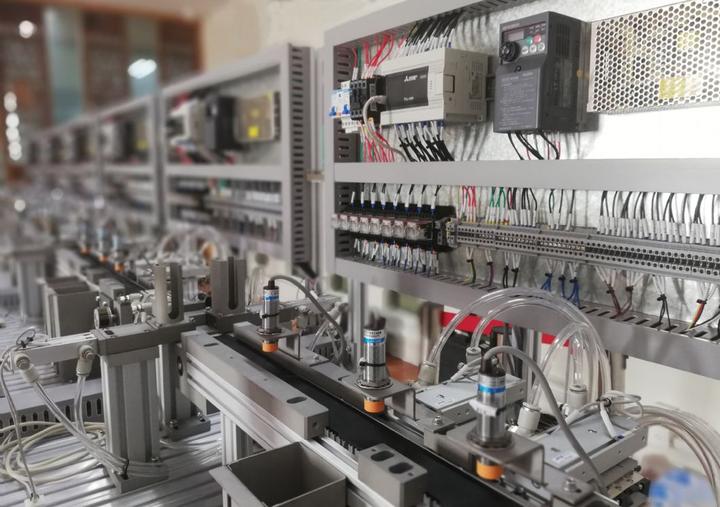

在工控自动化产线中，继电器被形象地称作电路“控制枢纽”——它的稳定性、负载能力和安全性能直接决定了整条产线的运行效率，哪怕一个小故障，都可能引发整条产线停机，造成不可估量的损失-32。无论是PLC控制回路、自动化输送设备的电路切换，还是工业控制柜的信号转接，继电器都是其中不可或缺的自动开关元件，用小电流控制大电流，实现电路的通断切换-31。
继电器并非“永不损坏”的元器件。在实际生产中，触点烧蚀、线圈烧毁、粘连卡滞等故障时有发生。对于工厂维修工程师、自动化产线运维人员以及入门级设备巡检员来说，掌握一套系统、标准的
一、前置准备
1. 工业控制继电器检测核心工具介绍
检测继电器好坏的工具体系，需要根据使用场景和人员经验水平来分层配备：
基础工具（新手入门版） ：
数字万用表：工厂新手检测继电器的首选工具，推荐使用自动量程或手动量程的数字万用表，读数直观、精度较高-1。日常巡检场景下，万用表足以完成线圈电阻测量和触点导通性判断。
直流稳压电源：用于给继电器线圈提供准确的额定工作电压，是验证触点切换动作是否正常的关键设备。如果没有，可用电池组或适配器临时替代，但务必确保电压值与继电器额定电压匹配-1。
辅助工具：镊子（夹持小型继电器）、放大镜（观察触点烧蚀情况）、无水酒精和棉签（清洁触点）-1。
专业工具（工厂批量/高精度检测版） ：
继电器综合测试台：适配工厂流水线批量检测场景，可同时完成接触电阻、线圈电阻、吸合/释放电压等多项参数的自动测试-17。
绝缘电阻测试仪（兆欧表） ：用于测量触点与线圈之间的绝缘电阻，500VDC下应达到100MΩ以上-18。
耐压测试仪：用于介质耐压强度验证，触点与线圈间AC 2500V/1min无击穿放电为合格-12。
示波器：用于捕捉动作时间和释放时间的动态波形，精度可达微秒级-12。
2. 工业控制继电器检测安全注意事项
⚠️ 重中之重：在工厂环境中检测继电器，安全永远排在第一位。请务必遵守以下4条核心注意事项：
断电操作是底线：在开始任何测量前，务必将继电器从控制柜或电路板上完全拆下，或至少确保与被控电路完全断开连接，以避免测量时受到其他元件的干扰，甚至损坏万用表或引发触电事故-1。工业控制柜多为380V/220V高压回路，带电操作风险极高。
感性负载防反冲：工业继电器所控制的负载多为电机、电磁阀等感性负载，断电瞬间会产生高压反冲。检测完成后通电测试时，注意操作顺序，避免被高压脉冲击伤。建议在继电器线圈两端并联续流二极管或RC吸收回路进行保护-42。
清洁后再检测：工厂环境中的粉尘、油污容易进入继电器内部，影响触点导通性判断。检测前用干燥压缩空气清理内部粉尘油污，确保测量结果不受污染干扰-42。
仪器使用规范：使用万用表电阻档前，先确认档位是否正确，避免误用电流档测量电压导致仪器损坏。对于不熟悉的专业检测设备，务必先阅读操作手册。
3. 继电器基础认知（适配工厂精准检测）

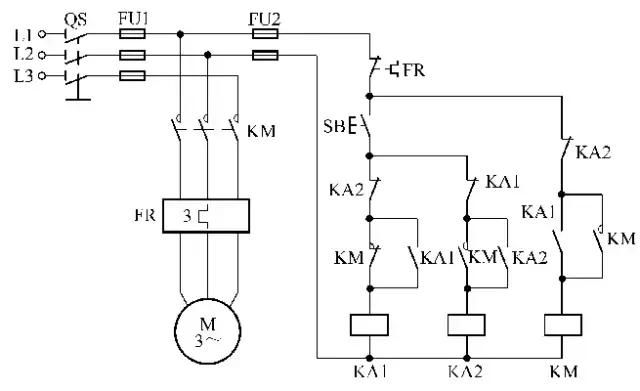

在开始检测之前，需要对继电器的结构和关键参数有一定了解。继电器本质上是一个由电磁铁控制的机械开关——当线圈通电后产生磁力吸引衔铁，从而带动触点实现通断切换-1。
工厂场景下的关键参数识别：
线圈参数：工业控制继电器常见线圈电压有24VDC、110VAC、220VAC等。检测前务必查阅继电器外壳标识或设备图纸，确认额定电压和额定电流。
触点配置：继电器触点分为常开触点（NO）和常闭触点（NC）。未通电时，常闭触点处于闭合状态，常开触点处于断开状态；通电吸合后状态互换。
额定负载：工业继电器触点容量通常标注为10A、16A、20A等。检测选型时需匹配产线实际负载，过载运行会导致触点快速烧蚀-32。
二、核心检测方法
1. 继电器基础检测法（工厂新手快速初筛）
不需要任何通电操作，适合工厂巡检员在现场快速判断继电器是否明显损坏。
第一步：外观检查
目测继电器外壳是否有破裂、烧焦的痕迹，引脚是否有松动、氧化或变形的情况。如果外壳有烧焦迹象或引脚严重氧化，这个继电器很可能已经损坏，建议直接更换-7。工业产线中，控制柜内部高温环境常见外壳变黄变脆，属于老化信号。
第二步：闻味判断
线圈烧毁时常伴有明显的焦糊味。如果打开控制柜闻到类似“烧塑料”的气味，应重点排查对应位置的继电器。
第三步：手动按压测试
断电后，用螺丝刀或镊子手动按压继电器衔铁，检查机械动作是否顺畅。如果按压时感觉卡滞或生涩，说明内部存在机械故障，如粉尘油污阻塞或弹簧疲劳-42。
2. 万用表检测继电器方法（工厂新手重点掌握）
万用表是工厂中最常见、最便捷的检测工具，建议每一位维修人员都必须熟练掌握以下操作流程。
模块一：线圈电阻测量
线圈是继电器的“心脏”——线圈故障会导致继电器完全“瘫痪”，无法响应任何指令-1。
操作步骤：
识别线圈引脚：对于没有明确标识的继电器，需查阅其数据手册。通常线圈引脚是继电器上距离较近、且与其他触点引脚物理隔离的两个引脚，部分继电器底部有线圈电路符号或“A1/A2”标识-1。
设置万用表：将万用表旋转至电阻测量档（Ω）。对于工业控制常用的24VDC继电器，线圈电阻通常在几十欧姆到几千欧姆之间，建议先使用200Ω或2kΩ档位测量-1。
测量读数：两表笔分别接在线圈两引脚上。
结果判断：
如果测量结果在规格书标称值的±10%以内，线圈完好-。
如果显示无穷大（OL或“1”），说明线圈断路-1。
如果阻值接近0，说明线圈短路-。
如果阻值明显偏小但非0，说明线圈存在局部短路-。
💡 实操技巧：测量时用手轻触线圈外壳——若电阻值随手指接触波动，说明线圈已受潮，绝缘性能下降，建议更换。
模块二：触点电阻测量
触点长期通断大电流，是继电器故障高发区，主要问题包括接触不良（触点氧化、烧蚀导致接触电阻过大）和粘连（触点熔焊在一起无法断开）-1。
操作步骤：
继电器未通电状态（自然状态）：
测量常闭触点（NC）：两表笔接NC与公共端（COM），正常阻值应接近0Ω。
测量常开触点（NO）：两表笔接NO与公共端（COM），正常阻值应为无穷大-7。
给继电器通电（手动按压衔铁或通过外接电源施加额定电压）：
再次测量：此时常闭触点阻值应变为无穷大，常开触点阻值应接近0Ω-7。
结果判断：
若某组触点测量结果与上述不符，说明触点存在问题-7。
若未通电时就能测到常开触点阻值接近0，说明触点已发生粘黏-37。
💡 进阶技巧：万用表电阻档测触点时建议使用低量程（如R×1档），以获得更准确的导通性判断。同时听吸合声——给继电器施加额定电压后，正常继电器会发出明显的“咔哒”吸合声-2。若施加电压后无吸合声，即便静态电阻测量正常，也可能存在线圈供电异常或机械卡滞问题-2。
3. 工厂专业仪器检测继电器方法（进阶精准检测）
对于工厂质检部门、设备保养中心或需要批量检测继电器的场景，仅靠万用表远远不够。以下介绍几种行业标准的专业检测方法。
方法一：吸合电压与释放电压检测
这是判断继电器动作特性是否达标的核心指标。根据GB/T标准，直流继电器的吸合电压应不大于额定电压的75%，释放电压应不小于额定电压的10%-50；交流继电器的吸合电压不大于额定电压的85%，释放电压通常为30%左右额定电压-50。
操作步骤（以直流继电器为例）：
将可调直流稳压电源输出端接至继电器线圈引脚。
将万用表电压档并联在线圈两端，电流档串联在线圈回路中。
从0V开始缓慢调高电源电压，同时倾听继电器的吸合声。
当听到“咔哒”一声时，记录此时的电压值（吸合电压）和电流值（吸合电流）。
继续升高电压至额定值后，再缓慢调低电压，当听到释放声时，记录释放电压和释放电流-46。
重复2-3次，取平均值以减少误差。
判断标准：
吸合电压：直流≤75%额定值，交流≤85%额定值
释放电压：直流≥10%额定值，交流≥30%额定值
实际应用中，中间继电器起动电压为额定值的50%-70%，返回电压不得小于额定值的5%-3
方法二：接触电阻精密测试
工业级检测中，接触电阻应使用四线法精密测量。根据国家标准GB/T 21711，不同应用类别的接触电阻测试负载有明确要求——CA0类≤30mV/10mA，CA1类30mV~60V/0.01~0.1A等-50。合格继电器在额定负载下接触电阻应≤50mΩ-12。
方法三：绝缘电阻与介质耐压测试
使用绝缘电阻测试仪（兆欧表）：
在500VDC测试电压下，测量线圈与触点之间的绝缘电阻。
正常值应≥100MΩ-12-18。
若绝缘电阻过低，说明线圈与触点之间绝缘劣化，存在漏电风险。
介质耐压测试（使用耐压测试仪）：
在触点与线圈之间施加AC 2500V/50Hz电压。
持续1分钟，无击穿、无闪络为合格-12-18。
方法四：工厂在线检测技巧（免拆焊检测）
对于无法拆卸的继电器（如PLC输出模块上的焊接式继电器），可采用以下方法：
并联法：在可疑继电器线圈两端并联一个已知良好的同型号继电器线圈，若并联后设备恢复正常，说明原继电器线圈断路。
压降法：在继电器线圈两端测量电压降。若线圈两端有额定电压但无吸合声，说明线圈内部断路或触点机械卡滞。
在线通断测量：在断电状态下，直接在PCB板上测量触点两端的通断性，但需注意板内其他并联回路可能干扰测量结果。
三、补充模块
1. 工业控制不同类型继电器的检测重点
工厂自动化产线中常见的继电器类型及其检测侧重如下：
| 继电器类型 | 常见应用场景 | 检测核心 | 专用工具/方法 |
|---|---|---|---|
| 中间继电器 | PLC输出中转、信号隔离、控制柜逻辑扩展 | 线圈电阻（617Ω常见）、吸合/返回电压比例（50%-70%起动/≥5%返回） | 万用表+继电保护仪测试吸合/返回电压-3 |
| 功率继电器 | 电机启动、加热器控制、大电流负载切换 | 触点负载能力（10A/16A/20A）、抗电弧烧蚀能力 | 负载测试+触点烧蚀检查，感性负载建议加装RC吸收回路-42 |
| 安全继电器 | 急停回路、安全门监控、光幕保护 | 强制导向结构功能、EN 50205符合性、NO/NC联锁验证 | 专业安全继电器测试仪，验证强制断开功能 |
| 时间继电器 | 延时控制、顺序启动、定时保护 | 延时精度、动作一致性 | 示波器+计时仪，测量动作时间≤10ms，释放时间≤8ms-12 |
| 固态继电器（SSR） | 高频开关、温控系统、无触点场景 | 光耦隔离性能、过零触发、漏电流 | 示波器+负载仪，关注开关损耗和散热 |
2. 工业继电器检测常见误区（避坑指南）
以下是工厂现场检测继电器时高频出现的5个误区：
误区①：万用表电阻档测出“数值”就觉得线圈没问题
❌ 实际上，线圈匝间局部短路时万用表仍可能测出“看起来正常”的电阻值，但已无法产生足够的电磁吸力，导致继电器吸合无力或根本不吸合。正确做法是用额定电压通电测试吸合效果。
误区②：通电测试时忽略感性负载反冲保护
❌ 工业继电器线圈断电瞬间会产生数百伏高压反冲，直接用手触接引脚可能被电击，也会损坏万用表。正确做法是在线圈两端预先并联续流二极管或RC吸收电路-42。
误区③：只测线圈不测触点
❌ 线圈正常不等于继电器能用。触点烧蚀、氧化、粘连是工业继电器最常见的失效模式，约占继电器故障的70%以上-42。检测时务必完成触点导通性验证。
误区④：忽略环境因素对测量结果的影响
❌ 工厂车间高温环境下测得的线圈电阻值会偏高（铜导线电阻温度系数约0.004/℃）。检测时最好在常温（20-25℃）下进行，或根据温度修正测量值。例如20℃下测得100Ω，在50℃环境下理论阻值约为112Ω，误差可能误判-50。
误区⑤：用万用表电流档直接测线圈电流
❌ 将万用表直接并联在电源两端测量电流会导致短路。正确做法是万用表电流档串联在线圈回路中测量。工业继电器线圈电流通常较小（几十毫安到几百毫安），但测量时仍需谨慎-46。
3. 工业继电器失效典型案例（实操参考）
案例一：汽车零部件自动化产线——继电器频繁触点烧蚀导致月停3-5次
故障现象：某汽车零部件自动化装配线项目，产线需要高频次的电路通断控制。项目初期选用的普通继电器因负载能力不足（仅8A），长期高频运行后易出现触点烧蚀，每月需停机更换3-5次，严重影响产线稼动率-32。
检测过程：维修人员对故障继电器进行检测——线圈电阻测量正常（约120Ω），但常开触点接触电阻高达数欧姆（正常应接近0Ω），触点表面明显发黑烧蚀。分析原因为感性负载（电机）启动电流冲击超出触点额定值。
解决方案：更换为16A高额定负载继电器，搭配8mm绝缘距离、5000V介电强度的高安全设计。更换后无故障连续运行12个月，仅需常规巡检，产线停机率大幅降低90%以上-32。
案例二：工厂控制柜——继电器线圈开路导致整条输送线停机
故障现象：某工厂自动化输送线突然停止运行，PLC输出信号正常但输送电机不启动。控制柜内有一中间继电器用于中转PLC信号驱动接触器，怀疑继电器故障。
检测过程：维修人员在断电后使用万用表电阻档测量该继电器线圈引脚——万用表显示OL（无穷大），说明线圈内部漆包线断裂或引脚虚焊-38。进一步检查发现，该继电器长期处于高频率通断状态，漆包线在反复热胀冷缩中疲劳断裂。未通电时就能听到内部有微小松动异响。
解决方案：更换同型号合格继电器，同时检查驱动电路是否存在异常。建议在高频应用场景中选用抗疲劳性能更强的继电器型号，并在线圈两端加装续流二极管以吸收反冲能量。
四、结尾
1. 继电器检测核心（工厂高效排查策略）
结合工厂自动化场景的实际需求，建议采用分层级检测策略，快速定位故障：
层级一（巡检级） ：外观检查 + 闻味判断 + 手动按压测试。耗时不到1分钟，适合日常巡检快速筛查明显损坏的继电器。
层级二（万用表级） ：线圈电阻测量 + 触点导通性验证 + 通电吸合声判断。适合维修人员现场诊断，5分钟内完成，覆盖90%以上常见故障。
层级三（专业仪器级） ：吸合/释放电压测试 + 接触电阻精密测量 + 绝缘/耐压测试。适合质检部门、批量检测和高可靠性要求场景。
测量继电器好坏的通用逻辑：线圈通断 → 触点导通 → 动作切换 → 性能达标。四步排查法，由易到难，逐层深入，确保不遗漏任何故障点。
2. 继电器检测价值延伸（工厂维护与采购建议）
日常维护建议：
定期巡检：每季度对控制柜内继电器进行一次线圈电阻抽测，记录基线值，发现电阻值明显偏离历史值即可预警。
环境管理：保持控制柜通风散热良好，避免高温高湿环境加速线圈绝缘老化。粉尘大的车间建议使用密封型继电器。
信号端加装保护：感性负载回路务必加装浪涌抑制电路（RC吸收或续流二极管），可有效延长触点寿命3-5倍-42。
采购与选型建议：
根据实际负载电流选择继电器触点容量，建议留有30%以上的安全余量。切勿“小马拉大车”。
高频动作场景优先选用固态继电器（SSR）或高机械寿命继电器（≥10^6次）-12。
安全关键回路（急停、安全门）必须选用安全继电器，确保符合EN 50205强制导向结构要求。
采购时查阅继电器的认证资质（UL、TUV、VDE、CE等），确保符合IEC 61810、GB/T 21711等相关标准要求-17。
